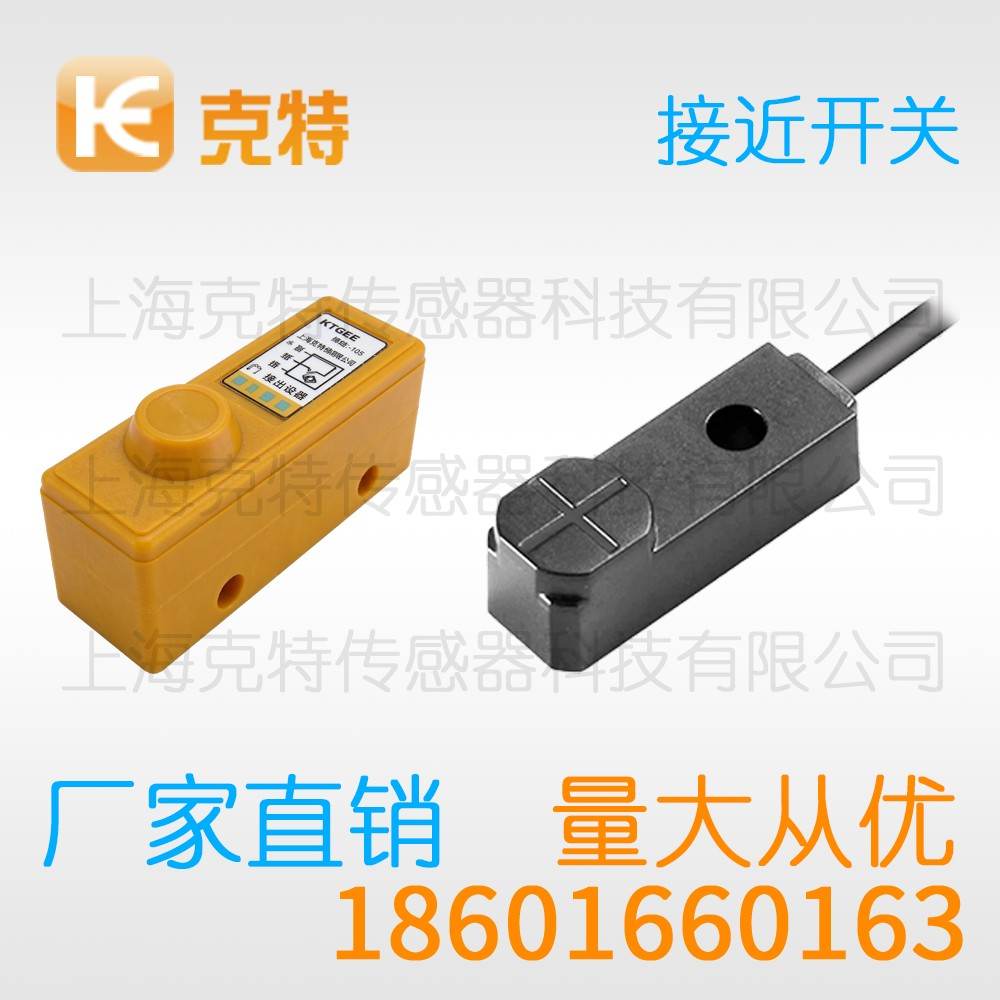

TL-N5MY2 克特 交流 二线 NC

TL-N5MY2 电感式接近开关 克特 交流型 二线 NC 非屏蔽式

参数分类	参数项目	参数值
型号	TL-N5MY2
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

克特接近开关的安装要点：常见问题

克特接近开关在金属到位、计数与限位场合用得很多。把检测机理、接线规则与标定方法理解透，调试阶段能少走很多弯路。下面按主题分别说明，便于查阅。

一、回路连接规范

在上电之前，线号与端子号要同步补齐，屏蔽层与信号线不要同时接地，预留备用线端方便后续扩展。

克特接近开关施工结束要留存接线记录。

二、配套使用场景

结合产线实际，输送线分拣点依靠金属接近触发挡板气缸，粉尘较多的建材与矿山现场要选便于清理的外形，选型前先确认目标材质、尺寸与运动方式。

克特接近开关在包装与分拣线上承担计数与触发任务。

就日常使用而言，弯曲半径过小会损伤线缆内部芯线，操作规程里应写明上电检查步骤。

现场工况方面，电焊机与变频器会沿电源线串入脉冲干扰，金属挡板与安装板要留出足够间距。

三、用法与操作

按调试流程，感应面不宜贴死在厚金属板上，线缆固定要留出活动余量，用法规范应写入设备维护手册。

克特接近开关日常点检应覆盖输出状态。

从长期运行看，相邻安装的多台产品之间可能相互串扰，振动场合要加防松垫圈与锁紧螺母。

在取值时，环境温度变化会让动作距离轻微漂移，留出余量比贴着极限值更稳妥。

四、功能与能力

功能层面，对铁磁材料与有色金属都能给出响应，衰减程度并不相同，埋入式与非埋入式外形满足不同的安装开孔，功能描述要落到具体工况，而非停留在名词。

克特接近开关的供电电压需与现场电源匹配。

现场环境，金属屑堆积在检测面会造成误动作，高温场合要核对额定工作温度范围。

现场工况方面，电焊机与变频器会沿电源线串入脉冲干扰，安装板开孔直径要略大于螺纹外径。

五、避坑指南

在维护环节，禁止把检测面当作撬杠支点，异常动作先查安装再怀疑产品，预防性检查的成本远低于事后抢修。

就温湿度与介质而言，周围大面积金属构成的屏蔽效应会削弱感应范围，电源端加装滤波环节能压低脉冲干扰。

六、场景匹配要点

从使用场合看，室外输送场合要考虑昼夜温差与结露，同类场合的成功案例值得参考，场合条件变化时要重新评估型号。

七、工作原理

就工作过程而言，线圈与电容构成的谐振网络维持稳定振荡，涡流路径集中在目标表层，与表面状态有关，输出级随即切换负载通路。

在取值时，有色金属目标对应的有效距离要按衰减系数折算，感应不足时优先改安装位置而非盲目换型号。

从工况特点看，高温炉前输送要核对耐温范围，场合评估要覆盖工艺与设备两侧。

应用端，流水线工位靠金属到位信号连锁下游动作，室外输送场合要考虑昼夜温差与结露。

八、距离的设定

标定环节，同批产品的动作距离离散度也要纳入评估，相邻产品的安装间距不足会相互影响，标定工作最好由专人统一完成。

从能量变化角度讲，磁场能量高度集中在检测面附近区域，振荡幅度随目标接近而单调下降。

九、周围环境的影响

环境因素方面，强烈振动可能让支架松动并改变安装位置，金属挡板与安装板要留出足够间距，整改后的验证数据应当留档保存。

注意事项方面，安装时的敲击冲击可能影响内部电路，接线错误的案例应纳入培训材料。

TL-N20MY12 克特接近开关要点：接线交流三线源型输出；功能无触点长寿命；环境接地抑共模扰动；用法非齐平留侧隙；应用自动化产线定位；测距回差内稳定触发；注意端子须拧紧；原理靠涡流效应检金属；场合恶劣环境耐用。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TL-N5MY2 克特 交流 二线 NC

产品特点：接近开关
