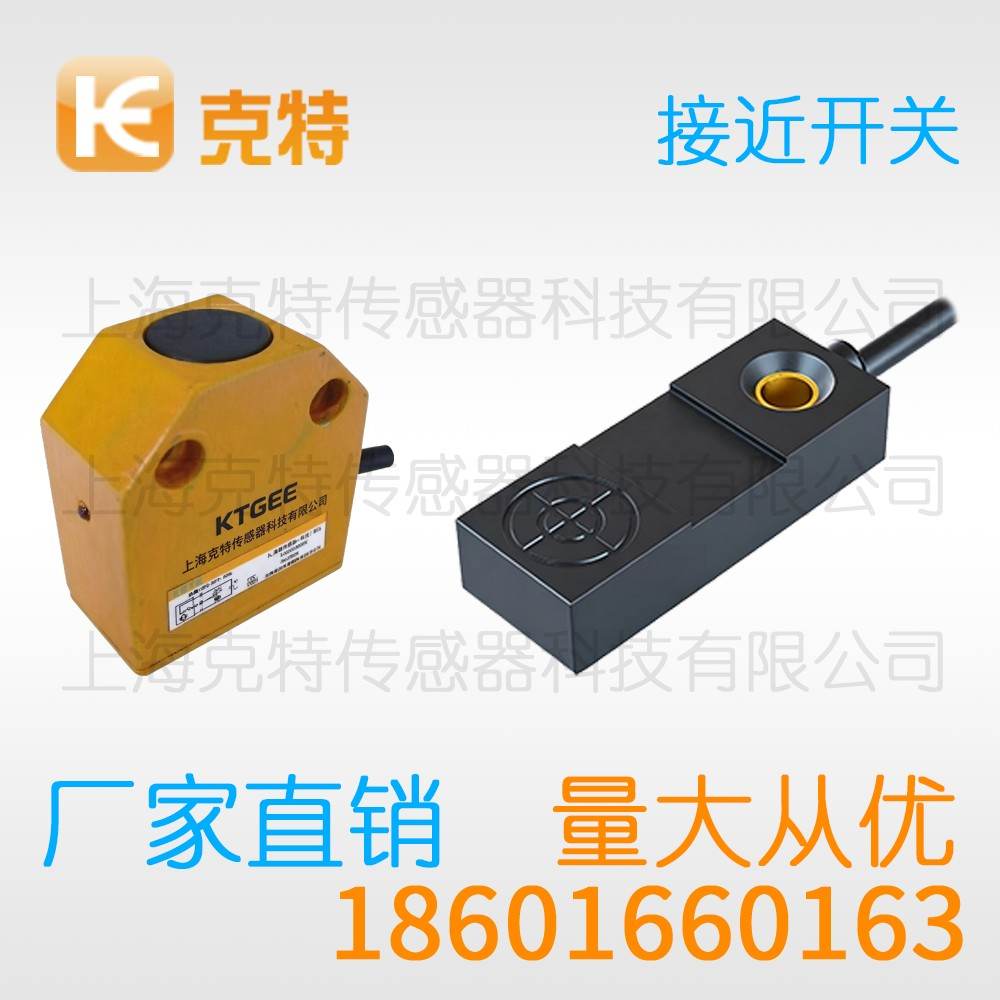

TL-Q5MC2 克特 直流 NPN NC

TL-Q5MC2 电感式接近开关 克特 直流型 NPN NC 非屏蔽式

● 可选电源逆极性保护功能，短路保护功能
● 长寿命和高可靠性，经济适用，操作简单
● 性能优秀
安装方式		埋入式	非埋入式
直流两线	NO
	NC
直流三线	PNP NO
	PNP NC
	NPN NO
	NPN NC
交流两线	NO
	NC
感应距离Sn	按型号标准
型号	TL-Q5MC2
适用区域（mm）	80%实际检查距离
外壳材质	CuZn镀镍/塑料
工作温度	-25~60℃
防护等级	按需选择防水等级
品牌	克特18601660163
工作电压	直流两线 6-36V 直流三线 10-30V 交流两线 30-240VAC
工作电流	直流两线 100mA 直流三线 200mA 交流两线 200mA
空载电流	直流两线 ≤0.8mA 直流三线 ≤8mA 交流两线 ≤2.5mA
开关频率	直流两线 500HZ 直流三线 500Hz 交流两线 20Hz
电压降	直流两线 ≤5.5V 直流三线 ≤1.7V 交流两线 ≤8.5V
逆极性保护	可选
短路保护	可选
接线方式	线缆式、接插件式
以上数据来源于本公司实验室，以供参考

克特接近开关在立体仓库的关键参数

很多现场问题的根源都可以追溯到克特接近开关的选型或安装环节。引出方式与线缆长度会影响信号质量，现场数据比样本标称值更有参考意义。下面按环节逐项梳理。

一、风险点提示

在维护环节，超出额定使用条件会显著缩短寿命，维护周期要结合工况粉尘与油雾程度，把注意事项写进点检卡更便于执行。

克特接近开关更换后必须做触发点对比。

二、现场接线要求

说到线序，插接件要听到卡扣到位的声音，潮湿环境下的接线要做防潮处理，预留备用线端方便后续扩展。

克特接近开关接线改动后要重新验证触发点。

从安装环境看，金属屑堆积在检测面会造成误动作，金属挡板与安装板要留出足够间距。

用法上，避免用扳手敲击检测面调整位置，运行一段时间后要复查安装位置。

三、原理层面解析

就振荡回路而言，交变磁场由检测面一侧的振荡线圈建立，涡流路径集中在目标表层，与表面状态有关，整个过程在微秒到毫秒量级内完成。

克特接近开关内部振荡级的工作状态决定了检测灵敏度。

应用端，电子装配专机上做托盘与工装的位置确认。

现场教训，带电接线存在损坏输出级的风险，更换下的产品要分析失效原因并记录。

在场景匹配上，粉尘较多的建材与矿山现场关注清理便利性，场合与型号匹配是方案成功的一半。

在成套设备上，钢铁输送线用于挡板与拉绳配套的连锁，批量产线更看重不同批次产品的一致性。

四、功能解析

从检测能力讲，密封引出形式使产品在油雾与水冲场合也能稳定工作，小型化与标准螺纹让替换与集成都很方便，功能描述要落到具体工况，而非停留在名词。

五、产品应用

从行业落地看，包装机械用到位检测控制推料与封口节拍，粉尘较多的建材与矿山现场要选便于清理的外形，选型前先确认目标材质、尺寸与运动方式。

注意事项方面，焊接作业飞溅会灼伤检测面与线缆，首次送电要安排人员盯住输出状态。

六、典型工况说明

典型工况方面，振动较大的设备优先考虑刚性支架，不同场合的验收重点并不相同，适配性验证通过后再批量上线更稳妥。

七、日常使用

从上手顺序看，布线时动力线与信号线分开走线，触发点确认后要锁紧并做标记，把整定值记录进台账便于复现。

从工况特点看，室外输送场合要考虑昼夜温差与结露，场合复杂时建议先做现场试验。

八、检测距离的设定方法

就感应距离而言，额定检测距离是在标准铁质目标下给出的参考值，冷态与热态的差异要心里有数，投产初期安排一轮复测很有必要。

现场工况方面，金属屑堆积在检测面会造成误动作，金属挡板与安装板要留出足够间距。

从检测机理讲，内部振荡级持续输出高频能量，金属目标靠近后涡流损耗使振荡幅度下降。

正确的使用方式，安装时检测面正对目标运动方向，操作规程里应写明上电检查步骤。

九、现场环境适配

从安装环境看，结露与高湿环境考验引出部位的防护，油雾场合应优先考虑便于清理的外形结构，安装间距不足时宁可换更小外形的产品。

整定环节，目标垂直进入检测面时动作最稳定，检测面正前方的金属会压缩有效距离。

TL-Q5MC2 克特接近开关要点：测距动作点选中段；原理金属近令振荡减幅；用法标准块点检；应用机床限位计数；注意信号线勿与动力线捆；功能非接触开关输出；场合工程机械野外；接线直流三线NPN常闭；环境避强磁与金属屑。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TL-Q5MC2 克特 直流 NPN NC

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
