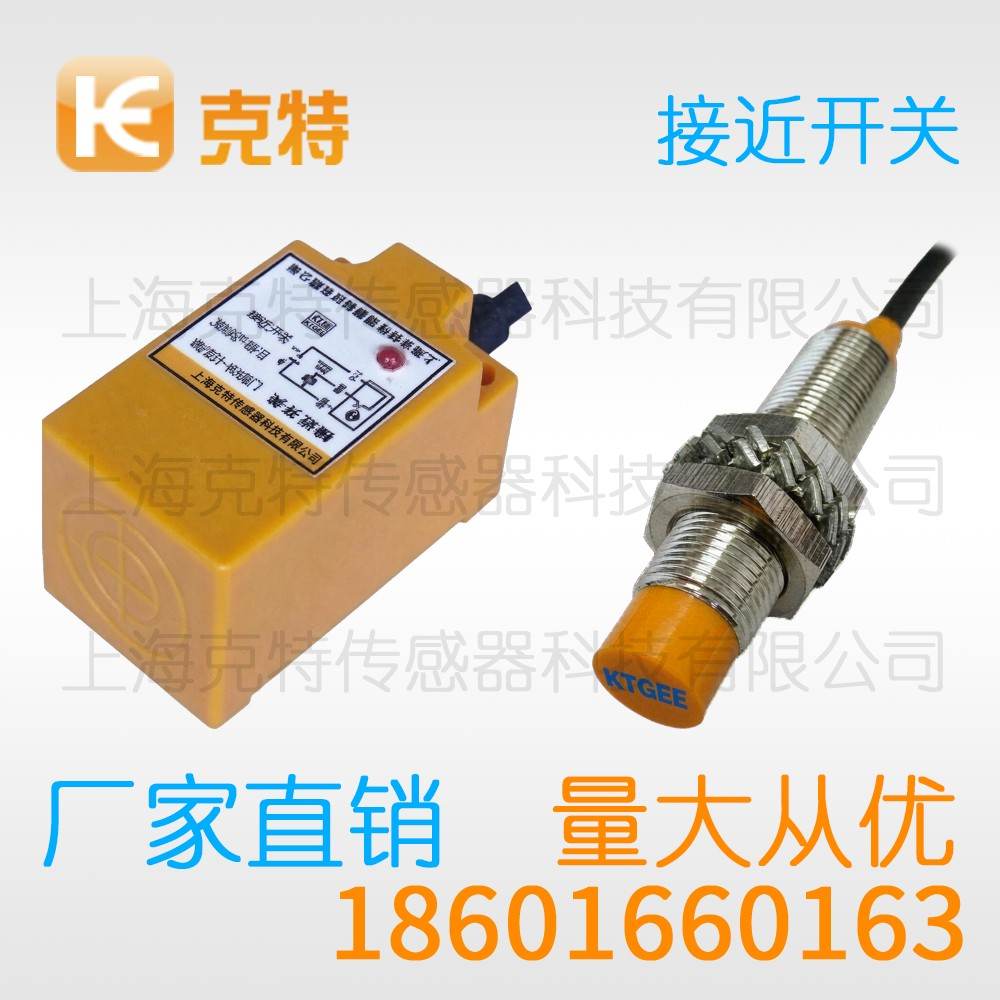

TL-N10MD2 克特 直流 二线 NC

TL-N10MD2 电感式接近开关 克特 直流型 二线 NC 非屏蔽式

参数项目	类型	规格参数
型号	TL-N10MD2
安装方式	埋入式/非埋入
额定检测距离	按照标准
可靠检测距离	标准距离的80%
直流三线	NPN 常开
	NPN 常闭
	PNP 常开
	PNP 常闭
直流二线	常开
	常闭
交流二线	常开
	常闭
供电电压	直流三线：DC10-30V 直流二线：DC10-30V 交流二线：DC10-30V
电压降	直流三线：<1.9V 直流二线：<6V
负载电流	直流三线：≤200mA 直流二线：≤200mA 交流二线：≤200mA
消耗电流	直流三线：<10mA 直流二线：<10mA 交流二线：<0.8mA
漏电流	直流三线：<0.01mA 直流二线：<0.3mA 交流二线：<0.01mA
绝缘电压	直流三线：1000V/AC 60S 直流二线：1000V/AC 60S 交流二线：500V/AC 60S
开关频率	直流三线：1000Hz 直流二线：500Hz 交流二线：300Hz
短路保护/反接保护	直流三线：有/有 直流二线：有/有 交流二线：有/有
指示灯	红色LED
工作温度	-25℃至+70℃
品牌	克特18601660163
外壳材质	H62铜 镀镍或塑料
检测面材质	PBT
连接方式	M12航插或 PVC线缆
