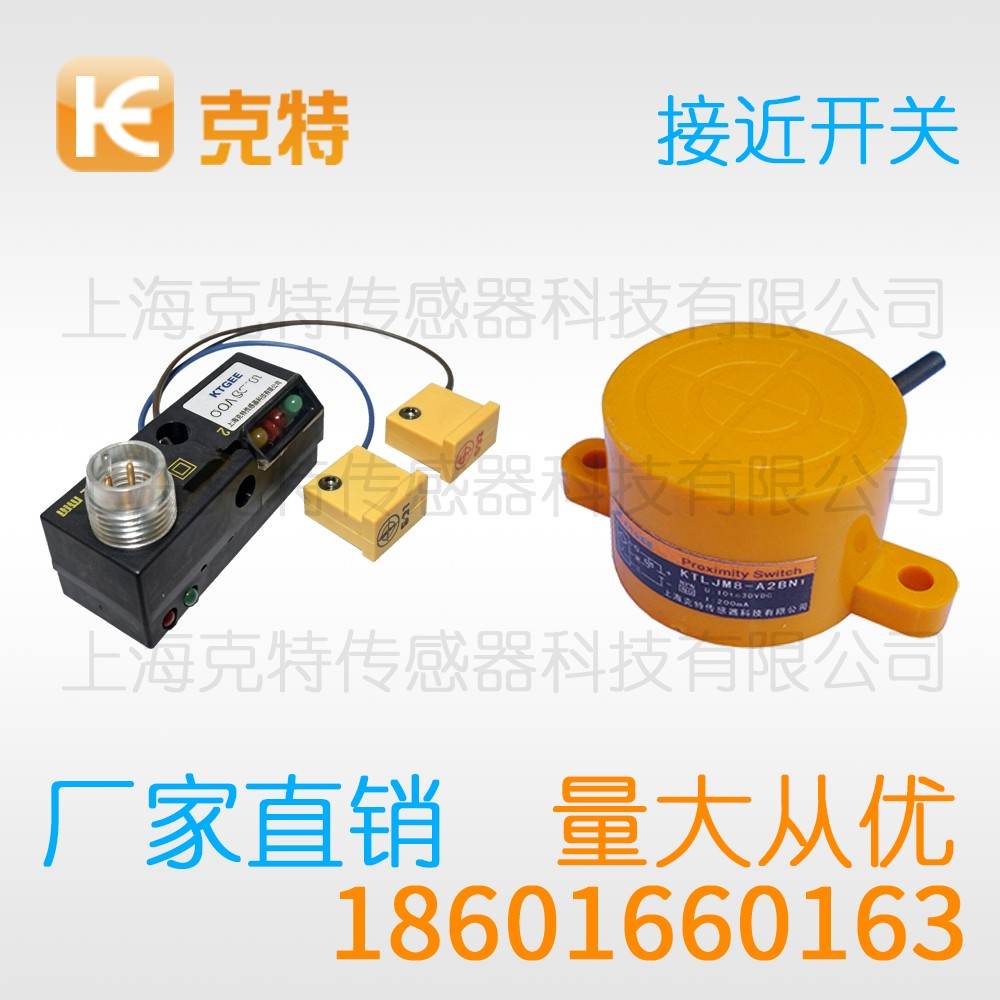

TCA-2050AB 克特 交流 三线 NO+NC

TCA-2050AB 电感式接近开关 克特 交流型 三线 NO+NC 屏蔽式

分类		种类
外形特点		标准外型
外观尺寸		外形编号		埋入式\非埋入
		检测距离		按标准
额定工作电压		10-30V DC 90-250V AC
消耗电流		直流		≤8mA
		交流		≤2.5mA
可检物体		金属
品牌		克特18601660163
可配备输出方式		NPN / PNP 输出电路		NPN / PNP
				200mA/300mA
响应频率		300Hz 10Hz
外壳材料		金属/塑料
型号		TCA-2050AB
工作环境温度		-25℃ ~ 65℃
防护等级IEC		IP50-067
绝缘电阻		50MΩ以上
具备型号	DC型	NPN	常开
			常闭
			一开一闭
		PNP	常开
			常闭
			一开一闭
		二线制	常开
			常闭
	AC型	二线制	常开
			常闭
		三线制	一开一闭

克特接近开关使用寿命与选型要点

调试克特接近开关时，先弄清触发点与回差的关系，再谈安装布局，效率会高很多。很多抖动问题恰恰出在位置贴着极限值。下面按使用顺序把要点讲清楚。

一、安装距离的取值

就感应距离而言，实际安装位置一般取额定检测距离的七到八成，标定要用实际工况中的目标材质与尺寸，标定记录是设备档案的重要组成。

克特接近开关实际安装距离宜取额定值的七到八成。

使用时，调试阶段用实际工件验证比样板更可靠，日常点检要覆盖输出状态与支架。

在操作层面，弯曲半径过小会损伤线缆内部芯线，异常动作先查安装再怀疑产品。

就温湿度与介质而言，结露与高湿环境考验引出部位的防护。

二、日常使用

用法上，先空载通电确认输出状态，再挂负载运行，触发点确认后要锁紧并做标记，操作培训到位能减少误动作。

克特接近开关使用中要避免检测面堆积铁屑。

按经验总结，禁止把检测面当作撬杠支点，备件更换后要做触发点对比。

结合产线实际，机床夹具常用此类产品完成工件到位确认，多工位集中安装时要预留相互之间的间距。

说到线序，线序要先按随货接线图核对再动手，接线错误往往表现为上电即动作或毫无反应。

三、现场教训汇总

从风险点看，带电接线存在损坏输出级的风险，更换下的产品要分析失效原因并记录，严格执行操作规范能避免多数人为损坏。

克特接近开关的线缆应避开运动部件敷设。

就应用场景而言，纺织与印刷机械用于往复机构的到位反馈，有油雾与切削液的机床内部适合密封引出结构。

四、场景匹配要点

场合选择上，振动较大的设备优先考虑刚性支架，使用场合决定了外形与引出方式，适配性验证通过后再批量上线更稳妥。

克特接近开关适合空间紧凑、动作频繁的工位。

从功能定位看，非接触地完成金属目标的识别是这类产品的根本能力，输出形式涵盖直流两线、三线以及四线等多种类别，也支持交流供电。

五、信号形成过程

说起信号形成，振荡回路的品质因数决定了检测灵敏度，金属目标靠近后涡流损耗使振荡幅度下降，动作点通过门限电平进行设定。

按调试流程，布线时动力线与信号线分开走线，操作规程里应写明上电检查步骤。

适合的场合，有油雾与切削液的机床内部适合选用便于密封的结构，场合评估要覆盖工艺与设备两侧。

六、接线与布线要点

接线环节，多台并联供电时要注意总负载余量，屏蔽层与信号线不要同时接地，接线记录要随设备档案一起保存。

七、功能特点

从使用角度看，响应速度快、重复精度高，使产品适合高频动作工位，负载电流与响应时间要落在控制器允许的范围，功能选得准，比单纯追求单项参数更重要。

八、环境干扰分析

在评估干扰时，强烈振动可能让支架松动并改变安装位置，油雾场合应优先考虑便于清理的外形结构，整改后的验证数据应当留档保存。

九、应用要点

从行业落地看，输送线分拣点依靠金属接近触发挡板气缸，粉尘较多的建材与矿山现场要选便于清理的外形，应用方案要与设备节拍和维护习惯匹配。

应用端，电子装配专机上做托盘与工装的位置确认，目标材质为钢或铁时感应余量更充足。

TCA-2050AB 克特接近开关要点：环境感应面防积粉；接线交流三线源型输出；测距回差内稳定触发；功能无触点长寿命；场合自动化设备定位；注意多台留间距；用法法线接近最灵；原理涡流损耗触发开关；应用机床限位计数。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TCA-2050AB 克特 交流 三线 NO+NC

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
