GDK-L 光电眼

2023-07-27 光电眼 ℃ 0 产品咨询

厂家直销，技术支持，一年质保，售后保证。

克特色标光电开关/色标传感器/标志传感器

特点：色标传感器可用于包装、印刷、制药、纺织、烟草等机械，以检测色标或有色差的物体，可实现定位、定长、纠偏、分切、计数等功能。

可见光感应分辨精度高颜色识别准确

工作电压： DC12-24V

四线控制 RED为正极 BLACK 为负极其他为信号线

检测距离：检测距离可调

按装开孔：螺丝固定安装

GDK-L

克特色标传感器和颜色传感器都是光电传感器。前者实际上是一种判断两个色块之间色差（灰度差）的传感器，也称为对比度传感器，主要用于“定位”。后者则是判断色块是否为指定颜色的传感器，其主要用途除了定位外，还能定色。

克特色标传感器又叫光电检测传感器（俗称光电头、光电眼），采用光发射接收原理，发出调制光，接收被测物体的反射光，并根据接收光信号的强弱来区分不同的颜色，或判别物体的存在与否。它是通过与非色标区相比较来实现色标检测，而不是直接测量颜色。

克特色标传感器对各种标签进行检测，即使是背景颜色有着细微的差别的颜色也可以检测到，其处理速度快，自动适应波长，能够检测灰度值的细小差别，与标签和背景的混合颜色无关。色标传感器在应用时通常要求探测轨迹上只有两种颜色的色块，即背景色和色标。

主要特点

GDK-L克特系列标志检测光电开关是在原Z3N系列的基础上经重新设计的新产品，内部线路及光学结构更合理，产品性能更加稳定。GDK系列标志检测光电开关是通过其本身发出之光源扫描在被检物表面上。因表面颜色的不同而使反射回的光量不同，从而达到对颜色标记的识别。同轴光路设计，对高反射系数纸面（如铝箔等）适应性更强。具有蓝、绿、红等多种光源可选，对分辨各种颜色带来方便。光点细小、分辨率极高0.1-1ms的高响应速度。能适应各种包装机、制袋机和印刷机械之控制需要。优异的内电路设计、抗各种电磁、杂光干扰，性能优良、操作稳定、无误动作。具备灵敏调节旋扭、不须使用工具即可调节。

操作步骤

因定好光电开关，使检测距符合要求。根据你所用包装纸，参照下面的光源选择指南表，确定开关光源(以绿色为例)再根据您机械的需要决定输出方式的亮动或暗动。后按以下三步调节灵敏度(以下按输出亮动方式，包装约标志为浅色、背影为深色为例)。(1)移动包装纸，使投光点落在标记之后的背影区，将灵敏度反向旋到底，然后顺时针慢慢旋转至指示灯恰好亮。记住此时电位器位置(A点)。(2)再移动包装纸，使投光点落在标记中央，此时指示灯亮，然后逆时针方向缓缓旋动调节扭，直至指示灯恰好熄灭，记住此时的旋扭位置(B点)。(3)正确完成以上二步操作后，再将电位器扭旋定在A、B两点的中间C位置即可，调节完毕。A、B两点距离越大，说明色差比较大，检测越稳定。但A、B两点至少应有一格距离，否则检测将不稳定。

注意事项

1、通电前务必检查所用电源是否符合DC12-24V±10%，高不超过40V，否则有可能损坏光电开关。2、为保证高稳定性检测，要保证做到两点：一是检测距离符合规定的额定检距，如检距为12±2mm的，在安装时就必须使检距为12mm，这样就使开关能有上下4mm的防振动稳定区，而在检距为10mm时，其上下防振动区就大大缩小。；二是严格按操作步骤调节灵敏度。且每换不再包装材料就应重新调节。3、安装时应防止强光直射进光学镜头或采取适当的遮光措施。4、工作环境的温度、湿度、振动、冲击及其他有腐蚀性气体，均可能影响光电开关的工作，请您注意尽量排除这些影响。5、平时注意保护光学镜头的清洁，安装时尽量避免镜头竖立朝上，以减小灰尘。

　↑　背

景

红光LED

↑　背

景

绿光LED

黑

－

○

黑

－

○

银

○

－

○

银

○

－

○

红

○

－

○

红

○

－

○

橙

○

－

○

橙

○

－

○

黄

○

－

○

黄

○

－

○

绿

○

－

○

绿

○

－

○

蓝

○

－

○

蓝

○

－

○

靛

○

－

○

靛

○

－

○

紫

○

－

○

紫

○

－

○

白

○

－

白

○

－

黑

银

红

橙

黄

绿

蓝

靛

紫

白

黑

银

红

橙

黄

绿

蓝

靛

紫

白

标　　志　→

○：容易检出　　　　　　　×：困难检出

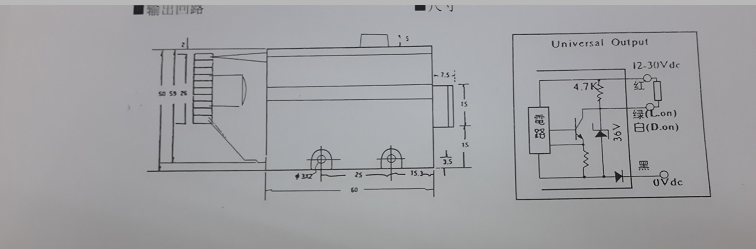

检测方式	同轴反射式	检测距离	12mm±3mm
供电电压	DC10-30V±10%　　　波纹≤10%	消耗电流	45mA以下
光源色谱	红、绿、蓝、白可选	光点	圆形、长条形可选
检测角度	光线与被测物表面直允许偏差±+-15	品牌	克特
输出方式	亮动、暗动均有	输出指示	红色LED
输出电压	高电平Vs-(≤1.5)低电平≤1.2V	带载电流	100mA
模拟输出	0-10mA	电路保护装置	Vs电压有反极性保护，输出有短路保护。同时具有任意接错线保护。
灵敏度	单圈可调	抗环境光	白炽灯3000Lx 太阳光10000Lx
防护等级	IP67(防潮防尘)	环境温度	操作-15℃-65℃ 　保存-25℃-80℃
外壳材料	金属	引出线	直径6.0五芯护套屏蔽电缆标准长2M

产品特点：色标传感器光电眼

生产厂家：上海克特传感器科技有限公司销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
