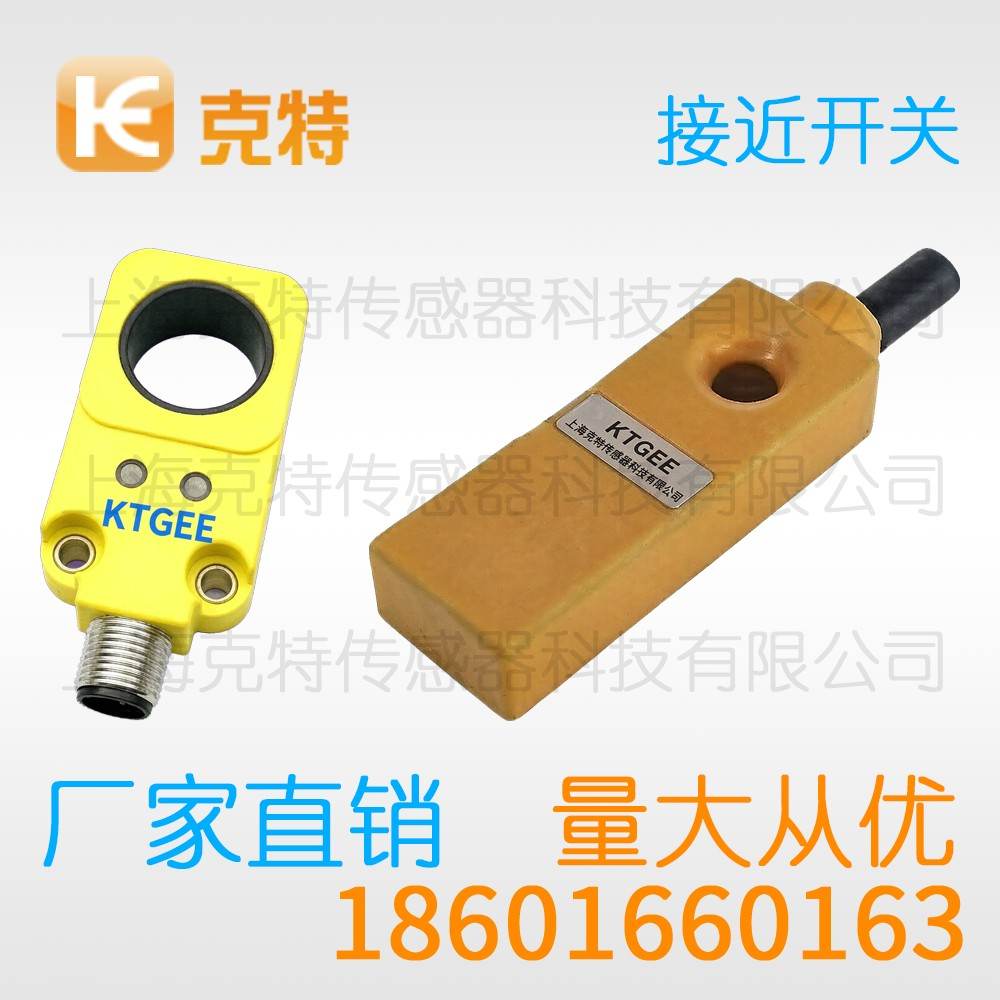

TL-N5ME2 克特 直流 NPN NC

TL-N5ME2 电感式接近开关 克特 直流型 NPN NC 非屏蔽式

名称	技术参数
材质	不锈钢
外壳材质	黄铜镀镍材质/不锈钢材质/特氟龙材质/PBT材质
外壳形状	圆柱形带螺纹/圆柱形不带螺纹/方形
管长	常规型/短型/超短型
产品外径	φ6.5/φ8/φ12/φ18/φ30/φ50（其他）
检测距离	1mm/2mm/3mm/4mm（其他）
安装方式	齐平/非齐平
输出功能	PNP/NPN/直流两线/交流两线/交直流
输出方式	常开/常闭/常开+常闭
接线方式	线缆（长度可选）/M8插件/M12插件
特性（可选）	全金属/特氟龙涂层/防焊渣抗强磁
允许脉动电压	＜10%
品牌	克特18601660163
无负载电流	＜10mA
负载电流	200mA、300mA
漏电流	＜0.01mA
开关频率	20HZ/50HZ/500HZ/1KHZ/2KHZ
型号	TL-N5ME2
响应时间	0.1ms
开关磁滞	＜15%（Sr）
重复精度	＜1.0%（Sr）
防护等级	IP67
工作温度	-25℃-+70℃
温度漂移	＜10%(Sr)
过载保护电流	220mA
感应面材质	PBT

纺织机械里的克特接近开关现场适配

金属到位检测的现场，克特接近开关出现的频率很高。很多故障其实出在选型、安装与整定环节，而非产品本身。下面把使用中的关键点按主题拆开讲清楚，方便对照落地。

一、用法与操作

正确的使用方式，安装螺母要按对角顺序逐步拧紧，调整位置要在断电状态下进行，调试过程中的异常现象要记下来。

克特接近开关调试阶段建议用实际工件验证。

从风险点看，安装时的敲击冲击可能影响内部电路，接线错误的案例应纳入培训材料。

接线环节，线号与端子号要同步补齐，现场改线后要重新做一次触发点验证。

按调试流程，感应面不宜贴死在厚金属板上，操作规程里应写明上电检查步骤。

二、场景匹配要点

场合选择上，有限安装空间关注外形尺寸与引出方向，不同场合的验收重点并不相同，场合匹配得好，产品表现才能发挥出来。

克特接近开关选型时要结合使用场合的环境条件。

从使用角度看，与继电器、控制器以及 PLC 接口是标准用法，防护与密封等级决定产品在恶劣现场的寿命。

就温湿度与介质而言，结露与高湿环境考验引出部位的防护，电源端加装滤波环节能压低脉冲干扰。

三、距离的设定

就感应距离而言，目标垂直进入检测面时动作最稳定，冷态与热态的差异要心里有数，安装距离定好后要做触发点复测。

克特接近开关环境温度变化会影响动作距离。

用法上，安装时检测面正对目标运动方向，线缆固定要留出活动余量。

四、功能与能力

就能力构成而言，结构紧凑、安装灵活是产品在狭小空间里的优势，输出形式涵盖直流两线、三线以及四线等多种类别，也支持交流供电，把这些能力组合好，才能发挥产品的真实价值。

周围金属与干扰，周围大面积金属构成的屏蔽效应会削弱感应范围，金属挡板与安装板要留出足够间距。

五、信号形成过程

原理层面，交变磁场由检测面一侧的振荡线圈建立，金属目标靠近后涡流损耗使振荡幅度下降，整个过程在微秒到毫秒量级内完成。

在操作细节上，清洗溶剂可能侵蚀密封件与线缆外皮，备件更换后要做触发点对比。

六、现场接线要求

在上电之前，信号线与动力线分开敷设更稳妥，接线完成后把线号与端子号补齐标识，接线图要与电气原理图交叉核对。

使用时，弯曲半径过小会损伤线缆内部芯线，触发点确认后要锁紧并做标记。

七、行业落地场景

从行业落地看，纺织与印刷机械用于往复机构的到位反馈，铝及铜合金目标需要按衰减比例折算，成套项目建议按同一技术条件集中采购。

说起能做的事，密封引出形式使产品在油雾与水冲场合也能稳定工作，感应距离随目标材质与尺寸变化，需要按表折算。

八、避坑指南

从故障案例看，带电接线存在损坏输出级的风险，异常动作先查安装再怀疑产品，现场标识清楚能减少误操作。

从回路构成看，线序要先按随货接线图核对再动手，带电接线并不提倡，应先断电操作。

九、现场环境适配

从安装环境看，检测面正前方的金属支架会压缩感应范围，振动场合要加防松垫圈与锁紧螺母，安装间距不足时宁可换更小外形的产品。

从能量变化角度讲，检测面结构对磁场分布影响明显，目标越贴近检测面，能量损耗越显著。

TL-N20ME12 克特接近开关要点：用法上电用标准块点检；环境感应面防积粉；功能内置短路保护；测距动作点选中段；注意感性载并吸收；接线直流三线NPN常开；场合机床限位适用；原理靠涡流效应检金属；应用机床刀架到位计数。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TL-N5ME2 克特 直流 NPN NC

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
