FS-V11 光纤放大器

2024-02-04 光纤传感器 0 产品咨询


型号

FS-V11

类型

基本单元

输出型

NPN

光源

红色 LED

响应时间

250 µs (FINE) /500 µs (TURBO) /1 ms (SUPER TURBO)

操作模式

LIGHT-ON/DARK-ON (开关选择)

显示指示器

显示指示灯:红色 LED
数字 LED 显示器:七段、四位、红色 LED
条形 LED 显示器:一个橙色 LED 与六个绿色 LED

延时功能

ON- 延时:40 ms /OFF-延时:10 ms /计时器 OFF (开关选择)

控制输出

NPN 开放式集电器 最大 100 mA (最大 24 VDC) 剩余电压:最大 1 V

保护电路

反极性保护,过电流保护,过压吸收器

部件扩展

可连接 16 个扩展部件 (共 17 个部件)*1

相互抗干扰

FINE : 4, TURBO/SUPER: 8

额定

电源电压

12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下*2

消耗电流

50 mA 以下

环境抗耐性

环境光照

白炽灯:最大 10,000 lux、日光:最大 20,000 lux

环境温度

-10 至 +55 °C (无冻结)

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时

耐冲击性

500 m/s2、X,Y,Z 方向各 3 次

外壳材料

聚碳酸酯

FS-V11


FS-V11

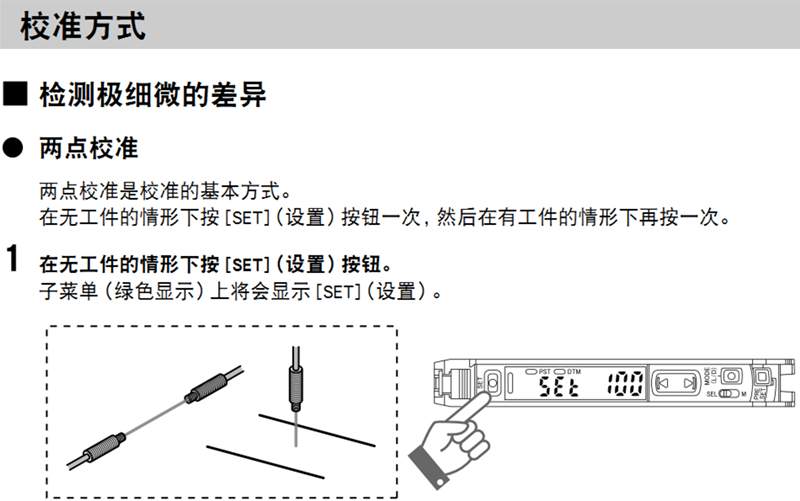

FS-V11传感器调整方法 这个是传感器的型号,FS-V11的是 NPN型,而FS-V11P是PNP型。 FS-V11的棕色线接在正极24V上, 蓝色线接在负极0V上,黑色线是信 号线,接在控制线圈负载的负极性 动作指示灯,当红灯亮时, 黑色信号线有 输出电压。 数值显示, 显示测量的 数值及设定 的数值。 手动键, 用于加减 数值和模 式的选择。 棒状灯,在正常动作 测定时,显示光的强 弱;在模式选择时, 显示光的强弱类型及 延迟类型。 SET键,即 自动设定 键,用于 自动设定 阀值。 MODE键,即 模式选择键, 用于显示数据 和模式之间的 切换。 型号判别 按钮功能 输出选择 开关,有 light 显示数据1234 123P 1234 -HLD -HLD 123P 受光量显示值,显示当前检测到 的光量数值,会随着光纤感受到 的光的强度的变化而变化,最大 值为4095,最小值为0。 每快速按一次模式选择键,就会 在上面的4种状态下切换一次。 额定增益显示,即光量的比例值的显示, 例如:测定值=设定值时,显示100%;测 定值2=设定值时,显示50%;测定值=设 定值2时,显示200%,也就是进行一个 换算,测定值相当于设定值的百分之几, 比例值能够反映出来Light on或Dark 作的信号是否稳定。锁定动作 同时按住手动键的上键和MODE键,或同时按 住手动键的下键和MODE键 3秒以上,当显示 Loc时,即锁定完成。 重复上述步骤,当显示unL时,即解除锁定完成。 光源强度和计时器的模式选择 按住MODE键 3秒以上,即进入到光源强度和延迟时 间的模式选择中,先默认进入到光源强度选择模式, 用上下键选择光源模式,有FINE,TURBO和SUPER 这3种模式,FINE是在短的检测距离中检测微小差异 时使用,TURBO是在FINE模式的检测距离不足时使 用,SUPER是在环境严苛如有灰尘时使用。 再快速按MODE键一次,即进入到延迟时间的模式选 择中,有OFF,10ms和40ms 这3种模式。 再快速按MODE键一次,就回到了受光量的当前显示。 灵敏度设定一、两点自动设定法 光弱的时候,按下SET键,然后光强的时候, 按下SET键,放大器就会自动计算设定值, 设定值=(光弱的值+光强的值)2例如:光弱的时候数值是500,光强的时候 数值是1500,那么在两点自动设定操作后, 放大器自动计算出来的设定值就是1000, 检测到的光小于1000的时候,Dark on就会 有输出信号,检测到的光大于1000的时候, Light on就会有输出信号。 二、手动微调设定值 在显示受光量当前数值时,按上下键,数值闪烁, 马上再按上下键时,就会加减设定值的数值。 在显示增益比例值时,按上下键,比例值闪烁,马 上再按上下键时,就会加减比例值,同时自动换算 设定值,当比例值=100%时,检测的光量值刚好等 于设定值,输出信号就会不稳定,时有时无;当比 例值大于110%时,设定值就会变化并且小于实际 光量值,使得Light on信号稳定;当比例值小于 90%时,设定值也会变化并且大于实际光量值,使 得Dark on信号稳定。 例:当前光量为500,设定值也是500,那么比例值 就会显示100%; 当前光量为500,设定值是1000,那么比例值 就会显示50%; 当前光量为1000,设定值是500,那么比例值 就会显示200% 按SET键 按上下键可 调整设定值 和比例值


产品特点:光纤放大器

生产厂家:上海克特传感器科技有限公司 销售电话:021-51860181 手机:18601660163 邮箱:kt@ktgee.net.cn
