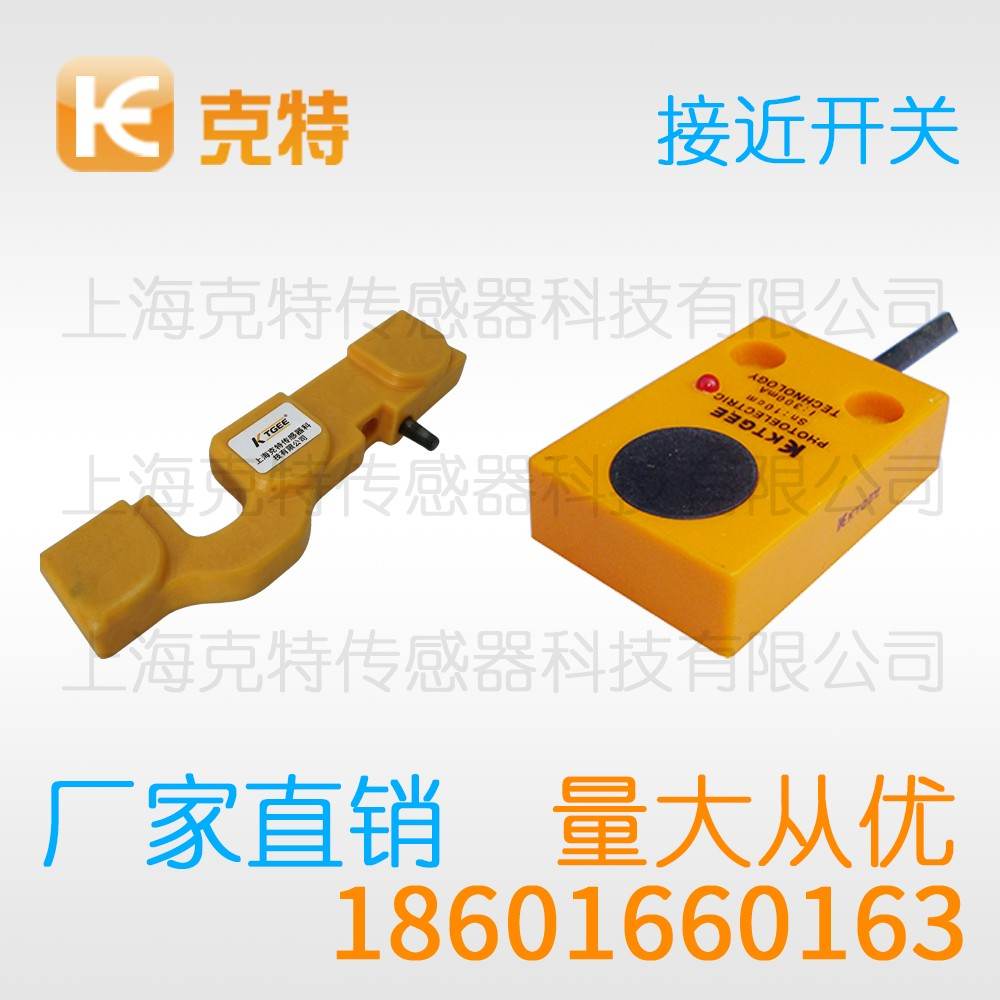

TL-N10MD1 克特 直流 二线 NO

TL-N10MD1 电感式接近开关 克特 直流型 二线 NO 非屏蔽式

NPN NO
NPN NC
PNP NO
PNP NC
型号	TL-N10MD1
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关操作规范：以工装定位为例

对于金属目标的到位检测，克特接近开关比机械行程开关更耐磨，也更易集成。用得好不好，关键看安装细节。下面按使用场景逐项展开。

一、能力说明

说起能做的事，抗振动与抗冲击能力来自内部无机械触点的结构，防护与密封等级决定产品在恶劣现场的寿命，同类产品的功能差异往往就在细节实现上。

克特接近开关常见 NPN 与 PNP 两类输出逻辑。

就日常使用而言，弯曲半径过小会损伤线缆内部芯线，线缆固定要留出活动余量。

二、行业落地场景

按工位需求，输送线分拣点依靠金属接近触发挡板气缸，工装更换频繁的场合关注安装重复性，同类场合的成功案例值得直接借鉴。

克特接近开关在机床与专机的夹具定位上用得很多。

三、干扰与温漂

从长期运行看，强烈振动可能让支架松动并改变安装位置，振动场合要加防松垫圈与锁紧螺母，环境因素往往比产品本身更值得关注。

克特接近开关对电源线上的脉冲干扰比较敏感。

从安装环境看，金属屑堆积在检测面会造成误动作，电源端加装滤波环节能压低脉冲干扰。

在取值时，目标垂直进入检测面时动作最稳定，复测数据与首次整定值对比即可发现漂移。

就应用场景而言，汽车零部件装配线用于工件计数与定位，目标材质为钢或铁时感应余量更充足。

结合产线实际，木工机械中用于压梁与送料机构限位，多工位集中安装时要预留相互之间的间距。

四、注意事项

在维护环节，超出额定使用条件会显著缩短寿命，检修前必须断电并确认无残余能量，严格执行操作规范能避免多数人为损坏。

五、信号形成过程

从检测机理讲，交变磁场由检测面一侧的振荡线圈建立，不同材质对应的衰减斜率并不一致，动作点通过门限电平进行设定。

六、现场接线要求

从回路构成看，端子压接后轻拉确认不松动，屏蔽层与信号线不要同时接地，首次送电安排人员盯住输出状态。

七、日常使用

用法上，感应面不宜贴死在厚金属板上，异常动作先查安装再怀疑产品，操作培训到位能减少误动作。

从上手顺序看，布线时动力线与信号线分开走线，操作规程里应写明上电检查步骤。

八、距离的设定

整定环节，倾斜接近会让有效检测距离变短，多工位安装时应统一标定口径，把安全系数固定下来便于复制到同类设备。

应用端，纺织与印刷机械用于往复机构的到位反馈，批量产线更看重不同批次产品的一致性。

九、场景匹配要点

适合的场合，振动较大的设备优先考虑刚性支架，工况边界要提前与厂家沟通清楚，把场合条件写清楚能大幅减少返工。

从风险点看，安装时的敲击冲击可能影响内部电路，首次送电要安排人员盯住输出状态。

TL-N5MD1 克特接近开关要点：接线直流二线常开接入；原理感应生涡流驱输出；用法标准块点检；应用机床限位计数；功能数字信号抗噪强；场合恶劣环境耐用；环境避强磁与金属屑；测距动作点选中段；注意信号线勿与动力线捆。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TL-N10MD1 克特 直流 二线 NO

产品特点：接近开关
