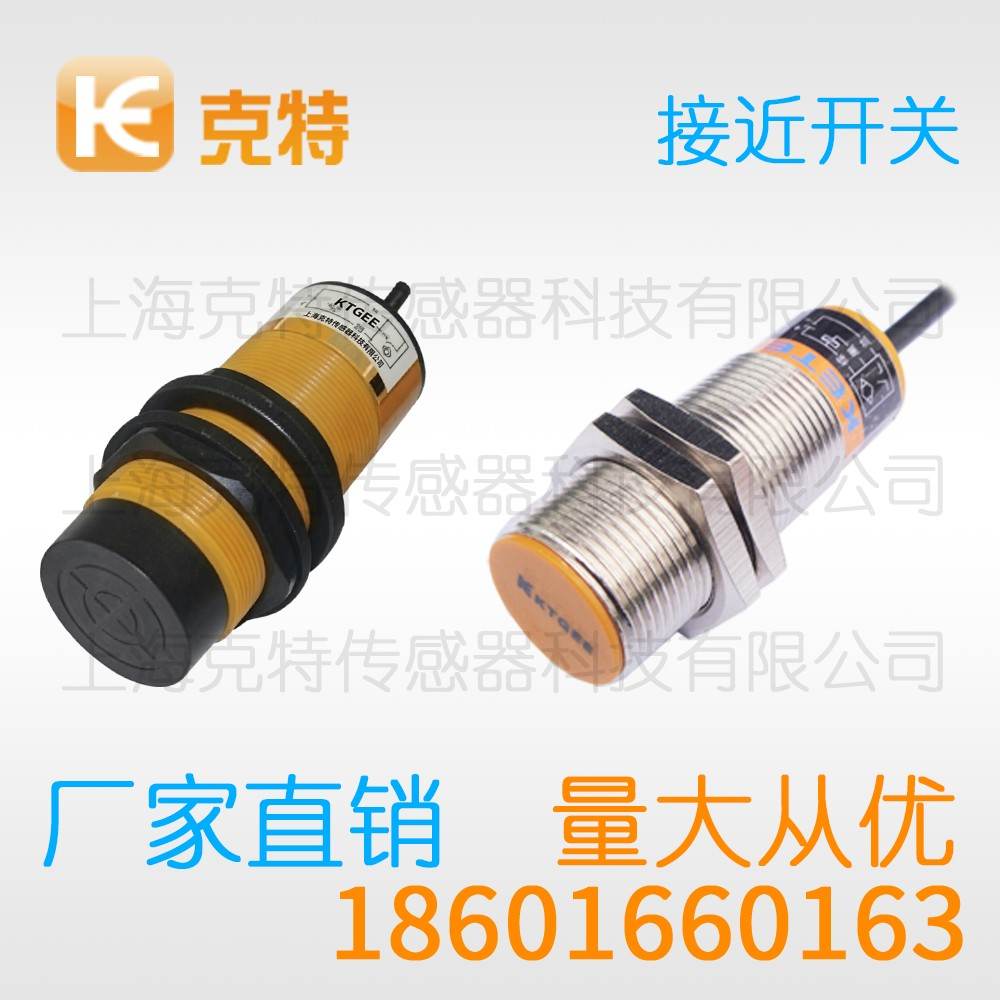

MA1T-S3010P-OEA4 克特 金属感应面 接近开关

想把检测距离设准，克特接近开关的标定不能马虎。多探头共面排布宜交错相位采样，错开判断窗口避免互扰。水雾与油膜本身不被该类传感器感知，但会侵蚀外壳密封与接头。合理预留余量，比追求极限距离更划算。

MA1T - S3010P - OEA4 克特 金属感应面接近开关

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		MA1T - S3010P - OEA4
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

克特接近开关在印刷机械中的工作原理说明

连续运行的输送与包装线，对克特接近开关的动作点稳定性要求很高。电源质量与布线方式会直接影响误动作率。下面按主题给出可执行的处理办法。

一、接线与保护

接线前要分清，PNP型输出高电平驱动中间继电器，上电前用万用表核对极性与输出类型。

克特接近开关的NPN与PNP类型要和输入模块匹配。

从能量变化角度讲，内部振荡级持续输出高频能量，有色金属目标引起的衰减幅度与材料电导率相关。

二、安装环境评估

现场环境，电焊机与变频器会向电源线串入脉冲干扰，金属挡板与安装板要留出足够间距，预防性的布置远胜于事后抢修。

克特接近开关的误动作多半与环境干扰有关。

三、风险点提示

注意事项方面，超出额定温度与电压范围会显著缩短寿命，备件更换后要做动作点对比，预防性检查的成本远低于事后抢修。

克特接近开关更换后必须做动作点对比。

距离整定，倾斜接近会让有效距离变短，整定完成后要做一次连续动作验证。

四、距离取值思路

关于检测距离，薄板与小目标要按有效面积折算，冷态与热态的数值差异要心里有数，标定工作最好由专人统一完成。

就温湿度与介质而言，环境温度变化让动作点轻微漂移，油雾场合应优先考虑便于清理的外形结构。

五、操作要点

上手环节，目标有效面积应大于检测面尺寸，更换产品时要做动作点对比，使用环节的检查比事后维修更省成本。

距离整定，埋入式与非埋入式的安装余量并不相同，标定要用实际目标材质与尺寸。

六、使用场合

从工况特点看，干扰较强的车间要优先做电源滤波，场合评估要覆盖工艺与设备两侧，适配性验证通过后再批量上线更稳妥。

就适配性而言，高温炉前输送要核对耐温范围，环境类别应写入技术协议。

在评估干扰时，周围大面积金属构成的屏蔽效应会削弱有效距离，环境评估应覆盖冷态、热态与冲洗工况。

七、功能要点

功能配置上，动作指示灯方便现场判断通断状态，响应频率要高于设备实际动作节拍，功能冗余会抬高成本，按需配置即可。

需要留意的是，螺纹紧固力矩过大会压裂外壳，更换下的产品要分析失效原因并记录。

八、振荡与整定机理

从内部电路结构看，交变磁场由检测面一侧的振荡线圈建立，金属目标靠近后涡流损耗使振荡幅度下降，输出级随即切换负载通路。

九、典型应用分析

结合产线实际，机床夹具常用此类产品完成工件到位确认，改造项目还要兼顾原有开孔与安装尺寸，现场工况决定外壳形式与引出方式。

以上内容仅做参考，实际产品参数与本公司客服确认为准
