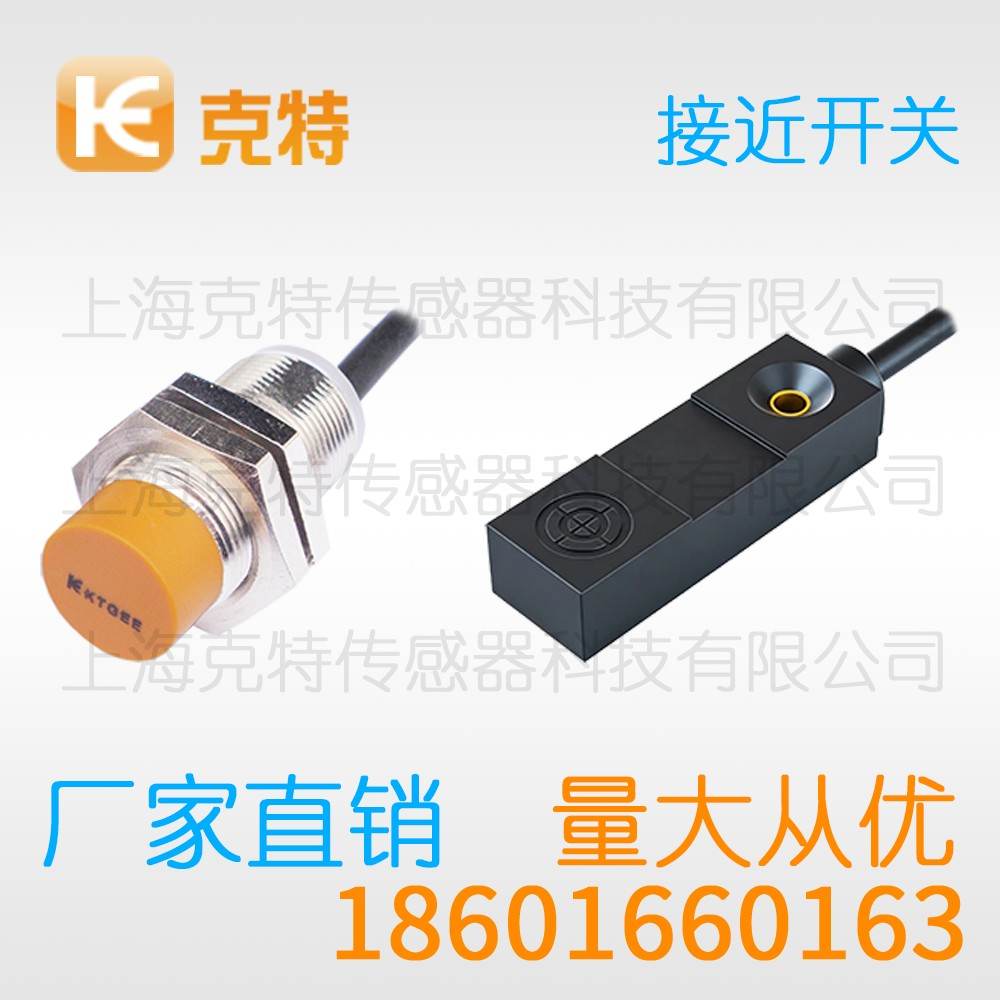

MA1T-S1808P-C3A2 克特 出线式金属感应面 接近开关

论及稳定与免维护，克特接近开关表现相当出色。目标面积小于探头口径时，有效距离会随面积减小而下降。与变频器同柜时分开布线，并把信号线穿金属管抑制辐射。记住温漂与邻物的影响，远程设定就更稳妥。

MA1T - S1808P - C3A2 克特 标准出线式金属感应面接近开关

分类		种类
外形特点		标准外型
外观尺寸		外形编号		埋入式\非埋入
		检测距离		按标准
额定工作电压		10-30V DC 90-250V AC
消耗电流		直流		≤8mA
		交流		≤2.5mA
可检物体		金属
品牌		克特18601660163
可配备输出方式		NPN / PNP 输出电路		NPN / PNP
				200mA/300mA
响应频率		300Hz 10Hz
外壳材料		金属/塑料
型号		MA1T - S1808P - C3A2
工作环境温度		-25℃ ~ 65℃
防护等级IEC		IP50-067
绝缘电阻		50MΩ以上
具备型号	DC型	NPN	常开
			常闭
			一开一闭
		PNP	常开
			常闭
			一开一闭
		二线制	常开
			常闭
	AC型	二线制	常开
			常闭
		三线制	一开一闭

输送设备行业克特接近开关故障排查札记

克特接近开关在金属到位、计数与限位场合用得很多。把检测机理、接线规则与距离整定理解透，调试阶段能少走很多弯路。下面按主题分别说明，便于查阅。

一、信号形成过程

就工作过程而言，交变磁场由检测面一侧的振荡线圈建立，涡流路径集中在目标表层，与表面状态有关，动作点通过门限电平进行设定。

克特接近开关的检测面后方是一组谐振线圈。

从实用功能看，常开与常闭两种输出逻辑可按控制需要选择，指示灯与输出状态保持一致便于排查。

按经验总结，带电接线存在损坏输出级的风险，备件更换后要做动作点对比。

二、动作距离标定

标定环节，回差过小容易在临界点出现抖动，整定完成后要做一次连续动作验证，标定工作最好由专人统一完成。

克特接近开关的额定动作距离以标准目标测得。

三、场景匹配要点

就适配性而言，多水冲洗的产线关注引出部位密封，场合与型号匹配是方案成功的一半，场合选择本身就是一次工程判断。

标定环节，同批产品的动作点离散度也要纳入评估，冷态与热态的数值差异要心里有数。

四、产品应用

应用端，输送线分拣点依靠金属接近触发挡板气缸，铝及铜合金目标需要按衰减比例折算，成套项目建议按同一技术条件集中采购。

标定环节，环境温度变化会让动作点轻微漂移。

五、使用方法说明

上手环节，感应面不宜贴死在厚金属板上，使用中不要让检测面长期接触铁屑，使用环节的检查比事后维修更省成本。

典型工况方面，有限安装空间关注外形尺寸与引出方向，场合评估要覆盖工艺与设备两侧。

从集成商反馈看，汽车零部件装配线用于工件计数与定位，目标材质为钢或铁时动作距离余量更充足。

六、接线方式

从回路构成看，四线制产品同时给出常开与常闭两组信号，上电前用万用表核对极性与输出类型，接线错误往往表现为上电即动作或毫无反应。

从检测机理讲，振荡频率一般落在数百千赫兹量级，涡流路径集中在目标表层，与表面状态有关。

从参数表读起，额定动作距离在规格书中以符号Sn标注，输出级的带载能力要留有余量。

从配套角度看，钢铁输送线用于挡板与拉绳配套的连锁，室外输送场合要考虑昼夜温差与结露。

七、避坑指南

从风险点看，禁止把检测面当作撬杠支点，备件更换后要做动作点对比，故障分析报告有助于减少重复失效。

八、输出特性说明

从参数表读起，响应频率决定了可检测的最高动作节拍，指示灯与输出状态保持一致便于排查。

九、周围环境的影响

现场工况方面，金属屑堆积在检测面会造成误动作，相邻产品可错开安装角度或交替通电。

在功能选项上，动作点可通过微调型产品进行现场整定，功能理解清楚再谈选型效率更高。

以上内容仅做参考，实际产品参数与本公司客服确认为准
