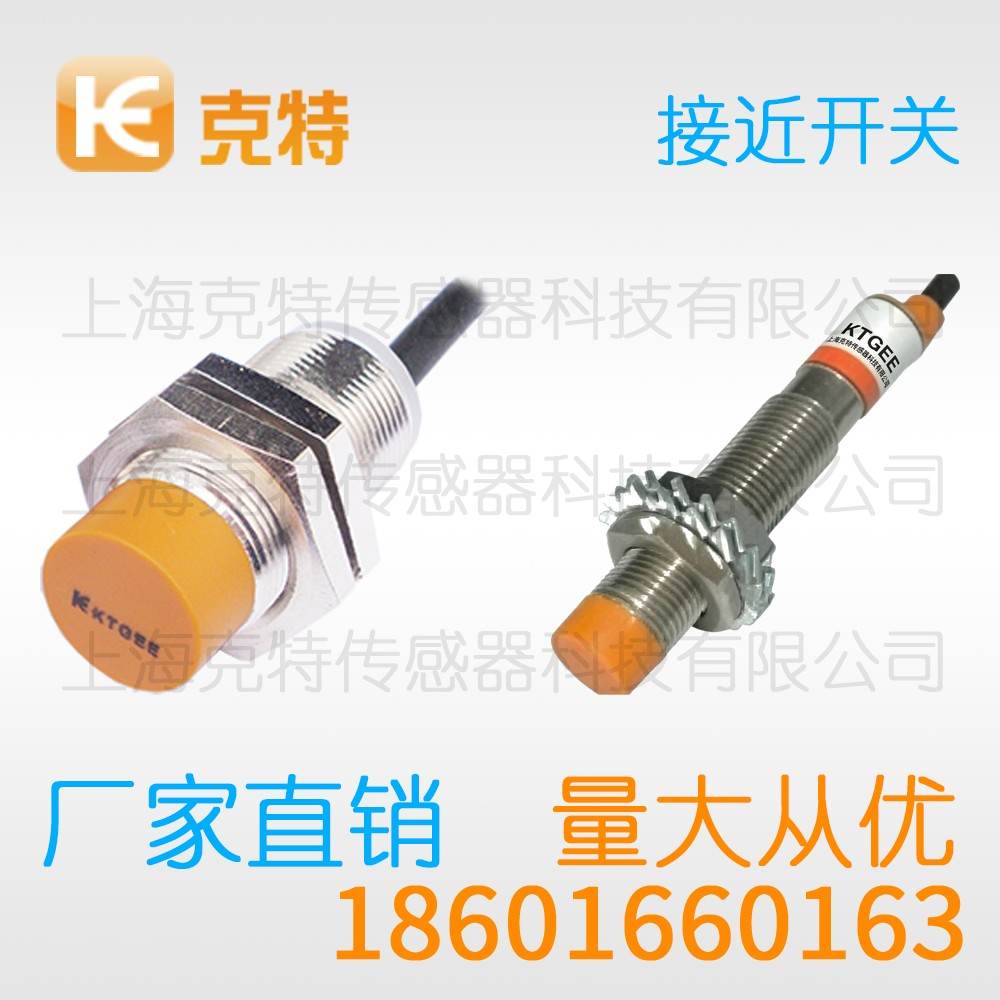

MA1T-S1808P-CEA4 克特 金属感应面 接近开关

在高速运动的工件检测中，克特接近开关优势明显。安装支架要有足够刚性，薄板受撞变形会带动探头偏位。维护台账记录每枚探头装调值，后续替换有据可循。记住温漂与邻物的影响，远程设定就更稳妥。

MA1T - S1808P - CEA4 克特 金属感应面接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	MA1T - S1808P - CEA4
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关在自动专机中的安装要点经验

在自动化工位上，克特接近开关承担着到位确认与连锁控制的角色。动作点抖动会直接放大成停机。下面从原理、接线到环境评估做系统说明。

一、距离的设定

按整定步骤，同批产品的动作点离散度也要纳入评估，整定完成后要做一次连续动作验证，距离问题往往牵动整条链路的稳定性。

克特接近开关的整定值应记录并定期复测。

就产品功能而言，浪涌抑制环节对输出级形成保护，参数口径要统一目标材质再比较。

关于检测距离，目标垂直进入检测面时距离最稳定，整定完成后要做一次连续动作验证。

二、极性核对要点

接线前要分清，四线制产品同时给出常开与常闭两组信号，信号线与动力线宜分开走线并留出间距，带电接线并不提倡，应先断电操作。

克特接近开关接错极性可能导致内部输出级损坏。

现场工况方面，电焊机与变频器会向电源线串入脉冲干扰，高温场合要核对额定工作温度范围。

三、避坑指南

注意事项方面，长期过载运行会让输出级发热老化，备件更换后要做动作点对比，现场标识清楚能减少误操作。

四、干扰与温漂

现场工况方面，相邻安装的多台产品之间可能相互串扰，油雾场合应优先考虑便于清理的外形结构，安装间距不足时宁可换更小外形的产品。

结合产线实际，输送线分拣点依靠金属接近触发挡板气缸，粉尘较多的建材与矿山现场要选便于清理的外形。

典型工况方面，振动较大的设备优先考虑刚性支架，环境类别应写入技术协议。

五、工况适配分析

从使用场合看，频繁启停的场合要关注响应频率，场合与型号匹配是方案成功的一半，把场合条件写清楚能大幅减少返工。

六、应用要点

结合产线实际，输送线分拣点依靠金属接近触发挡板气缸，目标材质为钢或铁时动作距离余量更充足，样机验证通过后再批量上机更稳妥。

需要留意的是，安装时的敲击冲击可能影响内部电路，异常动作先查安装再怀疑产品。

七、功能要点

从输出特性看，极性保护可避免电源接反造成的损坏，参数留有余量能显著降低故障率，参数对比表有助于跨品牌选型。

按现场分类，多水冲洗的产线关注引出部位密封，不同场合的验收重点并不相同。

八、正确用法

按调试流程，支架要刚性足够，避免长期振动后松动，使用中不要让检测面长期接触铁屑。

从输出级结构看，棕色线接电源正极，蓝色线接电源负极，多台并联供电时要注意总电流余量。

需要留意的是，安装时的敲击冲击可能影响内部电路，接线错误的案例应纳入培训材料。

九、原理层面解析

从电磁感应角度看，振荡回路的Q值决定了检测灵敏度，目标越贴近检测面，能量损耗越显著。

就产品功能而言，重复精度关系到定位工位的一致性，规格书中的数值多以标准目标测得。

就日常使用而言，安装螺母要按对角顺序逐步拧紧，操作规程里应写明上电检查步骤。

应用端，汽车零部件装配线用于工件计数与定位，有限安装空间里外形尺寸与出线方向是硬约束。

以上内容仅做参考，实际产品参数与本公司客服确认为准
