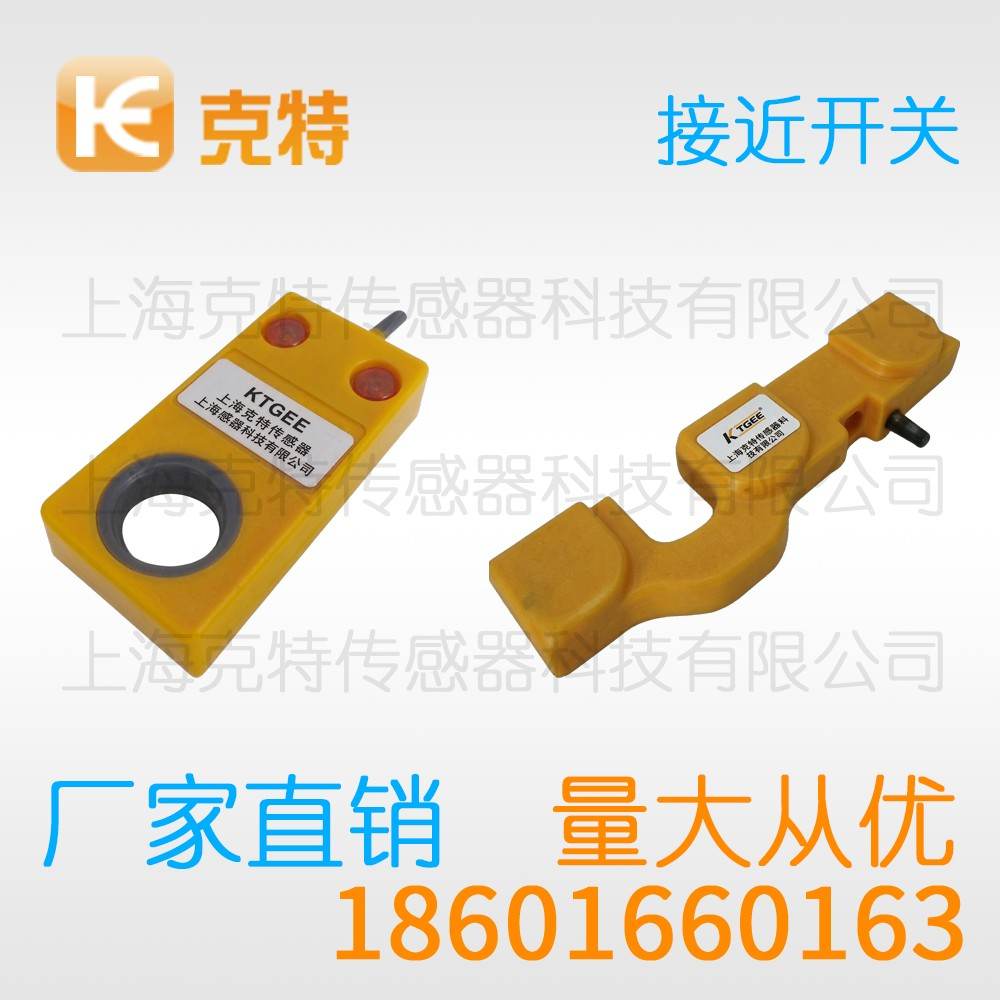

MA1T-S1204N-OEA4 克特 金属感应面 接近开关

设备节拍越来越快，克特接近开关的响应要跟得上。矿山皮带机沿程布置电感开关，检测托辊失转以防撕带事故。玻璃与石材加工水雾重，密封接头防毛细渗水进壳体。把防松与对心做好，振动场合也不易偏位。

MA1T-S1204N - OEA4 克特 金属感应面接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	MA1T-S1204N - OEA4
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关在物流分拣中的维护保养实践

调试克特接近开关时，先弄清动作距离与回差的关系，再谈安装布局，效率会高很多。很多抖动问题恰恰出在距离贴着极限值。下面按使用顺序把要点讲清楚。

一、输出级接线规则

就信号线而言，NPN型的黑色信号线低电平导通，带指示灯的产品可先看灯再量输出，接线图要与电气原理图交叉核对。

克特接近开关改线后需要重新做一次动作验证。

在维护环节，安装时的敲击冲击可能影响内部电路，异常动作先查安装再怀疑产品。

注意事项方面，焊接作业飞溅会灼伤检测面与线缆，接线错误的案例应纳入培训材料。

二、动作距离标定

关于动作距离，埋入式与非埋入式的安装余量并不相同，整定完成后要做一次连续动作验证，投产初期安排一轮复测很有必要。

克特接近开关埋入式与非埋入式安装余量不同。

从工况特点看，干扰较强的车间要优先做电源滤波，场合复杂时建议先做现场试验。

就温湿度与介质而言，强烈振动可能让支架松动并改变安装距离，相邻产品可错开安装角度或交替通电。

三、操作要点

按调试流程，布线时动力线与信号线分开走线，操作规程里应写明上电检查步骤，调试过程中的异常现象要记下来。

克特接近开关日常点检应覆盖指示灯状态。

正确的使用方式，支架要刚性足够，避免长期振动后松动，运行一段时间后要复查安装距离。

四、安装环境评估

周围金属与干扰，环境温度变化让动作点轻微漂移，油雾场合应优先考虑便于清理的外形结构，复杂环境建议先做一轮现场试验。

从能量变化角度讲，振荡频率一般落在数百千赫兹量级，铁磁性材料进入磁场时振荡被明显削弱。

就温湿度与介质而言，相邻安装的多台产品之间可能相互串扰，安装板开孔直径要略大于螺纹外径。

五、典型应用分析

在成套设备上，木工机械中用于压梁与送料机构限位，粉尘较多的建材与矿山现场要选便于清理的外形，应用方案要与设备节拍和维护习惯匹配。

六、工作原理

就振荡回路而言，振荡回路的Q值决定了检测灵敏度，涡流路径集中在目标表层，与表面状态有关，施密特环节把模拟量整定为陡峭边沿。

就振荡回路而言，内部振荡级持续输出高频能量，目标越贴近检测面，能量损耗越显著。

七、输出特性说明

就产品功能而言，额定动作距离在规格书中以符号Sn标注，输出级的带载能力要留有余量，功能配置应当服务于实际工况。

在上电之前，PNP型输出高电平驱动中间继电器，端子压接后轻拉确认不松动。

八、现场教训汇总

现场教训，禁止把检测面当作撬杠支点，检修前必须断电并确认无残余能量。

九、场合选择思路

在场景匹配上，振动较大的设备优先考虑刚性支架，场合与型号匹配是方案成功的一半。

从配套角度看，钢铁输送线用于挡板与拉绳配套的连锁，有限安装空间里外形尺寸与出线方向是硬约束。

典型工况方面，室外输送场合要考虑温差与结露，场合评估要覆盖工艺与设备两侧。

适合的场合，高速计数场合看重响应频率与重复精度，不同场合的验收重点并不相同。

接线前要分清，信号线颜色在不同厂家之间基本统一，端子压接后轻拉确认不松动。

以上内容仅做参考，实际产品参数与本公司客服确认为准
