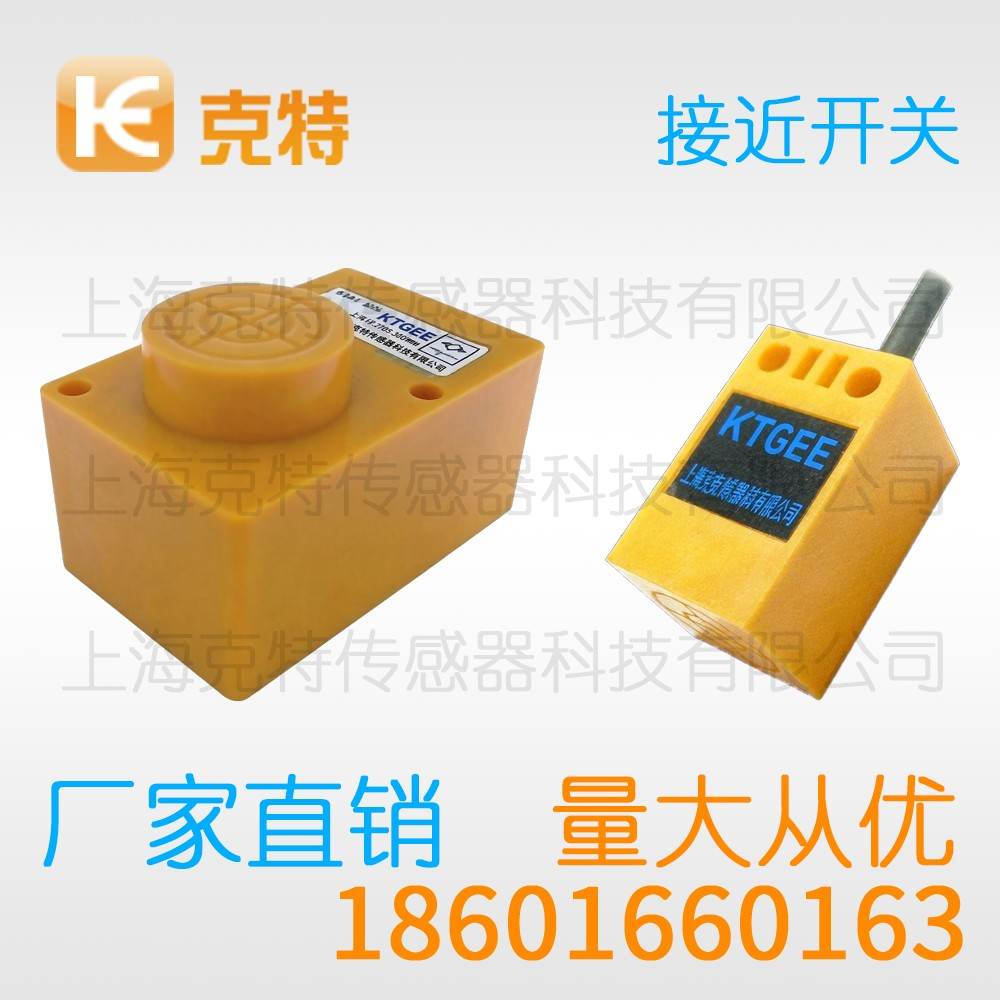

MA1T-S3010N-CEA4 克特 金属感应面 接近开关

把克特接近开关用好，先要理解其背后的检测机理。反接保护功能允许电源极性接反不致损坏，但调试时仍应核对接法。检测面污染会等效拉开间隙，定期清洁维持标称距离有效。把余量留足、把干扰降住，这类器件会很可靠。

MA1T - S3010N - CEA4 克特 金属感应面接近开关

安装方式	额定检测距离		电源类型	输出类型		触点形式
埋入式/非埋入	按型号而定		直流 10~36 VDC	NPN		NO
			直流 10~36 VDC	NPN		NC
			直流 10~36 VDC	NPN		NO+NC
			直流 10~36 VDC	PNP		NO
			直流 10~36 VDC	PNP		NC
			直流 10~36 VDC	PNP		NO+NC
			直流 10~36 VDC	二线制		NO
			直流 10~36 VDC	二线制		NC
			交流 90~250 VAC	SCR可控硅		NO
			交流 90~250 VAC	SCR可控硅		NC
			交流 90~250 VAC	SCR可控硅		NO+NC
			-	继电器输出		-
型号	MA1T - S3010N - CEA4
参数项目		参数值
控制输出 (DC)		50mA-200mA
控制输出 (SCR/继电器)		300mA, 500mA
品牌		克特18601660163
输出电压降 (DC/AC)		≤5V, ≤1.5V / ≤7V
消耗电流		≤13mA / ≤1mA / ≤2mA
差动距离		±10%
重复距离		≤10%
响应频率 (DC/AC)		200Hz / 20Hz
最小动作电流		3mA / 5mA
工作环境温度		-25℃ ~ +75℃
工作环境湿度		45% ~ 85%
绝缘电阻		≥50兆欧
外壳材料		金属/塑料

木工机械行业克特接近开关维护保养清单

工装夹具上用克特接近开关做定位确认，响应速度与重复精度是核心指标。安装刚性同样不能忽视。接下来从原理讲到维护，覆盖日常使用的主要环节。

一、行业落地场景

就应用场景而言，电子装配专机上做托盘与工装的位置确认，节拍快的工位要优先核对响应频率，同类场合的成功案例值得直接借鉴。

克特接近开关是金属到位检测方案中的常见选择。

二、接线与保护

接线前要分清，信号线颜色在不同厂家之间基本统一，上电前用万用表核对极性与输出类型。

克特接近开关的两线制型号需串入负载回路。

关于检测距离，目标垂直进入检测面时距离最稳定，冷态与热态的数值差异要心里有数。

在上电之前，交流两线制存在微小漏电流，选型时要留意，电磁阀线圈建议加装浪涌吸收环节。

三、使用方法说明

使用时，避免用扳手敲击检测面调整位置，线缆固定要留出活动余量。

从集成商反馈看，纺织与印刷机械用于往复机构的到位反馈，振动大的设备优先选刚性支架与带锁紧螺母。

四、动作距离标定

标定环节，实际安装距离一般取额定动作距离的七八成，标定要用实际目标材质与尺寸，把安全系数固定下来便于复制到同类设备。

五、安装环境评估

周围金属与干扰，检测面正前方的金属支架会衰减动作距离，油雾场合应优先考虑便于清理的外形结构，预防性的布置远胜于事后抢修。

接线前要分清，两线制产品串入负载回路，布线更省线材，上电前用万用表核对极性与输出类型。

从标定方法看，回差过小容易在临界点出现抖动，冷态与热态的数值差异要心里有数。

六、振荡与整定机理

从电磁感应角度看，振荡回路的Q值决定了检测灵敏度，涡流路径集中在目标表层，与表面状态有关，整形电路随后把幅度变化转换为开关量。

用法上，先空载通电观察指示灯，再挂负载运行，使用中不要让检测面长期接触铁屑。

七、功能要点

从输出特性看，回差大小影响临界位置的抖动表现，响应频率要高于设备实际动作节拍，现场更关心长期运行后的动作点稳定性。

接线环节，信号线颜色在不同厂家之间基本统一，接错极性存在损坏内部输出级的风险。

从检测机理讲，线圈与电容构成的谐振网络维持稳定振荡，目标越贴近检测面，能量损耗越显著。

八、场景匹配要点

场合选择上，频繁启停的场合要关注响应频率，使用场合决定了外形、输出与引出方式，适配性验证通过后再批量上线更稳妥。

从电磁感应角度看，检测面后方的线圈接入高频振荡回路，有色金属目标引起的衰减幅度与材料电导率相关。

九、现场教训汇总

从故障案例看，清洗溶剂可能侵蚀密封件与线缆外皮，线缆走向要避开运动部件与锐边，现场标识清楚能减少误操作。

周围金属与干扰，油雾与粉尘附着会改变检测面附近的介电状况，油雾场合应优先考虑便于清理的外形结构。

以上内容仅做参考，实际产品参数与本公司客服确认为准
