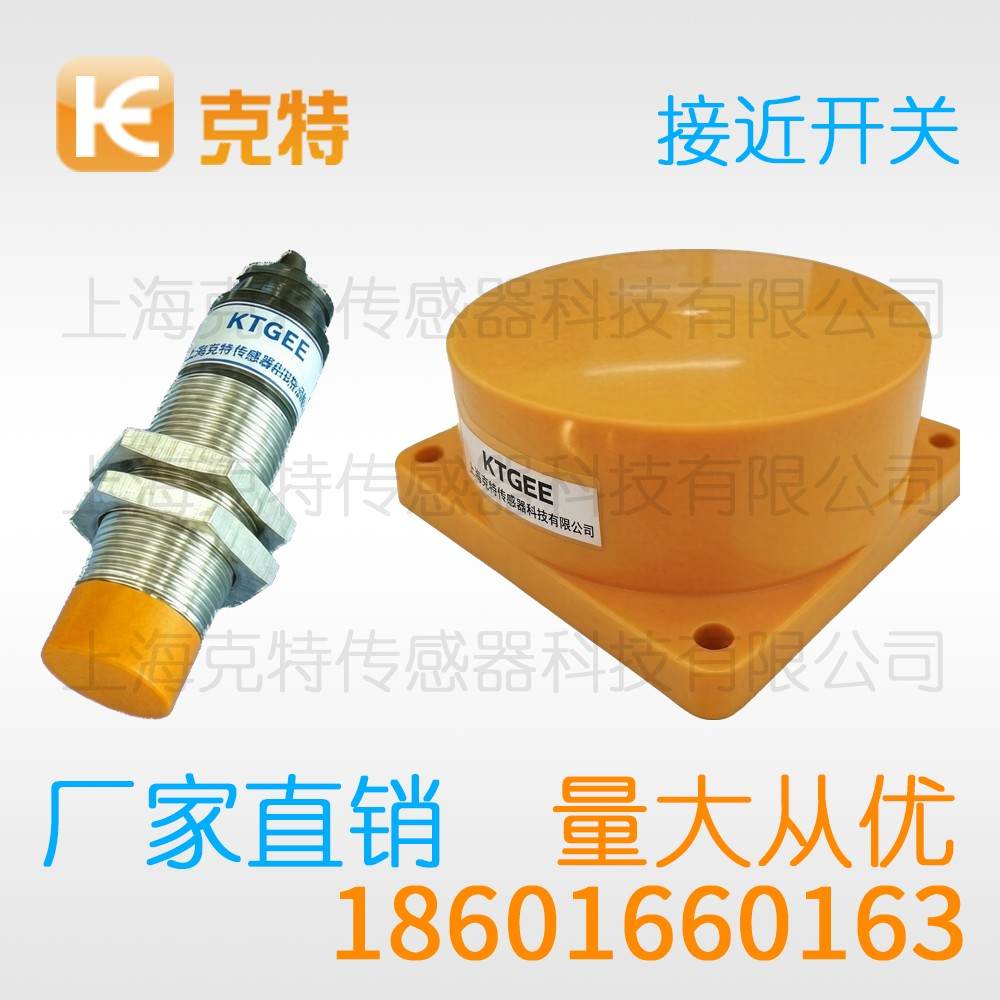

MA1T-S3010N-C3A2 克特 出线式金属感应面 接近开关

相比机械限位，克特接近开关没有触点磨损的烦恼。高温环境预留温漂余量，满温区动作点会整体下移。多探头同面安装，彼此距离设定要考虑相互磁场的牵制。养成记录装调值的习惯，后续维护会轻松许多。

MA1T - S3010N - C3A2 克特 标准出线式金属感应面接近开关

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		MA1T - S3010N - C3A2
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

仓储设备行业克特接近开关应用场合详解

克特接近开关的输出级分NPN与PNP两大类，接线前必须核对清楚。极性接反是新手最常犯的错误。接下来顺带把距离设定与环境因素一并说明。

一、配套使用场景

应用端，橡塑设备上用于模具合拢与顶出到位确认，室外输送场合要考虑昼夜温差与结露，样机验证通过后再批量上机更稳妥。

克特接近开关的应用范围覆盖机床、输送、包装与装配。

二、输出级接线规则

接线环节，带插接件的产品要确认针脚定义再对接，多台并联供电时要注意总电流余量，潮湿环境下的接线要做防潮处理。

克特接近开关接线前必须核对电源电压与输出逻辑。

在操作细节上，线缆过度拉扯会让芯线在引出处断裂，检修前必须断电并确认无残余能量。

原理层面，内部振荡级持续输出高频能量，振荡幅度随目标接近而单调下降。

接线环节，四线制产品同时给出常开与常闭两组信号，上电前用万用表核对极性与输出类型。

环境因素方面，强烈振动可能让支架松动并改变安装距离，金属挡板与安装板要留出足够间距。

三、风险点提示

需要留意的是，螺纹紧固力矩过大会压裂外壳，异常动作先查安装再怀疑产品，现场标识清楚能减少误操作。

克特接近开关的失效原因应分析并记录。

应用端，包装机械用到位检测控制推料与封口节拍，室外输送场合要考虑昼夜温差与结露。

四、功能要点

从输出特性看，额定动作距离在规格书中以符号Sn标注，重复精度指标通常在微米到毫米量级，现场更关心长期运行后的动作点稳定性。

在评估干扰时，检测面正前方的金属支架会衰减动作距离，相邻产品可错开安装角度或交替通电。

五、标定与复测

在取值时，目标垂直进入检测面时距离最稳定，设定值建议写入设备台账，标定工作最好由专人统一完成。

六、用法与操作

在操作层面，布线时动力线与信号线分开走线，使用中不要让检测面长期接触铁屑，调试过程中的异常现象要记下来。

就安装距离而言，回差过小容易在临界点出现抖动，标定要用实际目标材质与尺寸。

七、现场环境适配

从安装环境看，检测面正前方的金属支架会衰减动作距离，高温场合要核对额定工作温度范围，预防性的布置远胜于事后抢修。

八、振荡与整定机理

就振荡回路而言，检测面后方的线圈接入高频振荡回路，目标表面感应出涡流并持续消耗振荡能量，整个过程在微秒到毫秒量级内完成。

九、场景匹配要点

按现场分类，频繁启停的场合要关注响应频率，环境类别应写入技术协议，把场合条件写清楚能大幅减少返工。

适合的场合，高温炉前输送要核对耐温范围，不同场合的验收重点并不相同。

以上内容仅做参考，实际产品参数与本公司客服确认为准
