XSA V11161 克特

选用克特接近开关时，材质与距离是两个硬指标，两线制漏电流可能让PLC输入点状态异常。记录下来，后面维护省事。接线质量与后续故障率关系很大，三线制按棕蓝黑对应正负与信号，按图施工避免返工。

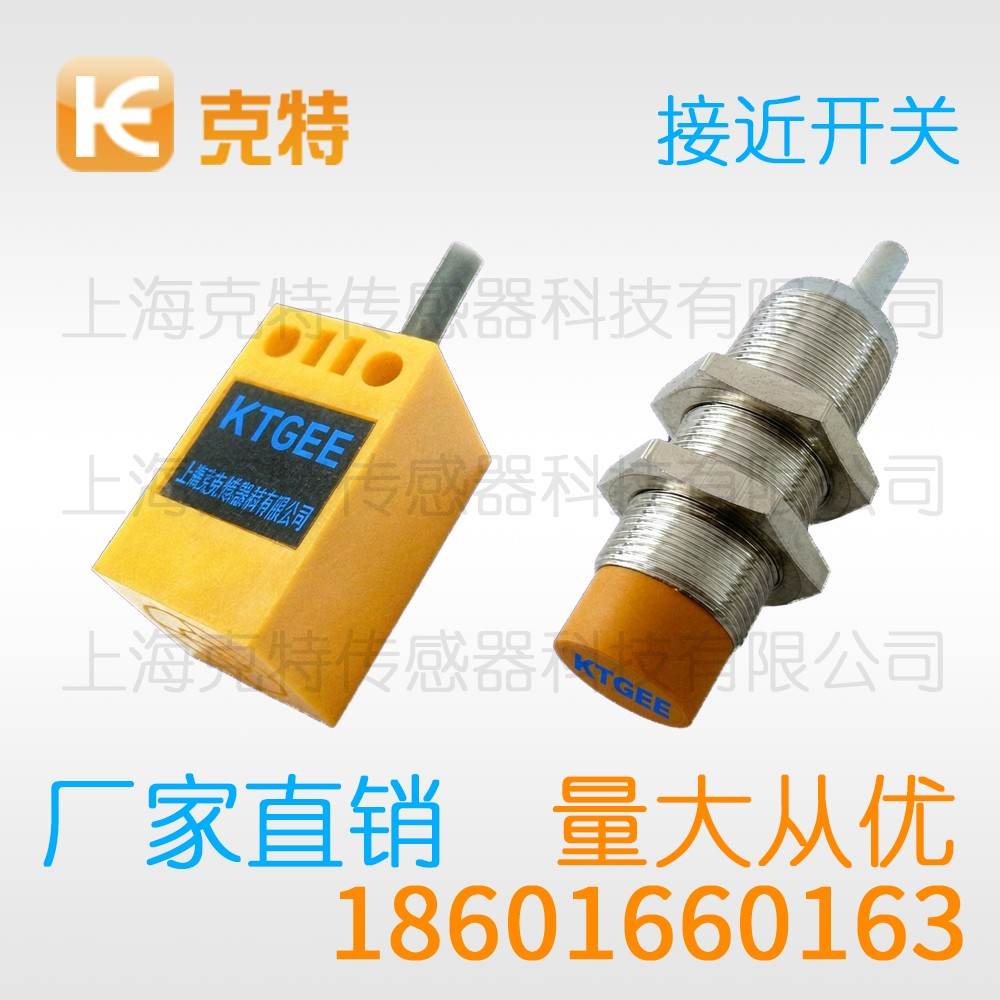

XSA V11161 克特 接近开关

非 埋 入/埋入	直流10-30VDC ，额定电压24V	NPN 常开
		常闭
		一开一闭
		PNP 常开
		常闭
		一开一闭
		二线常开
		二线常闭
	8VDC NAMUR传感器
	交流20-250VAC ，额定220V	二线常开
		二线常闭
		开闭转换
输出电流 lo	二线型 DC / AC	≤200mA / ≤300-500mA
	三线型 DC	≤ 300mA
输出电压降Ud	二线型 DC / AC	≤ 5V / 7V
	三线型 DC	≤1.5V
最小动作电流	≥3mA
品牌	克特18601660163
静态功耗	二线型 DC / AC	≤1mA / 2mA
	三线型 DC	≤15mA
型号	XSA V11161
回 差	≤ 5%
重复精度	≤5%
最高开关频率 f 埋入/ 非埋入/ 交流	600Hz/200Hz/25Hz
过载保护(直流）	是
极性保护	是
可检测体	磁性金属
环境温度 Ta	-15~+60℃
外壳材料	金属/塑料
防护等级	IP50-67 取决于接插件

借着这个话题，把克特接近开关的关键知识点整理出来，供同行参考，也便于新员工快速上手。

一、工作原理

线圈通电形成探测磁场后，一旦金属进入作用区，表面便感应出闭合涡流。涡流耗能令振荡幅度下滑，当跌落至门限以下，比较器翻转，驱动输出级动作。这套机制无需可见光、无需接触，对油污粉尘不敏感，是工业现场可靠的检测手段。

二、应用场景

注塑机的顶针复位、合模到位靠该器件确认；印刷机的纸张对边由该器件感知；起重设备的吊钩限位也常见其身影。凡是金属目标需要非接触判别有无或位置的场合，这款器件都能胜任，且后期几乎无需保养。

三、接线要点

两线制产品接线最简便，两根线串入回路即可，不分极性但有压降，适合替代机械限位。交流二线制可直接接入 90 至 250 伏电网，注意负载电流须处在器件标称范围，否则触点抖动。

四、安装环境考量

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、核心功能

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、操作要点

安装前先用样块在目标材质上实测动作距离，确认与标注相符。固定时扭矩适中，过紧会压裂外壳。调整检测面与被测面平行，偏斜会损失有效距离。通电后手动模拟一次完整动作，观察指示灯与控制器反馈。

七、距离整定

标称检测距离是在标准试样、规定安装条件下的理论值。实际设定应取标称值的七至八成作为可靠动作点，留出余量对抗材质差异与温漂。齐平型因磁场受限，有效距离短于非齐平型。

八、避坑要点

安装扭矩不可过大，螺纹滑牙后头部松动将直接改变动作点。屏蔽电缆的金属网仅有能一端接地，两端接地反而引入地环流。备件替换时连同线色定义一并核对，旧线褪色易造成错接。

九、适用场景

凡金属件需要判别有无、位置、转速且不便触碰的环节，都适合部署。若被测物为塑料、木材、液体，则应另选检测原理，不可强行套用电感式方案。

回到开头的问题，漏检与误动作多半源于设定与布置不当，而非器件本身。把距离留余量、把干扰隔开、把接线核对准，这款产品便能长期稳健服役。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产XSA V11161 克特

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
