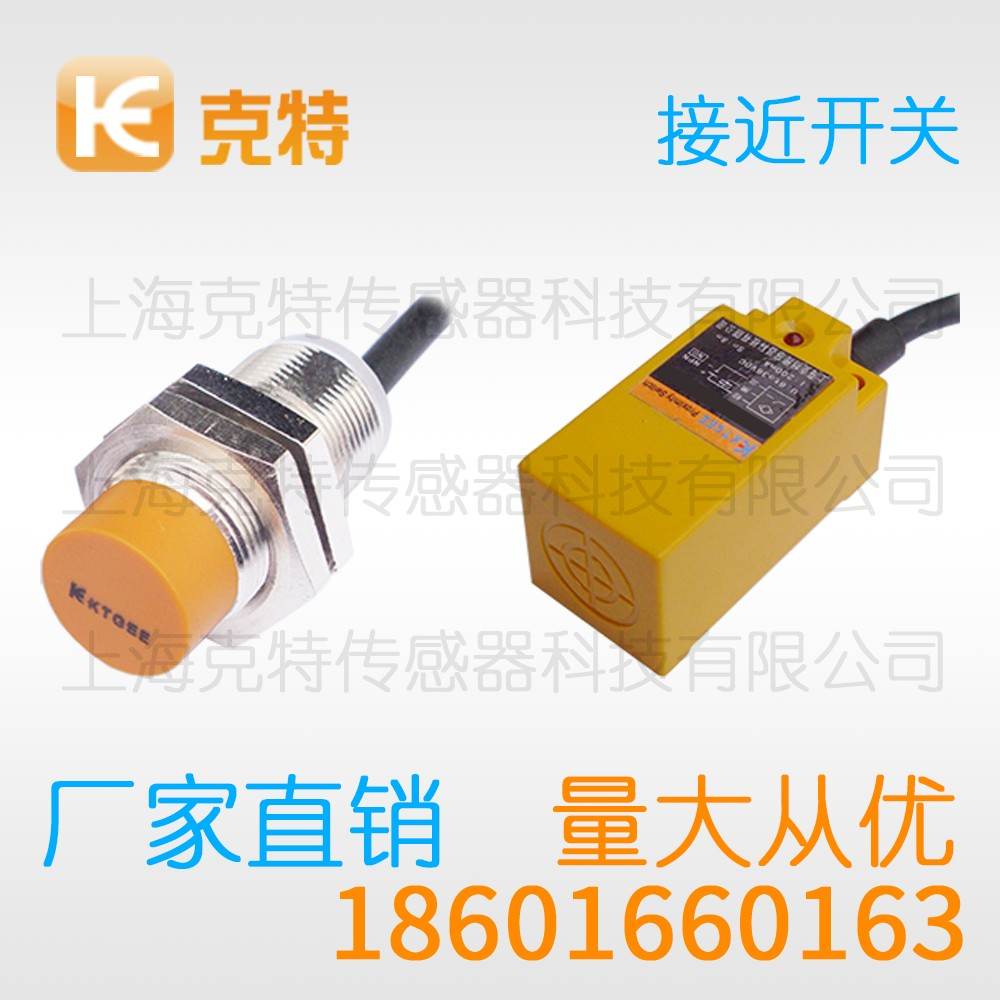

XS6 30B1MBL2 克特

克特接近开关个头不大，选型细节却最容易翻车，接线方式要与PLC输入的漏型或源型对应。这要在克特接近开关的选型阶段就算进去。常见的适用场合集中在金属检测位置，机床上下料与夹具定位，这类场合对参数一致性要求更严。

XS6 30B1MBL2 克特 接近开关

安装方式	额定检测距离		电源类型	输出类型		触点形式
埋入式/非埋入	按型号而定		直流 10~36 VDC	NPN		NO
			直流 10~36 VDC	NPN		NC
			直流 10~36 VDC	NPN		NO+NC
			直流 10~36 VDC	PNP		NO
			直流 10~36 VDC	PNP		NC
			直流 10~36 VDC	PNP		NO+NC
			直流 10~36 VDC	二线制		NO
			直流 10~36 VDC	二线制		NC
			交流 90~250 VAC	SCR可控硅		NO
			交流 90~250 VAC	SCR可控硅		NC
			交流 90~250 VAC	SCR可控硅		NO+NC
			-	继电器输出		-
型号	XS6 30B1MBL2
参数项目		参数值
控制输出 (DC)		50mA-200mA
控制输出 (SCR/继电器)		300mA, 500mA
品牌		克特18601660163
输出电压降 (DC/AC)		≤5V, ≤1.5V / ≤7V
消耗电流		≤13mA / ≤1mA / ≤2mA
差动距离		±10%
重复距离		≤10%
响应频率 (DC/AC)		200Hz / 20Hz
最小动作电流		3mA / 5mA
工作环境温度		-25℃ ~ +75℃
工作环境湿度		45% ~ 85%
绝缘电阻		≥50兆欧
外壳材料		金属/塑料

围绕克特接近开关，我们按工作原理、接线、环境、功能、用法、距离设定、注意点与适用场合，逐项拆解，帮您把这款器件用透。

一、检测机理

线圈通电形成探测磁场后，一旦金属进入作用区，表面便感应出闭合涡流。涡流耗能令振荡幅度下滑，当跌落至门限以下，比较器翻转，驱动输出级动作。这套机制无需可见光、无需接触，对油污粉尘不敏感，是工业现场可靠的检测手段。

二、应用场景

机床行业把这类传感器装在主轴罩、刀库与防护门上，监控门联锁与刀具更换。物流分拣线则把该器件埋入滚筒缝隙，感知包裹经过。电梯系统中，该器件承担平层与限位保护。应用场景贯穿制造、搬运、装配多个环节。

三、接线方式

两线制产品接线最简便，两根线串入回路即可，不分极性但有压降，适合替代机械限位。交流二线制可直接接入 90 至 250 伏电网，注意负载电流须处在器件标称范围，否则触点抖动。

四、环境因素

邻近两台传感器间距过近会相互干扰，应错开安装或拉开距离，必要时启用抗相互干扰型号。变频驱动、大电流线缆产生的磁场也会叠加噪声，布线时信号线避开动力线，单独走线槽。

五、器件功能

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、使用方法

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、距离整定

设定时把目标以正常工作姿态靠近，记录灯亮位置即为动作点，再后退至灯灭位置得到复位点，两者之差为回差。回差过小易在临界处抖动，可适当选择带回差型号。多台联用时逐台标定，防止相互牵连。

八、避坑要点

多型号混用场合，务必核对输出型式与电压，NPN 与 PNP 不可混接同一输入。负载电流超限会令输出级过热。出现偶发误动作，先排查邻近干扰与接地，再考虑器件本身。

九、适用场合

适合金属目标的非接触到位检测、计数与限位，尤其取代易损机械行程开关。在需要高频动作、长寿命、免维护的自动设备里价值突出。

综上，这款器件虽小，却是自动化产线可靠运行的基础元件。吃透原理、规范接线、合理设距、规避干扰，方能发挥其价值。后续我们会围绕具体行业场景继续分享实战经验。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产XS6 30B1MBL2 克特

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
