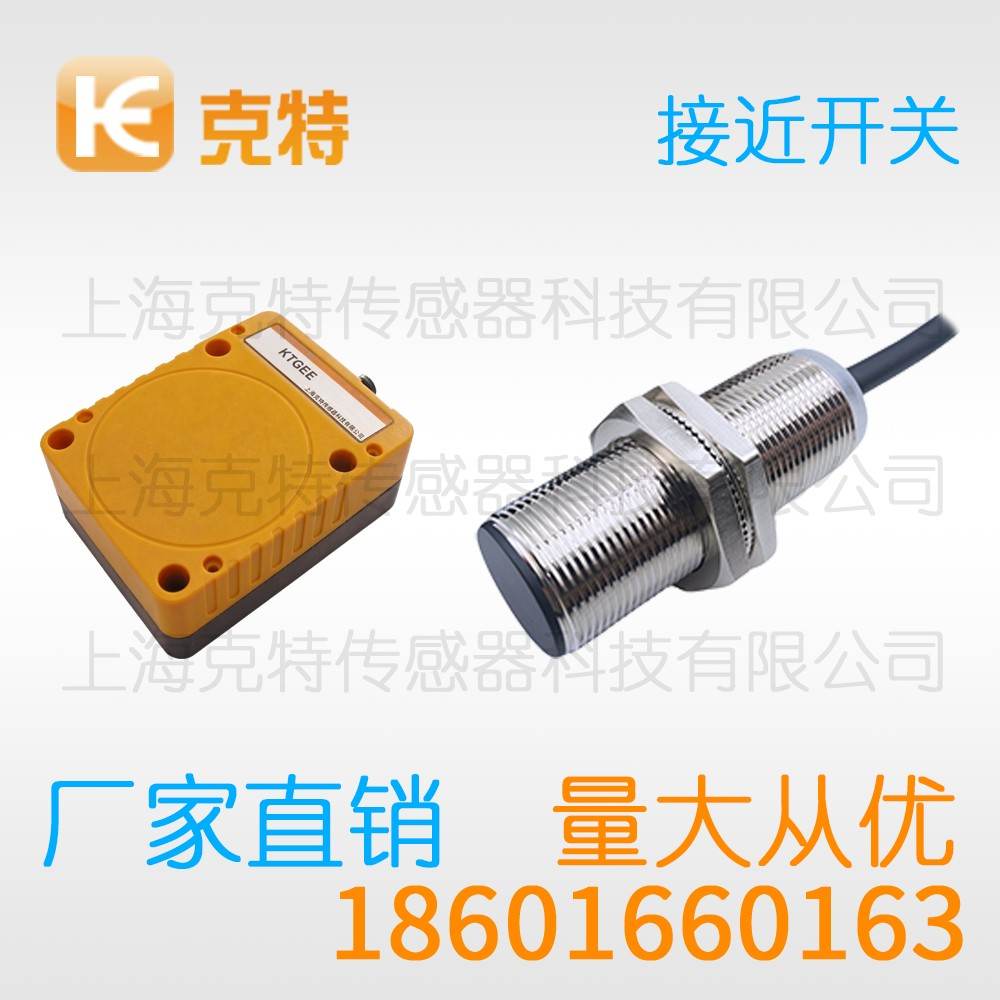

XS4 P12MA230 克特

评估克特接近开关，先看工况再比参数更靠谱，感应面沾上油污粉尘后动作点会漂移。这一条常被忽略。这类器件的应用点集中在物料与工件检测，气缸行程终点的到位信号，这一层需求最容易被漏掉。

XS4 P12MA230 克特 接近开关

参数名称	参数值	参数名称	参数值
型号	XS4 P12MA230
安装形式	埋入式/非埋入	工作电压	10-30VDC、90-250VAC、90-380VAC
品牌	克特18601660163	静态电流	DC≤2.5mA
检查距离	按型号标准	响应频率	20-1000Hz
回差值	小于检测距离的10%	电流输出	200mA、300mA、500mA、
标准检测体	检查面而定	防护等级	IP50-IP66
残留电压	DC三线式：≤1.5VDC，DC二线式：≤4VDC，AC二线式：≤8VAC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min（500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S²(50G) X、Y、Z各方向3次
环境温度	工作时：-30 to +80℃(未结冰状态下)
	储存时：-30 to +80℃未结冰状态下
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示（红色LED）

借着这个话题，把克特接近开关的关键知识点整理出来，供同行参考，也便于新员工快速上手。

一、检测机理

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、典型应用

在自动化产线中，此类器件广泛用于工件计数、到位确认、行程限位与缺料报警。冲压设备用该器件判断滑块位置，包装机用该器件确认料袋到位，传送系统用该器件触发分流气缸。由于检测面不与产品接触，即便面对油污、粉尘环境也能稳定工作。

三、接线方式

常用三线制直流产品分 NPN 与 PNP 两种输出。以 PNP 为例，棕色线接电源正，蓝色线接电源负，黑色线为信号输出，负载串接于输出与电源正之间。接线前务必断电，核对线色与样本一致，防止反接烧毁。

四、周围环境的影响

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、功能特点

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、操作要点

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、检测距离的设定

标称检测距离是在标准试样、规定安装条件下的理论值。实际设定应取标称值的七至八成作为可靠动作点，留出余量对抗材质差异与温漂。齐平型因磁场受限，有效距离短于非齐平型。

八、注意事项

严禁带电插拔与反接电源，尽管部分产品有保护，频繁违规仍会损伤。非齐平型检测面四周不可贴金属，否则距离骤减。强磁场环境要选抗扰型号并规范布线。

九、适用场合

在振动、油污、粉尘等恶劣环境表现稳健，是工业现场主力检测元件。选型时结合材质、距离、安装方式与电气接口，方能发挥效益。

回到开头的问题，漏检与误动作多半源于设定与布置不当，而非器件本身。把距离留余量、把干扰隔开、把接线核对准，这款产品便能长期稳健服役。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产XS4 P12MA230 克特

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
