XS6 08B1NAL2 克特

采购克特接近开关与用好这类器件，是两件不同的事，带指示灯的型号排查故障时省不少事。建议写进作业指导书里。选型阶段就要把环境因素算进距离余量，电源电压波动超出容差，回滞区间可能扩大。

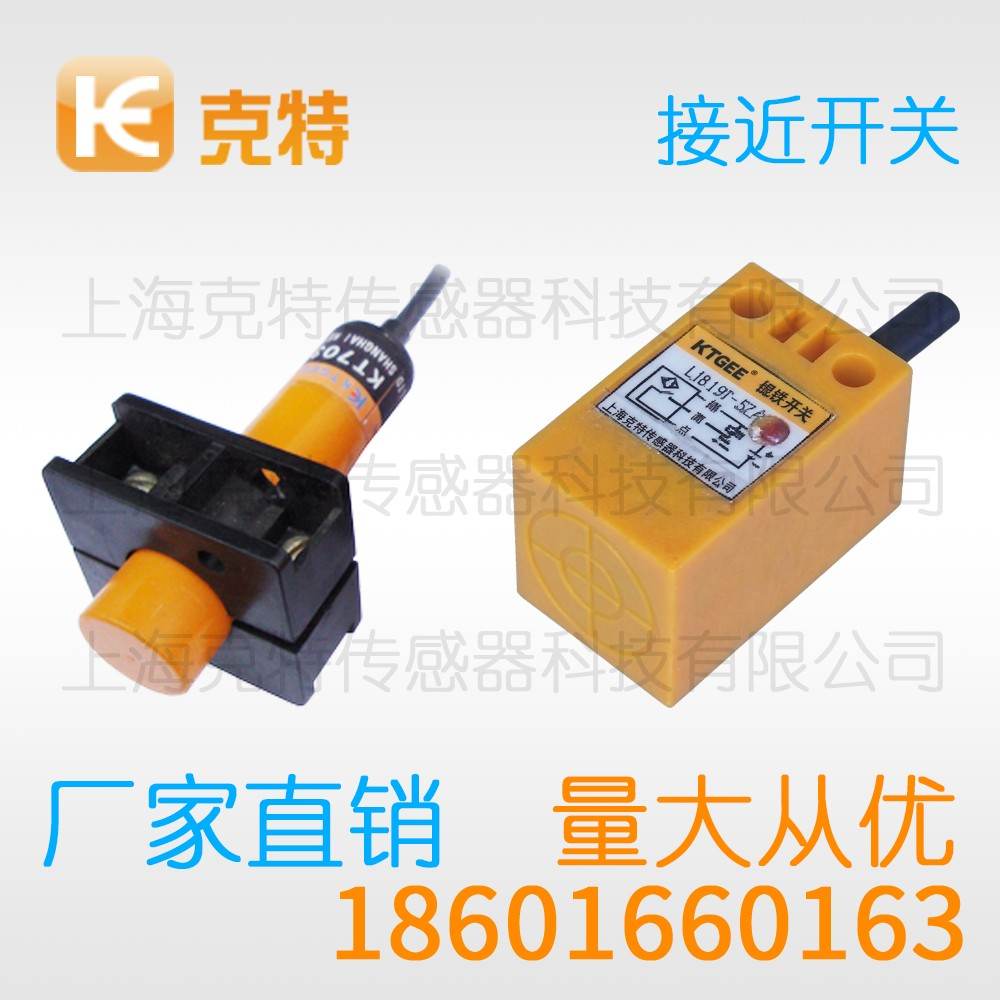

XS6 08B1NAL2 克特 接近开关

安装方式	额定检测距离		电源类型	输出类型		触点形式
埋入式/非埋入	按型号而定		直流 10~36 VDC	NPN		NO
			直流 10~36 VDC	NPN		NC
			直流 10~36 VDC	NPN		NO+NC
			直流 10~36 VDC	PNP		NO
			直流 10~36 VDC	PNP		NC
			直流 10~36 VDC	PNP		NO+NC
			直流 10~36 VDC	二线制		NO
			直流 10~36 VDC	二线制		NC
			交流 90~250 VAC	SCR可控硅		NO
			交流 90~250 VAC	SCR可控硅		NC
			交流 90~250 VAC	SCR可控硅		NO+NC
			-	继电器输出		-
型号	XS6 08B1NAL2
参数项目		参数值
控制输出 (DC)		50mA-200mA
控制输出 (SCR/继电器)		300mA, 500mA
品牌		克特18601660163
输出电压降 (DC/AC)		≤5V, ≤1.5V / ≤7V
消耗电流		≤13mA / ≤1mA / ≤2mA
差动距离		±10%
重复距离		≤10%
响应频率 (DC/AC)		200Hz / 20Hz
最小动作电流		3mA / 5mA
工作环境温度		-25℃ ~ +75℃
工作环境湿度		45% ~ 85%
绝缘电阻		≥50兆欧
外壳材料		金属/塑料

围绕克特接近开关，我们按工作原理、接线、环境、功能、用法、距离设定、注意点与适用场合，逐项拆解，帮您把这款器件用透。

一、检测机理

线圈通电形成探测磁场后，一旦金属进入作用区，表面便感应出闭合涡流。涡流耗能令振荡幅度下滑，当跌落至门限以下，比较器翻转，驱动输出级动作。这套机制无需可见光、无需接触，对油污粉尘不敏感，是工业现场可靠的检测手段。

二、应用场景

注塑机的顶针复位、合模到位靠该器件确认；印刷机的纸张对边由该器件感知；起重设备的吊钩限位也常见其身影。凡是金属目标需要非接触判别有无或位置的场合，这款器件都能胜任，且后期几乎无需保养。

三、接线要点

常用三线制直流产品分 NPN 与 PNP 两种输出。以 PNP 为例，棕色线接电源正，蓝色线接电源负，黑色线为信号输出，负载串接于输出与电源正之间。接线前务必断电，核对线色与样本一致，防止反接烧毁。

四、周围环境的影响

周围存在大面积铁磁金属会分流磁场，缩短有效检测距离，故非齐平安装时两侧应留出样本规定的净空。高温令线圈参数漂移，选型要核对工作温度上限。强振动场合需配减振支架，避免螺纹松脱。

五、器件功能

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、现场用法

安装前先用样块在目标材质上实测动作距离，确认与标注相符。固定时扭矩适中，过紧会压裂外壳。调整检测面与被测面平行，偏斜会损失有效距离。通电后手动模拟一次完整动作，观察指示灯与控制器反馈。

七、检测距离的设定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、使用注意

安装扭矩不可过大，螺纹滑牙后头部松动将直接改变动作点。屏蔽电缆的金属网仅有能一端接地，两端接地反而引入地环流。备件替换时连同线色定义一并核对，旧线褪色易造成错接。

九、适用场合

凡金属件需要判别有无、位置、转速且不便触碰的环节，都适合部署。若被测物为塑料、木材、液体，则应另选检测原理，不可强行套用电感式方案。

综上，这款器件虽小，却是自动化产线可靠运行的基础元件。吃透原理、规范接线、合理设距、规避干扰，方能发挥其价值。后续我们会围绕具体行业场景继续分享实战经验。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产XS6 08B1NAL2 克特

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
