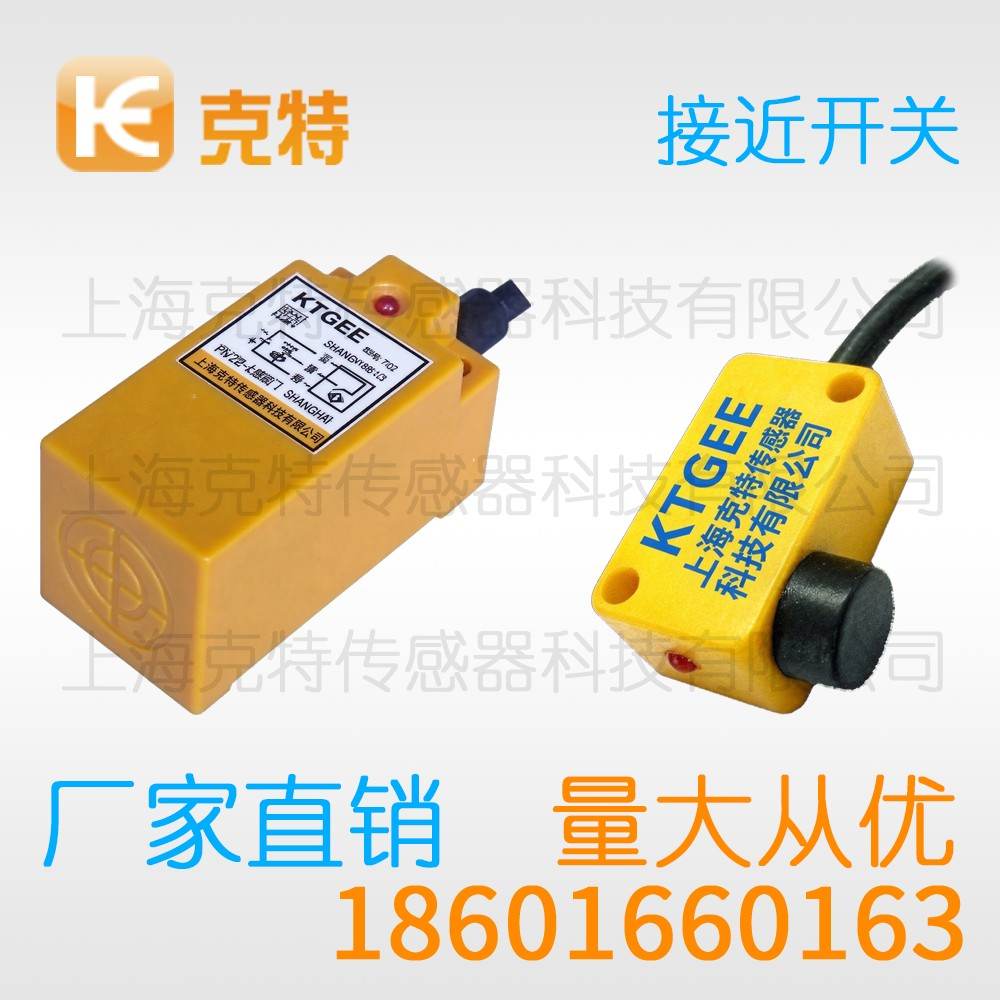

TY30-4015B 克特

克特接近开关的价格差距，多体现在防护与一致性上，屏蔽与接地做不到位，信号漂移会很明显。备件按同型号准备最稳妥。检测线圈通电后形成交变磁场，阻值上升使振荡幅度跌落，原理清楚，参数才看得懂。

TY30-4015B 克特 接近开关

分类	类型	输出形式	参数值
型号	TY30-4015B
安装方式			非屏蔽式（非埋入式）/屏蔽式（埋入式）
功能	直流型	NPN	NO
			NC
			NO+NC
		PNP	NO
			NC
			NO+NC
		二线制	NO
			NC
	交流型	二线制	NO
			NC
		三线制	NO+NC
检测距离			按标准距离
设定距离			标准距离80%
品牌			克特18601660163
滞后距离			检测距离的10%以下
检测物体			磁性金属（非磁性金属时检测距离减小）
标准检测物体			按检查面而定
响应频率			DC: 0.5kHz AC: 25Hz
电源电压			直流型：DC12—24V（6-36V）脉动（P-P）10%以下 交流型：AC110—220V（36—250V）50/60Hz
耐电压			AC1000V 50/60Hz 1min 充电部分与外壳间
电压的影响			额定电源电压范围±15%以内、额定电源电压值时±10%检测距离以内
消耗电流			N.P型：13mA以下，D型：0.8mA以下，A型：1.7mA以下
控制输出			N.P型：300mA以下，D型：200mA以下，A型：400mA以下
回路保护			N.P.D型：逆连接保护、浪涌吸收、负载短路保护 A型：浪涌吸收
环境温、湿度			动作时、保存时：各-30—+65℃（不结冰、不结霜） 动作时、保存时：各35—95%RH
温度的影响			温度范围-30—+65℃，+23℃时、±15%检测距离以内 温度范围-25—+60℃，+23℃时、±10%检测距离以内
绝缘阻抗			50MΩ以上（DC500兆欧表）充电部分与外壳间
材质			外壳：黄铜镀镍/塑料 检测面：ABS
保护构造			IP50-67（IEC规格）

围绕克特接近开关，我们按工作原理、接线、环境、功能、用法、距离设定、注意点与适用场合，逐项拆解，帮您把这款器件用透。

一、工作原理

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、典型应用

机床行业把这类传感器装在主轴罩、刀库与防护门上，监控门联锁与刀具更换。物流分拣线则把该器件埋入滚筒缝隙，感知包裹经过。电梯系统中，该器件承担平层与限位保护。应用场景贯穿制造、搬运、装配多个环节。

三、电气接线

直流三线中，NPN 输出为低电平有效，负载接在电源正与黑线之间；PNP 则高电平有效，负载接在黑线与电源负之间。PLC 输入点类型须与之匹配，混接会导致信号无法识别，调试时务必看清样本标注。

四、环境因素

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、核心功能

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、操作要点

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、距离整定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、避坑要点

严禁带电插拔与反接电源，尽管部分产品有保护，频繁违规仍会损伤。非齐平型检测面四周不可贴金属，否则距离骤减。强磁场环境要选抗扰型号并规范布线。

九、适用场景

适合金属目标的非接触到位检测、计数与限位，尤其取代易损机械行程开关。在需要高频动作、长寿命、免维护的自动设备里价值突出。

技术水平在进步，基础器件的使用功力仍决定设备稳定性。希望这篇梳理能帮您在选型与维护时少踩坑。欢迎结合本职行业交流更多案例。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TY30-4015B 克特

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
