TP-R8N1 克特

选用克特接近开关时，材质与距离是两个硬指标，感应面沾上油污粉尘后动作点会漂移。调试时多花时间能省下停机损失。克特接近开关的适用场合有明确边界，风电偏航与变桨位置反馈，现场条件优先于样本参数。

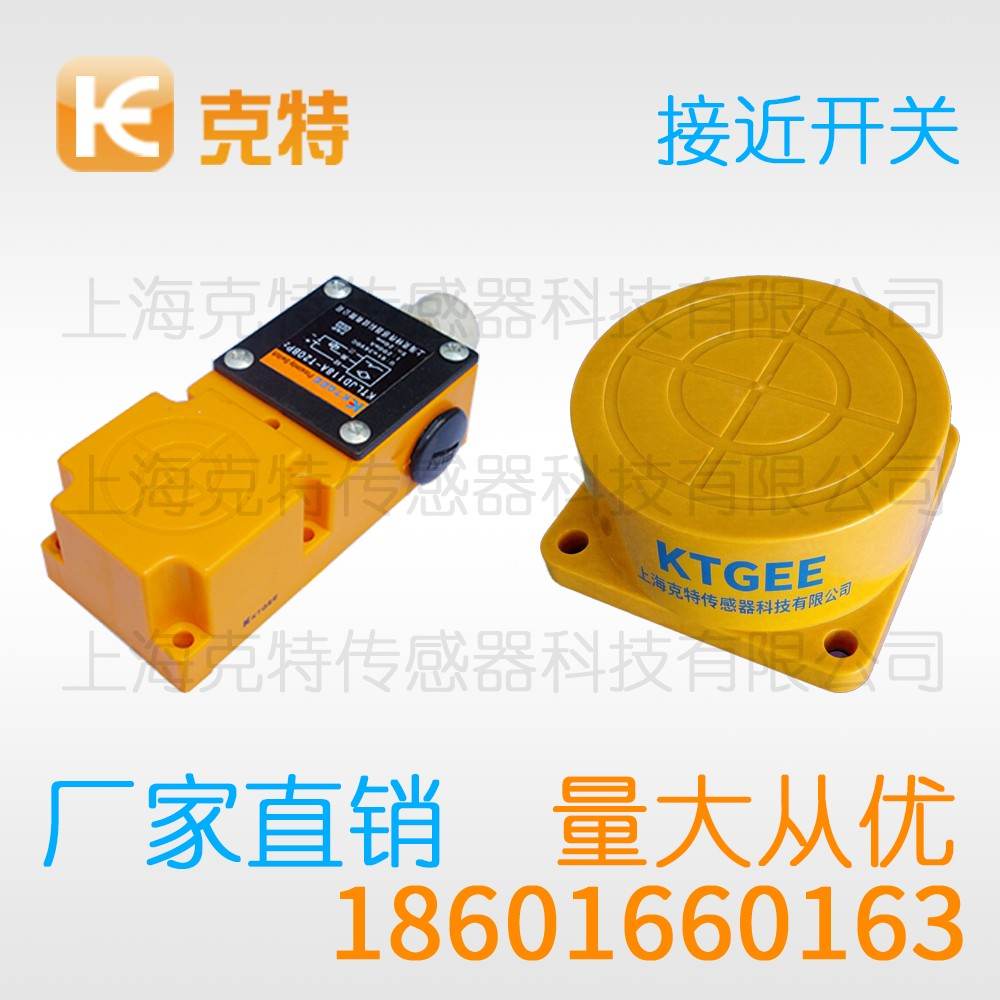

TP-R8N1 克特 接近开关

● 可选电源逆极性保护功能，短路保护功能
● 长寿命和高可靠性，经济适用，操作简单
● 性能优秀
安装方式		埋入式	非埋入式
直流两线	NO
	NC
直流三线	PNP NO
	PNP NC
	NPN NO
	NPN NC
交流两线	NO
	NC
感应距离Sn	按型号标准
型号	TP-R8N1
适用区域（mm）	80%实际检查距离
外壳材质	CuZn镀镍/塑料
工作温度	-25~60℃
防护等级	按需选择防水等级
品牌	克特18601660163
工作电压	直流两线 6-36V 直流三线 10-30V 交流两线 30-240VAC
工作电流	直流两线 100mA 直流三线 200mA 交流两线 200mA
空载电流	直流两线 ≤0.8mA 直流三线 ≤8mA 交流两线 ≤2.5mA
开关频率	直流两线 500HZ 直流三线 500Hz 交流两线 20Hz
电压降	直流两线 ≤5.5V 直流三线 ≤1.7V 交流两线 ≤8.5V
逆极性保护	可选
短路保护	可选
接线方式	线缆式、接插件式
以上数据来源于本公司实验室，以供参考

谈到工厂里的到位检测，绕不开克特接近开关。看似简单的小圆柱，内部却藏着精密电磁设计。从原理到接线，从选型到避坑，弄懂这些能让设备少走弯路。

一、工作原理

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、产品应用

机床行业把这类传感器装在主轴罩、刀库与防护门上，监控门联锁与刀具更换。物流分拣线则把该器件埋入滚筒缝隙，感知包裹经过。电梯系统中，该器件承担平层与限位保护。应用场景贯穿制造、搬运、装配多个环节。

三、接线方式

常用三线制直流产品分 NPN 与 PNP 两种输出。以 PNP 为例，棕色线接电源正，蓝色线接电源负，黑色线为信号输出，负载串接于输出与电源正之间。接线前务必断电，核对线色与样本一致，防止反接烧毁。

四、环境因素

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、功能特点

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、使用方法

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、距离整定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、避坑要点

安装扭矩不可过大，螺纹滑牙后头部松动将直接改变动作点。屏蔽电缆的金属网仅有能一端接地，两端接地反而引入地环流。备件替换时连同线色定义一并核对，旧线褪色易造成错接。

九、部署场合

适合金属目标的非接触到位检测、计数与限位，尤其取代易损机械行程开关。在需要高频动作、长寿命、免维护的自动设备里价值突出。

回到开头的问题，漏检与误动作多半源于设定与布置不当，而非器件本身。把距离留余量、把干扰隔开、把接线核对准，这款产品便能长期稳健服役。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TP-R8N1 克特

产品特点：接近开关
