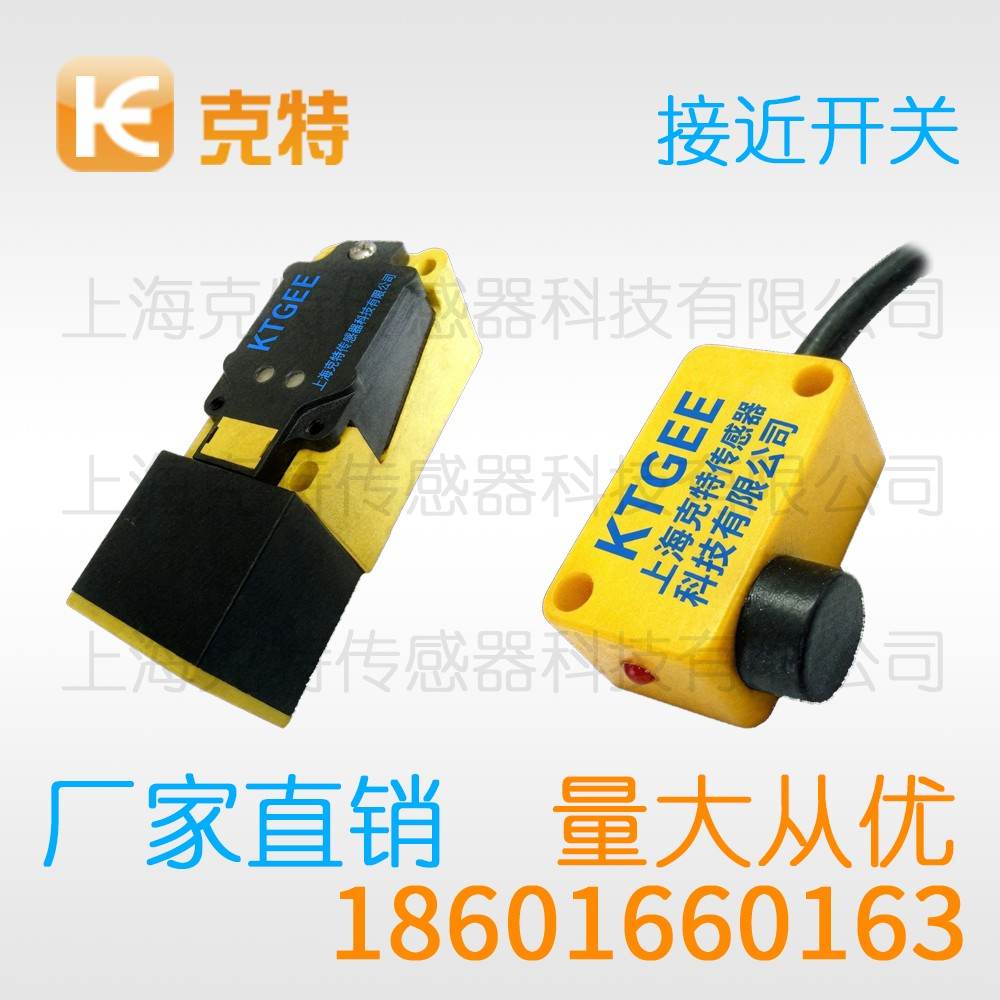

SMS D4015PA 克特 接近开关

克特接近开关个头不大，选型细节却最容易翻车，温度变化会让整定好的动作点缓慢移动。建议写进作业指导书里。把禁忌清单贴在配电柜上并不为过，两线制漏电流对高阻输入的影响要评估，带电插拔容易击穿输出级。

SMS D4015PA 克特 接近开关

参数分类	参数项目	参数值
型号	SMS D4015PA
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

谈到工厂里的到位检测，绕不开克特接近开关。看似简单的小圆柱，内部却藏着精密电磁设计。从原理到接线，从选型到避坑，弄懂这些能让设备少走弯路。

一、检测机理

其检测本质是利用金属对交变磁场的吸收。不同材质导磁率与电阻率差异，导致同等距离下检测灵敏度不同。普通碳钢响应最稳定，有色金属如铜铝需按系数折算有效距离。工程选型时应当结合实际被测材料，核对样本给出的减倍率，避免现场出现漏检。

二、典型应用

在自动化产线中，此类器件广泛用于工件计数、到位确认、行程限位与缺料报警。冲压设备用该器件判断滑块位置，包装机用该器件确认料袋到位，传送系统用该器件触发分流气缸。由于检测面不与产品接触，即便面对油污、粉尘环境也能稳定工作。

三、电气接线

四线制同时提供常开与常闭两组信号，便于冗余与互锁设计。屏蔽型引出线带金属网，安装时网层单端接地，可削弱外部干扰。接线端子要拧紧，松动会引发时通时断。

四、安装环境考量

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、核心功能

除基本到位检测，还可实现转速测量、零件有无判别、行程保护。配合计数器完成产量统计。宽电压设计令同一型号适配多种控制柜，降低备件种类。

六、操作要点

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、检测距离的设定

设定时把目标以正常工作姿态靠近，记录灯亮位置即为动作点，再后退至灯灭位置得到复位点，两者之差为回差。回差过小易在临界处抖动，可适当选择带回差型号。多台联用时逐台标定，防止相互牵连。

八、注意事项

多型号混用场合，务必核对输出型式与电压，NPN 与 PNP 不可混接同一输入。负载电流超限会令输出级过热。出现偶发误动作，先排查邻近干扰与接地，再考虑器件本身。

九、适用场景

适用于机床、包装、物流、电梯、橡塑、纺织、冶金、水利等场合。对非金属目标则力不从心，此时应改用电容式或光电式方案。

技术水平在进步，基础器件的使用功力仍决定设备稳定性。希望这篇梳理能帮您在选型与维护时少踩坑。欢迎结合本职行业交流更多案例。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
