TL-B5PE1 克特

评估克特接近开关，先看工况再比参数更靠谱，两线制漏电流可能让PLC输入点状态异常。这要在克特接近开关的选型阶段就算进去。距离整定是发挥性能的关键一步，串联供电的型号距离略有下降，余量不足时轻微扰动就会误动作。

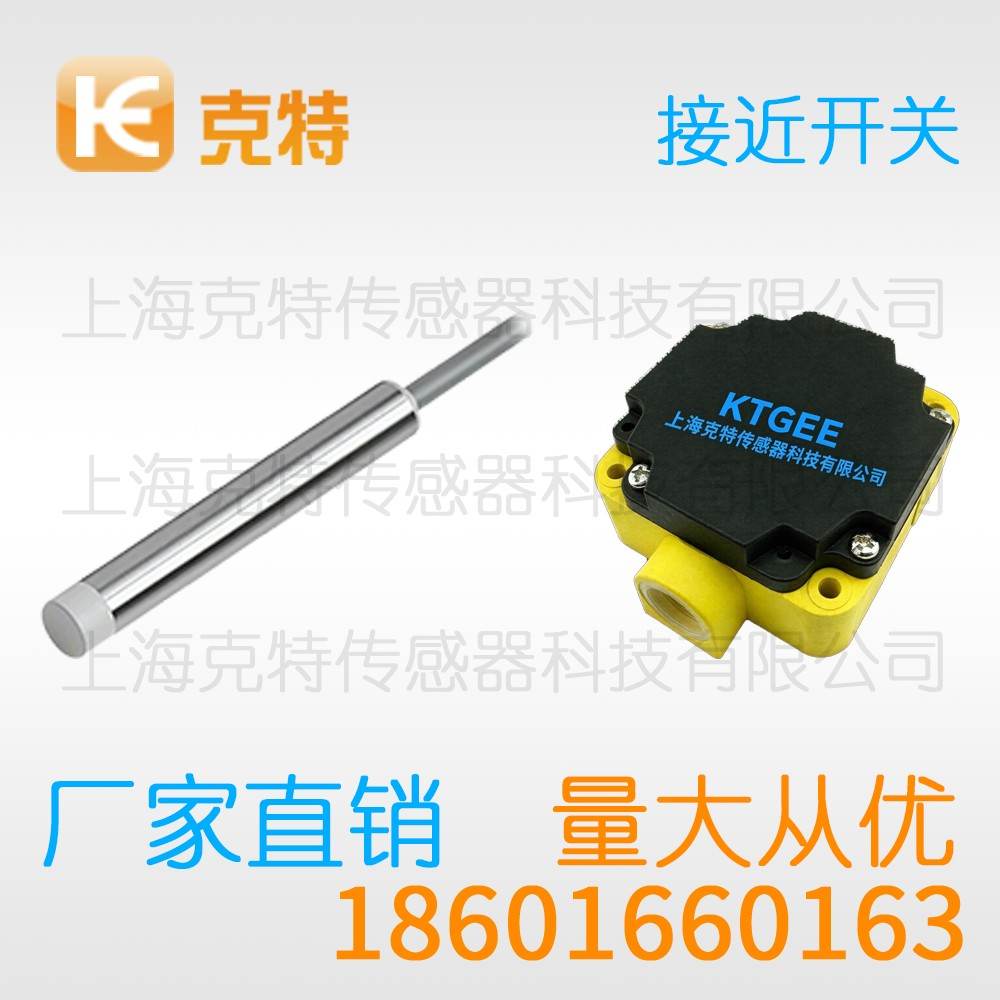

TL-B5PE1 克特 接近开关

参数项目	类型	规格参数
型号	TL-B5PE1
安装方式	埋入式/非埋入
额定检测距离	按照标准
可靠检测距离	标准距离的80%
直流三线	NPN 常开
	NPN 常闭
	PNP 常开
	PNP 常闭
直流二线	常开
	常闭
交流二线	常开
	常闭
供电电压	直流三线：DC10-30V 直流二线：DC10-30V 交流二线：DC10-30V
电压降	直流三线：<1.9V 直流二线：<6V
负载电流	直流三线：≤200mA 直流二线：≤200mA 交流二线：≤200mA
消耗电流	直流三线：<10mA 直流二线：<10mA 交流二线：<0.8mA
漏电流	直流三线：<0.01mA 直流二线：<0.3mA 交流二线：<0.01mA
绝缘电压	直流三线：1000V/AC 60S 直流二线：1000V/AC 60S 交流二线：500V/AC 60S
开关频率	直流三线：1000Hz 直流二线：500Hz 交流二线：300Hz
短路保护/反接保护	直流三线：有/有 直流二线：有/有 交流二线：有/有
指示灯	红色LED
工作温度	-25℃至+70℃
品牌	克特18601660163
外壳材质	H62铜 镀镍或塑料
检测面材质	PBT
连接方式	M12航插或 PVC线缆

产线节拍越来越快，传统机械触点的响应早已跟不上。克特接近开关凭借毫秒级反应与免维护特性，成了自动化现场的常客。本文把使用要点一次讲清。

一、工作原理解读

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、典型应用

橡塑与纺织机械常在高温、振动工况下运行，此类产品凭借全金属封装与抗振设计，胜任长期连续监测。立体仓库的堆垛机依靠该器件定位货位，农业机械在泥水飞溅场合用该器件测转速。跨行业落地证明其适应能力。

三、电气接线

两线制产品接线最简便，两根线串入回路即可，不分极性但有压降，适合替代机械限位。交流二线制可直接接入 90 至 250 伏电网，注意负载电流须处在器件标称范围，否则触点抖动。

四、安装环境考量

环境湿度与轻微淋水对全封装型号影响有限，但接线盒处仍需做好密封。粉尘堆积过厚会遮挡检测面，应定期清理。磁性屑末吸附在头部会令输出误动作，停机时顺手擦净可省去不少故障排查时间。

五、功能特点

除基本到位检测，还可实现转速测量、零件有无判别、行程保护。配合计数器完成产量统计。宽电压设计令同一型号适配多种控制柜，降低备件种类。

六、操作要点

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、距离整定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、注意事项

安装扭矩不可过大，螺纹滑牙后头部松动将直接改变动作点。屏蔽电缆的金属网仅有能一端接地，两端接地反而引入地环流。备件替换时连同线色定义一并核对，旧线褪色易造成错接。

九、适用场合

适用于机床、包装、物流、电梯、橡塑、纺织、冶金、水利等场合。对非金属目标则力不从心，此时应改用电容式或光电式方案。

把以上要点落到现场，多数检测难题都能化解。建议工程师建立本单位常用型号清单，统一电气接口，减少备件与误接风险。持续积累，方能游刃有余。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产TL-B5PE1 克特

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
