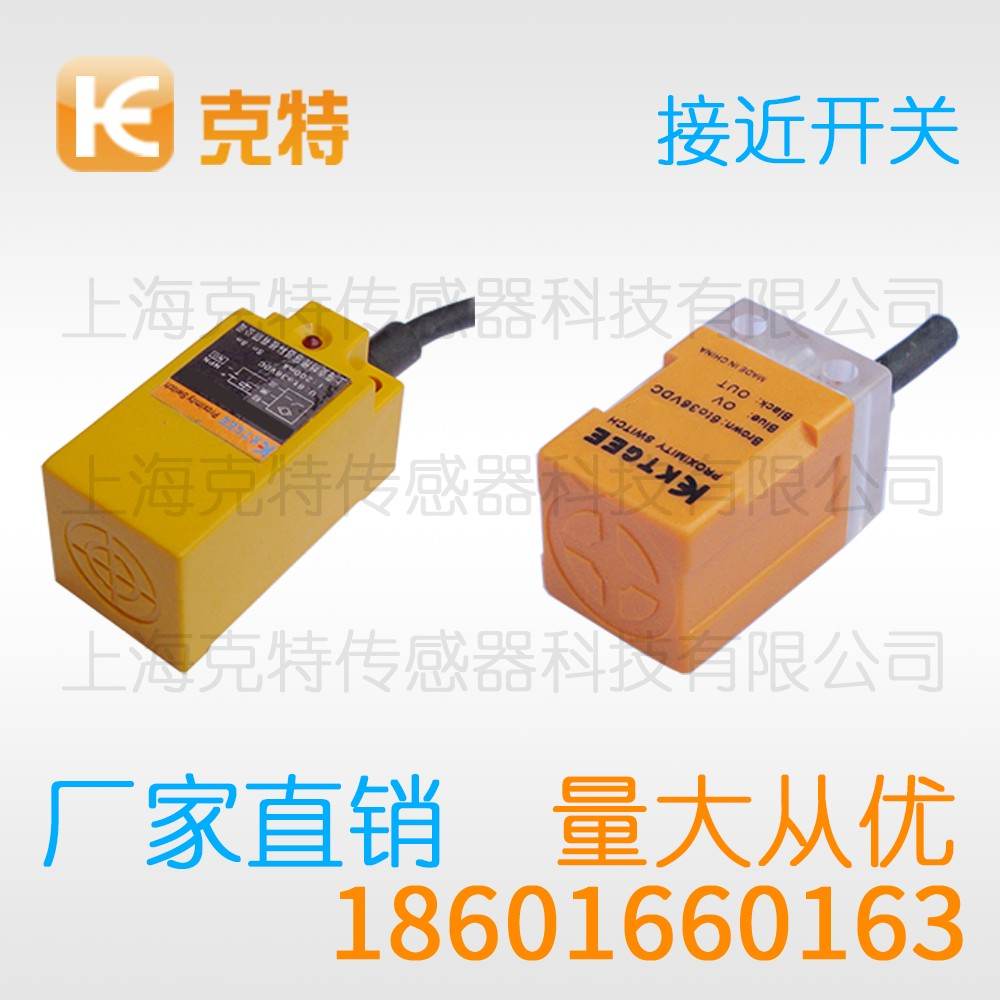

OB-FD10NK 克特 接近开关

选用克特接近开关时，材质与距离是两个硬指标，可靠值比额定值更适合作为整定依据。建议写进作业指导书里。周边环境对检测结果的影响很直接，焊机谐波耦合进信号线，现场表现会与样本值差一截。

OB-FD10NK 克特 接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	OB-FD10NK
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

在金属零件的检测环节，接触式开关的寿命始终是隐患。克特接近开关以非接触方式工作，恰好弥补这一短板。下面从多个维度聊聊该器件的工程价值与用法。

一、工作原理

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、应用场景

机床行业把这类传感器装在主轴罩、刀库与防护门上，监控门联锁与刀具更换。物流分拣线则把该器件埋入滚筒缝隙，感知包裹经过。电梯系统中，该器件承担平层与限位保护。应用场景贯穿制造、搬运、装配多个环节。

三、接线要点

两线制产品接线最简便，两根线串入回路即可，不分极性但有压降，适合替代机械限位。交流二线制可直接接入 90 至 250 伏电网，注意负载电流须处在器件标称范围，否则触点抖动。

四、环境因素

周围存在大面积铁磁金属会分流磁场，缩短有效检测距离，故非齐平安装时两侧应留出样本规定的净空。高温令线圈参数漂移，选型要核对工作温度上限。强振动场合需配减振支架，避免螺纹松脱。

五、功能特点

除基本到位检测，还可实现转速测量、零件有无判别、行程保护。配合计数器完成产量统计。宽电压设计令同一型号适配多种控制柜，降低备件种类。

六、操作要点

安装前先用样块在目标材质上实测动作距离，确认与标注相符。固定时扭矩适中，过紧会压裂外壳。调整检测面与被测面平行，偏斜会损失有效距离。通电后手动模拟一次完整动作，观察指示灯与控制器反馈。

七、动作距离设定

标称检测距离是在标准试样、规定安装条件下的理论值。实际设定应取标称值的七至八成作为可靠动作点，留出余量对抗材质差异与温漂。齐平型因磁场受限，有效距离短于非齐平型。

八、注意事项

检测面勿长期刮蹭硬物，划伤会削弱磁场发射。引线弯折半径要够大，反复折叠易断芯。存储时避开高温高湿，防止密封圈老化。

九、部署场合

凡金属件需要判别有无、位置、转速且不便触碰的环节，都适合部署。若被测物为塑料、木材、液体，则应另选检测原理，不可强行套用电感式方案。

回到开头的问题，漏检与误动作多半源于设定与布置不当，而非器件本身。把距离留余量、把干扰隔开、把接线核对准，这款产品便能长期稳健服役。

以上内容仅做参考，实际产品参数与本公司客服确认为准
