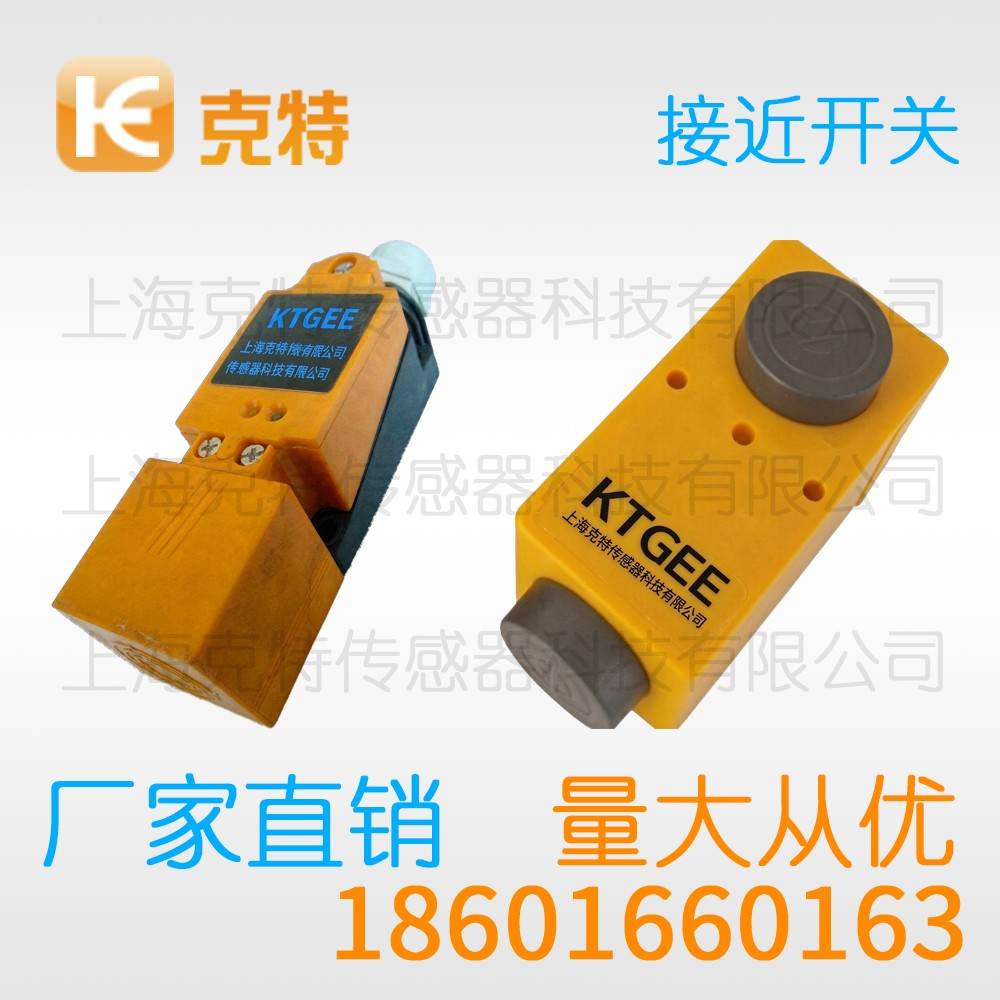

NBN15-30GK50-EO 克特 接近开关

克特接近开关的价格差距，多体现在防护与一致性上，两线制漏电流可能让PLC输入点状态异常。建议写进作业指导书里。选型阶段就要把环境因素算进距离余量，电源电压波动超出容差，输出可能出现抖动。

NBN15-30GK50-EO 克特 接近开关

参数项目	类型	规格参数
型号	NBN15-30GK50-EO
安装方式	埋入式/非埋入
额定检测距离	按照标准
可靠检测距离	标准距离的80%
直流三线	NPN 常开
	NPN 常闭
	PNP 常开
	PNP 常闭
直流二线	常开
	常闭
交流二线	常开
	常闭
供电电压	直流三线：DC10-30V 直流二线：DC10-30V 交流二线：DC10-30V
电压降	直流三线：<1.9V 直流二线：<6V
负载电流	直流三线：≤200mA 直流二线：≤200mA 交流二线：≤200mA
消耗电流	直流三线：<10mA 直流二线：<10mA 交流二线：<0.8mA
漏电流	直流三线：<0.01mA 直流二线：<0.3mA 交流二线：<0.01mA
绝缘电压	直流三线：1000V/AC 60S 直流二线：1000V/AC 60S 交流二线：500V/AC 60S
开关频率	直流三线：1000Hz 直流二线：500Hz 交流二线：300Hz
短路保护/反接保护	直流三线：有/有 直流二线：有/有 交流二线：有/有
指示灯	红色LED
工作温度	-25℃至+70℃
品牌	克特18601660163
外壳材质	H62铜 镀镍或塑料
检测面材质	PBT
连接方式	M12航插或 PVC线缆

在金属零件的检测环节，接触式开关的寿命始终是隐患。克特接近开关以非接触方式工作，恰好弥补这一短板。下面从多个维度聊聊该器件的工程价值与用法。

一、工作原理解读

其检测本质是利用金属对交变磁场的吸收。不同材质导磁率与电阻率差异，导致同等距离下检测灵敏度不同。普通碳钢响应最稳定，有色金属如铜铝需按系数折算有效距离。工程选型时应当结合实际被测材料，核对样本给出的减倍率，避免现场出现漏检。

二、应用场景

在自动化产线中，此类器件广泛用于工件计数、到位确认、行程限位与缺料报警。冲压设备用该器件判断滑块位置，包装机用该器件确认料袋到位，传送系统用该器件触发分流气缸。由于检测面不与产品接触，即便面对油污、粉尘环境也能稳定工作。

三、接线方式

常用三线制直流产品分 NPN 与 PNP 两种输出。以 PNP 为例，棕色线接电源正，蓝色线接电源负，黑色线为信号输出，负载串接于输出与电源正之间。接线前务必断电，核对线色与样本一致，防止反接烧毁。

四、周围环境的影响

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、器件功能

一些型号提供双色指示与自诊断，头部红灯亮表示得电，绿灯亮表示动作，状态一目了然。带短路保护的输出级在负载异常时自动限流，故障解除即恢复，减少烧件风险。

六、操作要点

安装前先用样块在目标材质上实测动作距离，确认与标注相符。固定时扭矩适中，过紧会压裂外壳。调整检测面与被测面平行，偏斜会损失有效距离。通电后手动模拟一次完整动作，观察指示灯与控制器反馈。

七、距离整定

标称检测距离是在标准试样、规定安装条件下的理论值。实际设定应取标称值的七至八成作为可靠动作点，留出余量对抗材质差异与温漂。齐平型因磁场受限，有效距离短于非齐平型。

八、使用注意

安装扭矩不可过大，螺纹滑牙后头部松动将直接改变动作点。屏蔽电缆的金属网仅有能一端接地，两端接地反而引入地环流。备件替换时连同线色定义一并核对，旧线褪色易造成错接。

九、适用场合

凡金属件需要判别有无、位置、转速且不便触碰的环节，都适合部署。若被测物为塑料、木材、液体，则应另选检测原理，不可强行套用电感式方案。

把以上要点落到现场，多数检测难题都能化解。建议工程师建立本单位常用型号清单，统一电气接口，减少备件与误接风险。持续积累，方能游刃有余。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
