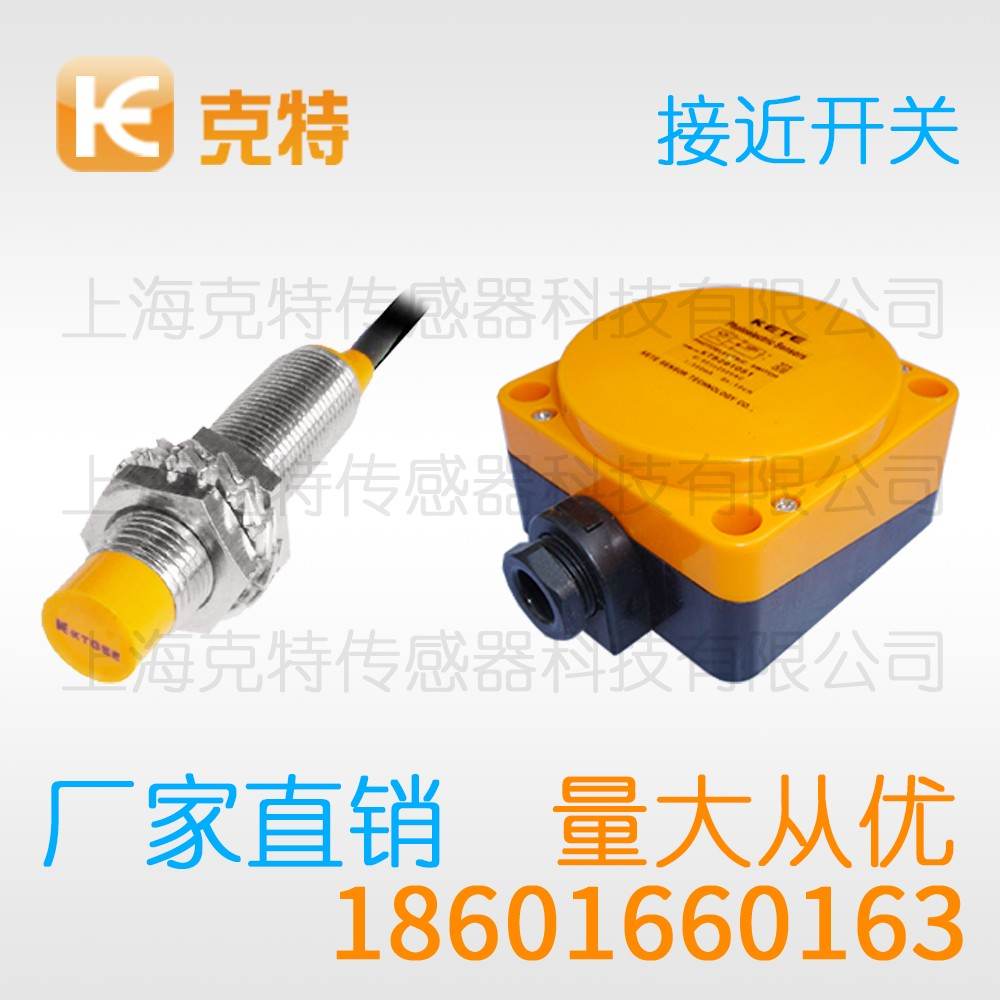

PRT30-15DO 克特 接近开关

克特接近开关的价格差距，多体现在防护与一致性上，接线方式要与PLC输入的漏型或源型对应。调试时多花时间能省下停机损失。常见的应用以计数与到位判断为主，料仓满料与缺料判别，计数场合要注意带速匹配。

PRT30-15DO 克特 接近开关

参数分类	参数项目	参数值
型号	PRT30-15DO
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

产线节拍越来越快，传统机械触点的响应早已跟不上。克特接近开关凭借毫秒级反应与免维护特性，成了自动化现场的常客。本文把使用要点一次讲清。

一、检测机理

其检测本质是利用金属对交变磁场的吸收。不同材质导磁率与电阻率差异，导致同等距离下检测灵敏度不同。普通碳钢响应最稳定，有色金属如铜铝需按系数折算有效距离。工程选型时应当结合实际被测材料，核对样本给出的减倍率，避免现场出现漏检。

二、应用场景

注塑机的顶针复位、合模到位靠该器件确认；印刷机的纸张对边由该器件感知；起重设备的吊钩限位也常见其身影。凡是金属目标需要非接触判别有无或位置的场合，这款器件都能胜任，且后期几乎无需保养。

三、接线要点

常用三线制直流产品分 NPN 与 PNP 两种输出。以 PNP 为例，棕色线接电源正，蓝色线接电源负，黑色线为信号输出，负载串接于输出与电源正之间。接线前务必断电，核对线色与样本一致，防止反接烧毁。

四、环境因素

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、核心功能

一些型号提供双色指示与自诊断，头部红灯亮表示得电，绿灯亮表示动作，状态一目了然。带短路保护的输出级在负载异常时自动限流，故障解除即恢复，减少烧件风险。

六、操作要点

首次投用建议做小批量试运行，记录不同批次工件的动作位置，取中间值作为设定基准。运行中若偶发不动作，优先检查目标是否偏离检测中线，多数情况由此引起而非器件失效。

七、检测距离的设定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、使用注意

严禁带电插拔与反接电源，尽管部分产品有保护，频繁违规仍会损伤。非齐平型检测面四周不可贴金属，否则距离骤减。强磁场环境要选抗扰型号并规范布线。

九、部署场合

适用于机床、包装、物流、电梯、橡塑、纺织、冶金、水利等场合。对非金属目标则力不从心，此时应改用电容式或光电式方案。

技术水平在进步，基础器件的使用功力仍决定设备稳定性。希望这篇梳理能帮您在选型与维护时少踩坑。欢迎结合本职行业交流更多案例。

以上内容仅做参考，实际产品参数与本公司客服确认为准
