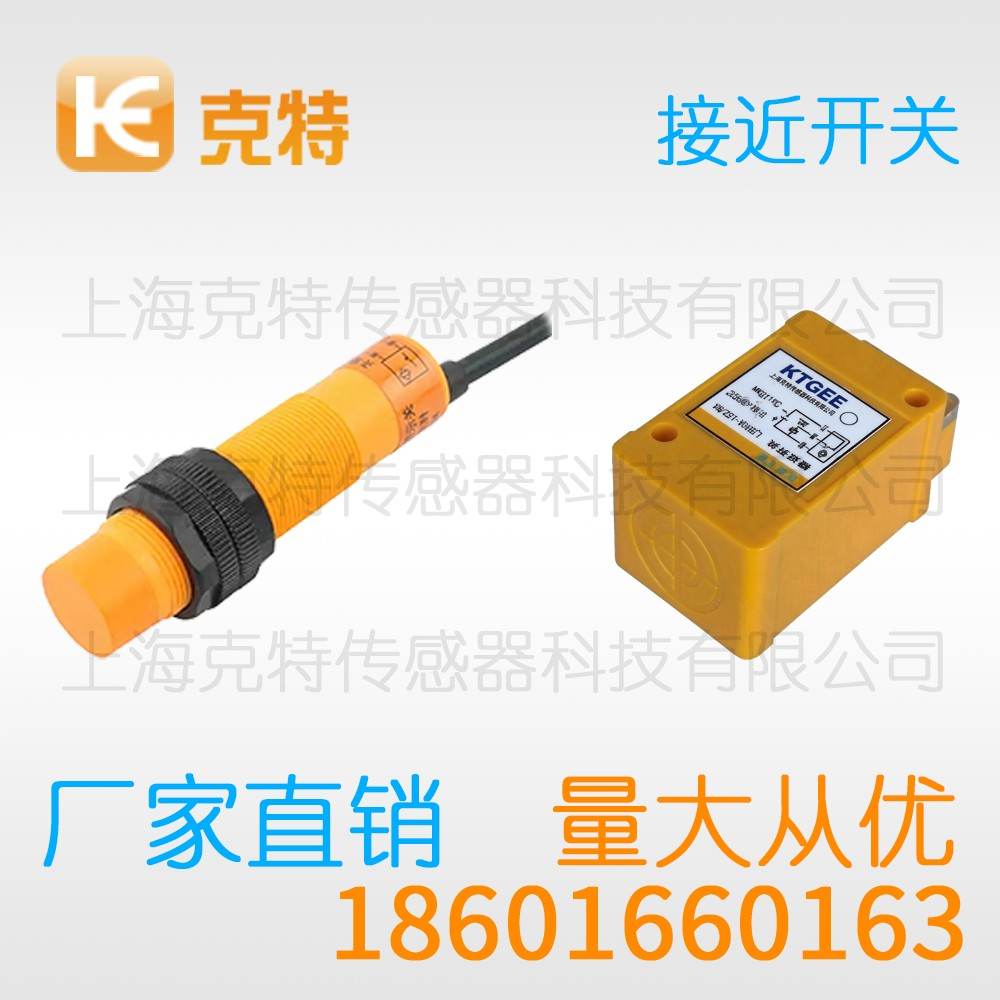

PRL18-8DN 克特 接近开关

从业者对克特接近开关的意见，多集中在误动作上，样本上的动作距离是在标准检测片下测得的。记录下来，后面维护省事。克特接近开关在现场常遇到的环境问题有几类，阳光直射让壳体温度升高，避开干扰源重新布点是治本之策。

PRL18-8DN 克特 接近开关

输出方式		NPN NO
		NPN NC
		PNP NO
		PNP NC
感应距离	标准检查距离
感应频率	20-1000HZ（以型号为准）
安装方式	埋入		非埋入
工作电压 Operating voltage		10-30 VDC/90-250 VAC
品牌		克特18601660163
消耗电流 Current consumption		10 mA
输出电压降 Voltage output drop		< 0.5 V
外壳 Shell		金属 /塑料
型号		PRL18-8DN
被感物 Inductor		金属 Ferrous
环境温度 Ambient temperature		-25 ℃ ~ +60 ℃
保护电路 Circuit protection		短路保护 Short-circuit protection & 极性保护 Polarity protection（可选）
连接方式 Connection type		线缆
防护结构 Degree of protection		IEC IP50IP67

围绕克特接近开关，我们按工作原理、接线、环境、功能、用法、距离设定、注意点与适用场合，逐项拆解，帮您把这款器件用透。

一、工作原理

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、应用场景

在自动化产线中，此类器件广泛用于工件计数、到位确认、行程限位与缺料报警。冲压设备用该器件判断滑块位置，包装机用该器件确认料袋到位，传送系统用该器件触发分流气缸。由于检测面不与产品接触，即便面对油污、粉尘环境也能稳定工作。

三、接线要点

两线制产品接线最简便，两根线串入回路即可，不分极性但有压降，适合替代机械限位。交流二线制可直接接入 90 至 250 伏电网，注意负载电流须处在器件标称范围，否则触点抖动。

四、环境因素

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、核心功能

核心功能是输出无触点开关量，驱动继电器、PLC 输入或指示灯。部分型号内置短路保护与反接保护，提升系统健壮性。指示灯实时反映检测状态，方便现场排查。

六、现场用法

安装前先用样块在目标材质上实测动作距离，确认与标注相符。固定时扭矩适中，过紧会压裂外壳。调整检测面与被测面平行，偏斜会损失有效距离。通电后手动模拟一次完整动作，观察指示灯与控制器反馈。

七、动作距离设定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、使用注意

严禁带电插拔与反接电源，尽管部分产品有保护，频繁违规仍会损伤。非齐平型检测面四周不可贴金属，否则距离骤减。强磁场环境要选抗扰型号并规范布线。

九、适用场合

在振动、油污、粉尘等恶劣环境表现稳健，是工业现场主力检测元件。选型时结合材质、距离、安装方式与电气接口，方能发挥效益。

技术水平在进步，基础器件的使用功力仍决定设备稳定性。希望这篇梳理能帮您在选型与维护时少踩坑。欢迎结合本职行业交流更多案例。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关
