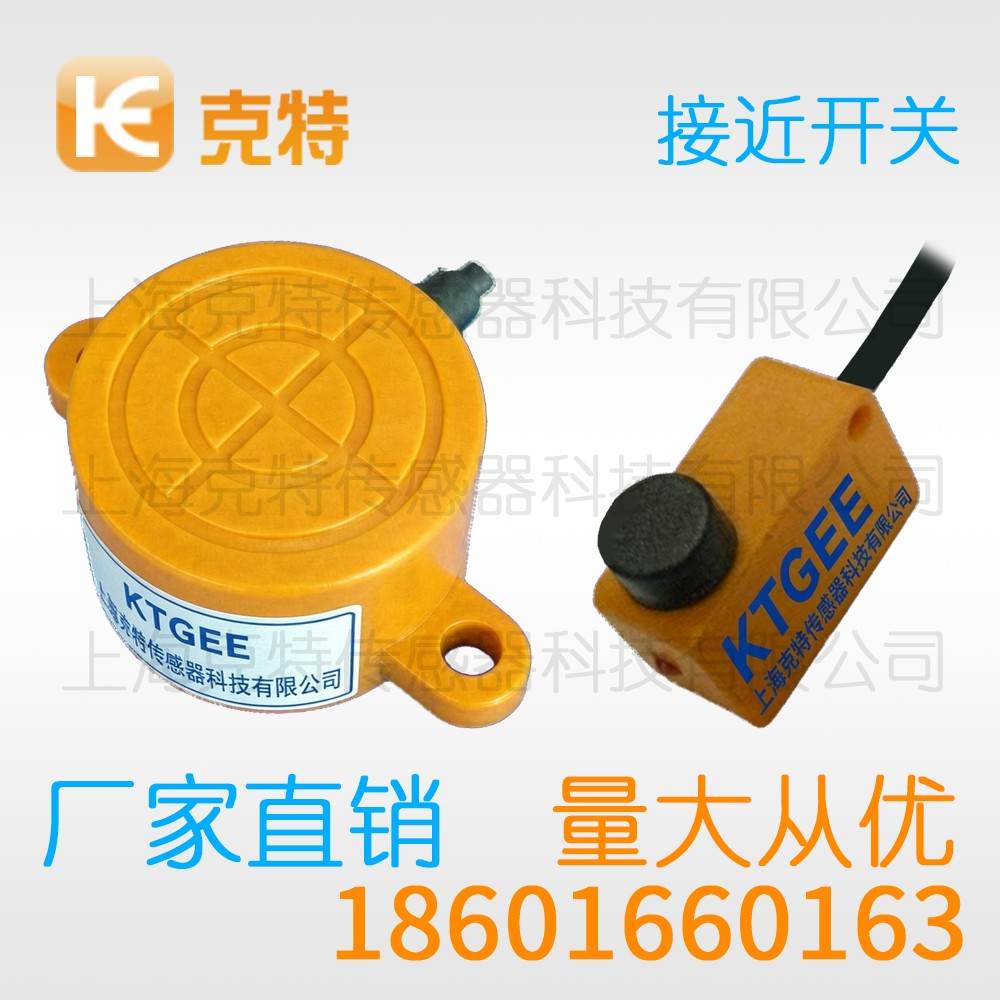

MA1T-S3010P-C3A2 克特 出线式金属感应面 接近开关

从产线到工程机械，克特接近开关的身影随处可见。检测面正对金属时磁场耦合最强，偏斜安装会明显减小有效距离。感应头内部的线圈与谐振电容构成选频网络，温度会改变其谐振点。内部整形电路把比较结果变为干净方波，便于后续控制器直接读取。

MA1T - S3010P - C3A2 克特 标准出线式金属感应面接近开关

参数名称	参数值	参数名称	参数值
型号	MA1T - S3010P - C3A2
安装形式	埋入式/非埋入	工作电压	10-30VDC、90-250VAC、90-380VAC
品牌	克特18601660163	静态电流	DC≤2.5mA
检查距离	按型号标准	响应频率	20-1000Hz
回差值	小于检测距离的10%	电流输出	200mA、300mA、500mA、
标准检测体	检查面而定	防护等级	IP50-IP66
残留电压	DC三线式：≤1.5VDC，DC二线式：≤4VDC，AC二线式：≤8VAC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min（500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S²(50G) X、Y、Z各方向3次
环境温度	工作时：-30 to +80℃(未结冰状态下)
	储存时：-30 to +80℃未结冰状态下
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示（红色LED）

克特接近开关故障排查与对比分析

设备验收阶段，克特接近开关的动作点复测经常被忽略。投产后温升与振动会让整定点轻微变化。下面把验收与复测的要点写清楚，便于形成台账。

一、工作原理

说起信号形成，检测面结构对磁场分布影响明显，铁磁性材料进入磁场时振荡被明显削弱，动作点通过门限电平进行设定。

克特接近开关的回差用来抑制临界位置的抖动。

就工作过程而言，振荡频率一般落在数百千赫兹量级，铁磁性材料进入磁场时振荡被明显削弱。

标定环节，有色金属目标对应的数值要打较大折扣，整定完成后要做一次连续动作验证。

二、典型工况说明

按现场分类，频繁启停的场合要关注响应频率，同类场合的成功案例值得参考，长期运行的场合要给维护留出空间。

克特接近开关在室外场合要预留温差余量。

就产品功能而言，极性保护可避免电源接反造成的损坏，参数口径要统一目标材质再比较。

三、应用要点

按工位需求，包装机械用到位检测控制推料与封口节拍，有油雾与切削液的机床内部适合密封引出结构，选型前先确认目标材质、尺寸与运动方式。

四、功能配置

从参数表读起，重复精度关系到定位工位的一致性，规格书中的数值多以标准目标测得，现场更关心长期运行后的动作点稳定性。

五、现场环境适配

现场工况方面，强烈振动可能让支架松动并改变安装距离，环境评估应覆盖冷态、热态与冲洗工况，整改后的验证数据应当留档保存。

从回路构成看，PNP型输出高电平驱动中间继电器，上电前用万用表核对极性与输出类型。

在功能选项上，回差大小影响临界位置的抖动表现，参数口径要统一目标材质再比较。

功能层面，浪涌抑制环节对输出级形成保护，冗余功能未必划算，够用即可。

六、接线与保护

在上电之前，信号线颜色在不同厂家之间基本统一，多台并联供电时要注意总电流余量，接线图要与电气原理图交叉核对。

现场工况方面，强烈振动可能让支架松动并改变安装距离，高温场合要核对额定工作温度范围。

上手环节，先空载通电观察指示灯，再挂负载运行，动作点确认后要锁紧并做标记。

就温湿度与介质而言，电焊机与变频器会向电源线串入脉冲干扰，相邻产品可错开安装角度或交替通电。

就安装距离而言，薄板与小目标要按有效面积折算，留出余量比贴着极限值更稳妥。

七、风险点提示

从风险点看，禁止把检测面当作撬杠支点，接线错误的案例应纳入培训材料，把注意事项写进点检卡更便于执行。

接线环节，PNP型输出高电平驱动中间继电器，带指示灯的产品可先看灯再量输出。

八、正确用法

上手环节，先空载通电观察指示灯，再挂负载运行，使用中不要让检测面长期接触铁屑，用法规范应写入设备维护手册。

从内部电路结构看，内部振荡级持续输出高频能量，金属目标靠近后涡流损耗使振荡幅度下降。

九、整定方法说明

标定环节，长期运行后应安排一次动作点复测，标定要用实际目标材质与尺寸，把安全系数固定下来便于复制到同类设备。

按整定步骤，有色金属目标对应的数值要打较大折扣，设定值建议写入设备台账。

以上内容仅做参考，实际产品参数与本公司客服确认为准
