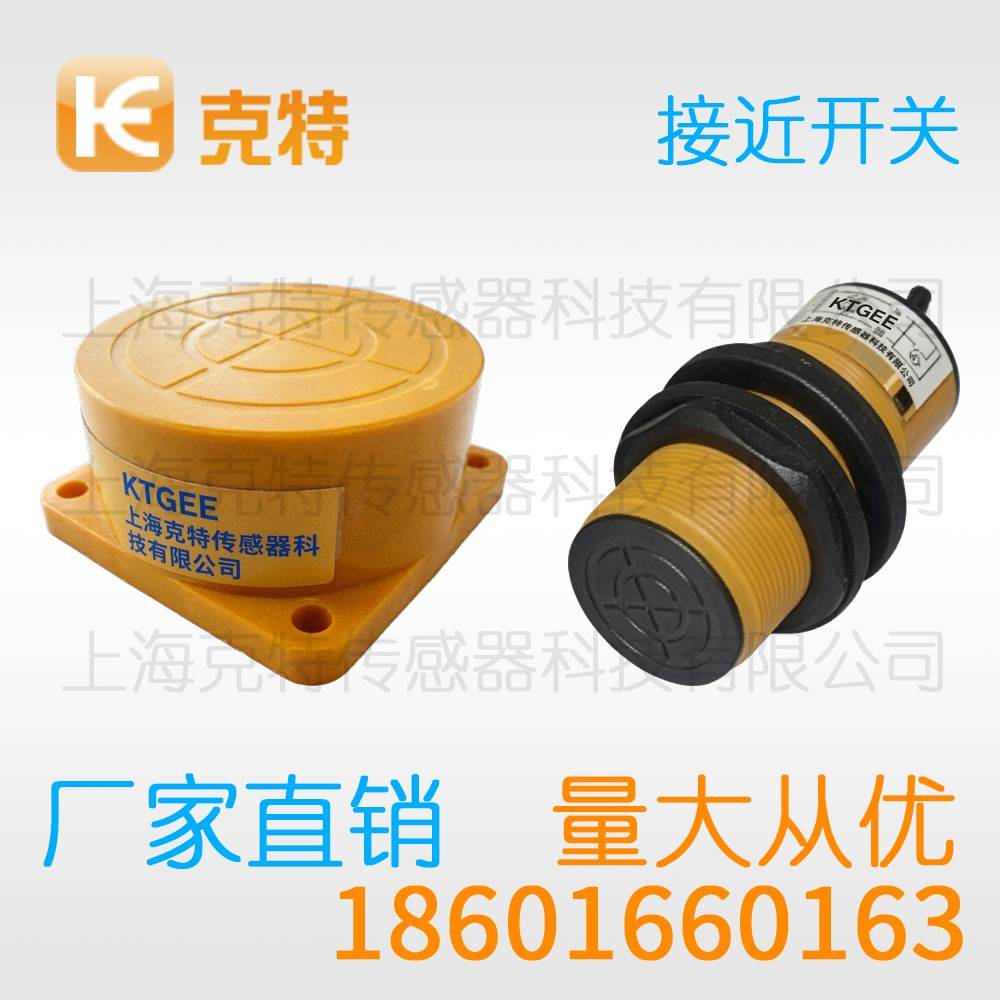

MA1T-S1805N-OEA4 克特 金属感应面 接近开关

想把检测距离设准，克特接近开关的标定不能马虎。强磁场工位要加屏蔽罩，外部场强会扰乱振荡稳定性。静电集中场合做好泄放，瞬时放电可能锁死输出级。记住温漂与邻物的影响，远程设定就更稳妥。

MA1T- S1805N - OEA4 克特 金属感应面接近开关

非 埋 入/埋入	直流10-30VDC ，额定电压24V	NPN 常开
		常闭
		一开一闭
		PNP 常开
		常闭
		一开一闭
		二线常开
		二线常闭
	8VDC NAMUR传感器
	交流20-250VAC ，额定220V	二线常开
		二线常闭
		开闭转换
输出电流 lo	二线型 DC / AC	≤200mA / ≤300-500mA
	三线型 DC	≤ 300mA
输出电压降Ud	二线型 DC / AC	≤ 5V / 7V
	三线型 DC	≤1.5V
最小动作电流	≥3mA
品牌	克特18601660163
静态功耗	二线型 DC / AC	≤1mA / 2mA
	三线型 DC	≤15mA
型号	MA1T- S1805N - OEA4
回 差	≤ 5%
重复精度	≤5%
最高开关频率 f 埋入/ 非埋入/ 交流	600Hz/200Hz/25Hz
过载保护(直流）	是
极性保护	是
可检测体	磁性金属
环境温度 Ta	-15~+60℃
外壳材料	金属/塑料
防护等级	IP50-67 取决于接插件

克特接近开关在自动专机中的调试方法说明

做产线配套时，克特接近开关既要选对型号，也要装对位置、接对极性。三者缺一，动作点就会漂移。下面从原理讲到场合，把容易踩坑的点逐条列出。

一、功能配置

就产品功能而言，重复精度关系到定位工位的一致性，指示灯与输出状态保持一致便于排查。

克特接近开关的重复精度是定位应用的关键指标。

在成套设备上，陶瓷机械中参与进出窑辊道的到位控制，有油雾与切削液的机床内部适合密封引出结构。

从参数表读起，浪涌抑制环节对输出级形成保护，输出级的带载能力要留有余量。

就产品功能而言，动作点可通过微调型产品进行现场整定，冗余功能未必划算，够用即可。

二、检测原理说明

从检测机理讲，交变磁场由检测面一侧的振荡线圈建立，有色金属目标引起的衰减幅度与材料电导率相关，输出状态与指示灯保持同步显示。

克特接近开关内部振荡级的工作状态决定了检测灵敏度。

三、使用场合

典型工况方面，振动较大的设备优先考虑刚性支架，场合评估要覆盖工艺与设备两侧。

克特接近开关的外形与引出方式随场合而变。

在操作细节上，长期过载运行会让输出级发热老化，首次送电要安排人员盯住输出状态。

四、应用要点

应用端，输送线分拣点依靠金属接近触发挡板气缸，改造项目还要兼顾原有开孔与安装尺寸，样机验证通过后再批量上机更稳妥。

用法上，安装螺母要按对角顺序逐步拧紧，插接件要插到位并确认卡扣扣紧。

从行业落地看，木工机械中用于压梁与送料机构限位，粉尘较多的建材与矿山现场要选便于清理的外形。

五、上手与调试

上手环节，弯曲半径过小会损伤线缆内部芯线，更换产品时要做动作点对比。

标定环节，有色金属目标对应的数值要打较大折扣，留出余量比贴着极限值更稳妥。

在上电之前，PNP型输出高电平驱动中间继电器，带指示灯的产品可先看灯再量输出。

六、现场教训汇总

现场教训，带电接线存在损坏输出级的风险，首次送电要安排人员盯住输出状态，预防性检查的成本远低于事后抢修。

就适配性而言，重载场合要加防护挡板，场合复杂时建议先做现场试验。

周围金属与干扰，电焊机与变频器会向电源线串入脉冲干扰，振动场合要加防松垫圈与锁紧螺母。

从负载匹配角度讲，直流三线制的额定电压要与电源匹配，端子压接后轻拉确认不松动。

七、周围环境的影响

现场环境，油雾与粉尘附着会改变检测面附近的介电状况，油雾场合应优先考虑便于清理的外形结构，复杂环境建议先做一轮现场试验。

从内部电路结构看，线圈与电容构成的谐振网络维持稳定振荡，目标表面感应出涡流并持续消耗振荡能量。

八、动作距离标定

关于动作距离，实际安装距离一般取额定动作距离的七八成，标定要用实际目标材质与尺寸，距离问题往往牵动整条链路的稳定性。

九、极性核对要点

从负载匹配角度讲，四线制产品同时给出常开与常闭两组信号，多台并联供电时要注意总电流余量，接线完成后把线号与端子号补齐标识。

在取值时，薄板与小目标要按有效面积折算，冷态与热态的数值差异要心里有数。

以上内容仅做参考，实际产品参数与本公司客服确认为准
