Z3N-TB22 制袋机跟踪电眼

2023-12-06 制袋机电眼 0 产品咨询

克特电眼色标传感器用于制袋机电眼 纠偏光电开关 此款光电传感器有Z3N-TB22金属壳绿蓝光/Z3S-TB22塑壳绿蓝光/Z3N-T22金属壳红绿光/Z3S-T22塑壳红绿光/Z3N-TW22金属壳绿白光/Z3S-TW22塑壳绿白光/Z3N-TB22-2金属壳条形绿蓝光,可供选择采用国外先进的焊接技术,接收用进口接收管,光电芯片是4*4的,光点好,其它光电芯片是3*3,光电眼采用同轴光路反射原理,发射光源采用进口特制聚型LED,并有多种光源可选,以适应不同应用场合,接收部份采用进口高灵敏接收管,内部采用精密电子元件。因此性能稳定,高速响应速度,抗电磁杂光干扰能力强,可以替代进口,可用于:各类立式、横式包装机、各类制袋机、分切机、分条机、等印刷机械上。作为色标的识别,精确控制包装袋长短,自动纠偏等领域。


Z3N-TB22Z3N-TB22

主要技术参数:

检测方式同轴反射式检测距离12mm±3mm
供电电压DC10-30V±10%    波纹≤10%消耗电流45mA以下
光源色谱红光/绿光  蓝光/绿光光 点圆形、长条形可选
检测角度光线与被测物表面直 允许偏差±+-15响应时间100US
输出方式亮动、暗动均有输出指示红色LED
输出电压高电平Vs-(≤1.5)低电平≤1.2V带载电流100mA
模拟输出
电路保护装置Vs电压有反极性保护,输出有短路保护。同时具有任意接错线保护。
灵敏度单圈可调抗环境光白炽灯3000Lx 太阳光10000Lx
防护等级IP67(防潮防尘)环境温度操作-15℃-60℃   保存-25℃-70℃

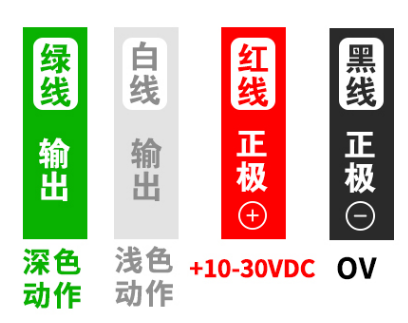

外壳材料金属引出线四芯屏蔽护套电缆 标准长2M



操作步骤


固定好光电开关,使检测距符合要求。根据你所用包装纸,参照下面的光源选择指南表,确定开关光源(以绿色为例)再根据您机械的需要决定输出方式的亮动或暗动。最后按以下三步调节灵敏度(以下按输出亮动方式,包装约标志为浅色、背影为深色为例)。


(1)移动包装纸,使投光点落在标记之后的背影区,将灵敏度反向旋到底,然后顺时针慢慢旋转至指示灯恰好亮。记住此时电位器位置(A点)。


(2)再移动包装纸,使投光点落在标记中央,此时指示灯亮,然后逆时针方向缓缓旋动调节扭,直至指示灯恰好熄灭,记住此时的旋扭位置(B点)。


(3)正确完成以上二步操作后,再将电位器扭旋定在A、B两点的中间C位置即可,调节完毕。A、B两点距离越大,说明色差比较大,检测越稳定。但A、B两点至少应有一格距离,否则检测将不稳定。


注意事项


1、通电前务必检查所用电源是否符合DC12-24V±10%,最高不超过40V,否则有可能损坏光电开关。

2、为保证高稳定性检测,要保证做到两点:一是检测距离符合规定的额定检距,如检距为12±2mm的,在安装时就必须使检距为 12mm,这样就使开关能有上下4mm的防振动稳定区,而在检距为10mm时,其上下防振动区就大大缩小。;二是严格按操作步骤调节灵敏度。且每换不再包装材料就应重新调节。


3、安装时应防止强光直射进光学镜头或采取适当的遮光措施。

4、工作环境的温度、湿度、振动、冲击及其他有腐蚀性气体,均可能影响光电开关的工作,请您注意尽量排除这些影响。


5、平时注意保护光学镜头的清洁,安装时尽量避免镜头竖立朝上,以减小灰尘。


Z3N-TB22

产品特点:色标传感器 光电眼 制袋机跟踪电眼

生产厂家:上海克特传感器科技有限公司 销售电话:021-51860181 手机:18601660163 邮箱:kt@ktgee.net.cn
