YHLS-I 拉绳开关

2019-05-02 克特_双向拉绳开关 0 产品咨询

YHLS-I,YHLS-1克特双向拉绳开关:

     一:概述:克特拉绳开关是带式输送机必备的安全保护装置,防止事故的扩大而带来重大损失。由于安装方便,开关转换可靠,在带式运输现场得到广泛的应用.

拉线开关分为手动复位和自动复位两种,需要达到国家规定IP等级。

 自动复位:动作后后能自动回到初始位置,可能会造成误差启动。

手动复位:动作后有自锁装置能保持在操作位置上,需要手动操作复位手柄可使其返回初始位置。

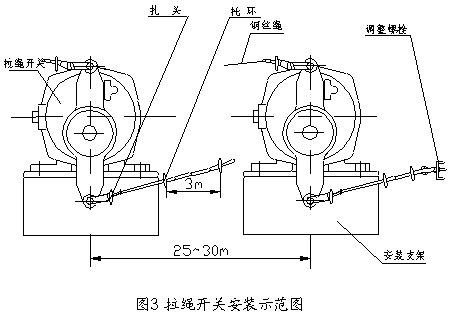

二:安装和调整:

YHLS-I,YHLS-1克特双向拉绳开关应安装在输送机两边具有检修通道的地方,安装位置应确保检修人员在紧急情况下操作方便。

1、将拉绳开关固定在机架上。

2、一侧的两台开关之间距离为50m左右,采用直径为Φ4的钢丝绳连接,松紧应适度。

3、为减小钢丝绳自重对开关启动的影响,每隔3m在机架上装一个托环,以支撑钢丝绳。

4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。

 (注:对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。)工作原理:

当胶带运输机现场紧急事故时,在沿线任意位置牵动系在挂耳上的钢丝绳,迫使机内凸轮转动而驱动元件开关动作,发出停机信号,达到停机效果,防止事故的扩大。

三:使用环境条件:

a.环境温度:-40℃~60℃

b.相对湿度不大于85%

c.海拨高度不超过2000m

d.使用寿命:开关动作10万次

e.绝缘电压:AC1000试验1分钟。

四:结构特点:

1.本产品采用铝合金铸造壳体,强度高,重量轻。

2.外壳防护等级达到IP65,可在恶劣环境中长期工作。

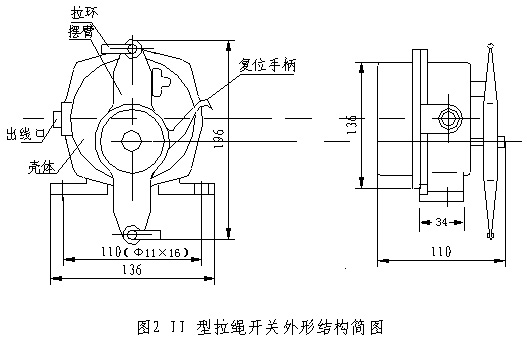

3.本产品动作灵敏,稳定性高,性能可靠,外形结构见图。

工作原理:

当胶带运输机现场发生紧急事故时,可拉动系于摆臂上的钢丝绳,使摆臂旋转而带动机内凸轮并感应微动开关,发出停机信号。

主要参数见下表
型 号动作 角度极限 角度动作力(Kg)输出方式负载 电流复位方式可靠性品牌
常开常闭
YHLS-I型15°60°101110A自动106克特
YHLS-II型15°60°101110A手动

YHLS-I

YHLS-I

YHLS-I

产品特点:双向拉绳开关 拉绳开关

生产厂家:上海克特传感器科技有限公司 销售电话:021-51860181 手机:18601660163 邮箱:kt@ktgee.net.cn
