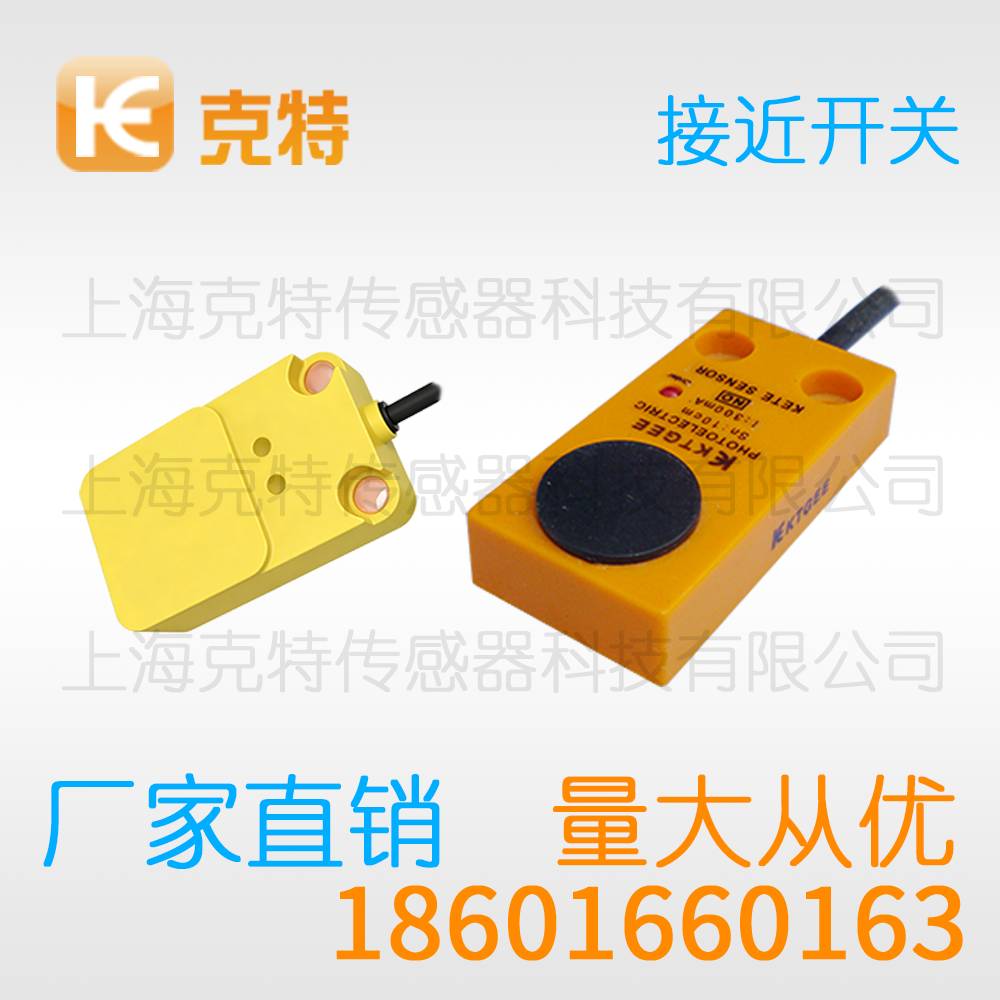

LM12-2004KC 克特 接近开关

克特接近开关概括其核心过程，克特接近开关的检测原理建立在电磁感应定律与涡流效应的基础之上。导电金属切割交变磁力线激起环状感应电流并形成削弱原磁场的反向磁场。上位控制器依据这个开关信号判断金属部件的有无以及所在的位置。

克特LM12-3004NA NB PA PB LA LB NC PC 2004KA KB KC接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	LM12-2004KC
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

专门识别金属目标，结构简单却性能可靠。接下来我们从原理到应用，逐层剖析这类产品。

【接线方式】

线缆延长时需注意导线截面积与总长度限制，线径过细或距离过长会增大压降，影响产品最低工作电压。接头型产品若需要更换电缆，应核对针脚定义再插拔，防止烧毁输出级。所有接线操作必须在断电状态下完成，这是现场调试的基本规范。参数选配上，M8系列常与20-250V AC供电配合使用，检测距离1.5毫米，输出可选NPN与PNP双输出等形式，响应频率1kHz左右，兼顾灵敏度与稳定性。

【产品介绍】

克特接近开关是一种用于检测金属物体位置的开关量传感器，属于无触点检测元件。通过电磁感应原理感知金属目标的有无，输出标准开关信号供控制器读取。凭借坚固的外壳与成熟的电路设计，在各类自动化装备中承担着位置确认、计数、限位与速度监测等任务。

【产品应用】

在自动化产线上，这类传感器几乎无处不在：数控机床刀库刀具到位检测、气动滑台末端位置确认、传送带金属工件计数、机械手夹爪状态监测等场景均大量使用。能够抵御油污与切削液影响，在金属加工车间的恶劣工况下持续稳定工作，是位置检测类传感元件中的主力。

【使用场合】

在户外或潮湿环境，选用防护等级较高的型号；在焊接车间，抗焊渣与抗强磁场型号能抵御电磁场与飞溅物双重干扰；在高温炉区周边，可加装隔热挡板或选用耐高温型号。明确工况条件是选型的第一步，温度、湿度、振动、干扰源逐项核对，才能保证长期可靠运行。

【工作原理】

电磁感应定律奠定了这类产品的理论基础。线圈通以高频激励电流后，感应面前方形成磁场分布区，金属目标闯入时激起涡流并消耗磁场能量，振荡回路随之失谐。输出电路依据振荡强弱判断目标有无，并以开关量形式送出结果。非接触的工作方式让在高粉尘、高振动环境下依然稳定可靠。

【外观类型】

矩形接近开关多采用树脂封装外壳，感应面位于正面，常用于需要大面积安装底座的流水线设备。槽型产品则将感应线圈置于U形槽两侧，金属件经过槽口时触发，定位精度高，典型应用是金属齿检测与送料到位判断。此外还有螺纹短型、加长型以及分离放大器型，满足不同安装深度与布线需求。

总体来看，克特接近开关技术成熟、品类丰富、性价比突出。选型时抓住安装方式、检测距离、输出形式与工况条件四个要点，即可获得稳定可靠的检测效果。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
