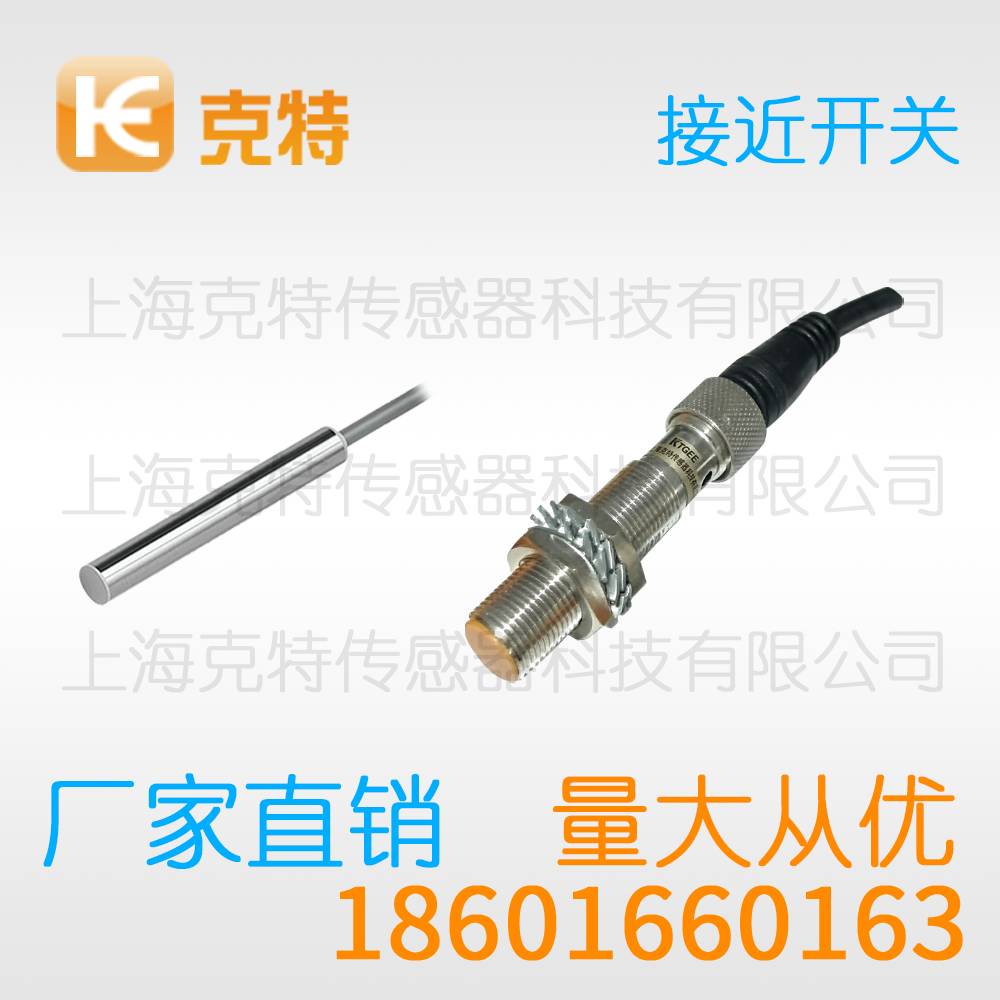

LJG1A-5/Z2CP2 克特传感器 接近开关

克特接近开关简而言之，感应线圈在通电之后会在其前端空间中建立起一个稳定分布的交变磁场，金属目标越靠近克特接近开关的感应面涡流损耗越严重振荡衰减越显著。检测距离与输出翻转点一一对应从而实现对金属目标精确的位置判断。

克特接近开关LJG1A-5/Z2CP1 CP2 CN1 CN2 Z0AN1 AN2 J2A1 2A2传感器

型号	LJG1A-5/Z2CP2
安装方式	埋入式/非埋入
额定检测距离	按型号而定
可靠检测距离	距离的80%
直流三线
NPN / 常开
NPN / 常闭
PNP / 常开
PNP / 常闭
直流二线
常开
常闭
交流二线
常开
常闭
参数	直流三线	直流二线	交流二线
供电电压	DC10-30V	DC10-30V	AC10-30V
电压降	<1.5V	<6V	<6V
负载电流	<200mA	<200mA	<200mA
消耗电流	<10mA	<0.8mA
漏电流	<0.01mA	<0.8mA
绝缘电压	1000VAC 60s	1000VAC 60s
开关频率	500Hz	300Hz	25Hz
短路保护/反接保护	有/有	有/有
指示灯	红色LED
工作温度	-25℃～+70℃
防护等级	IP50-67
品牌	克特18601665168
外壳材质	铜镀镍/塑料
检测面材质	PBT
连接方式	M12航插或 PVC线缆

专门识别金属目标，结构简单却性能可靠。接下来我们从原理到应用，逐层剖析这类产品。

【产品功能】

开关量输出是的核心功能，此外不少产品具备延时功能，可设定动作延迟以过滤瞬态抖动。全金属外壳型号抗磁场干扰能力强，适合强电磁环境。温度漂移补偿电路保证低温与高温环境下检测距离的一致性，重复精度可达标称值的百分之几，满足精确定位需求。参数选配上，M30系列常与20-250V AC供电配合使用，检测距离15毫米，输出可选两线制常开等形式，响应频率1kHz左右，兼顾灵敏度与稳定性。

【工作原理】

涡流效应是理解这类传感器的关键。金属目标切割交变磁力线时，表层产生环状感应电流，电流方向与线圈电流相反，形成的反向磁场削弱了原始磁场。目标越近，能量损耗越大，振荡器幅值下降越明显。内置施密特触发电路将幅值变化转化为干净的开关信号，配合迟滞设计，可有效避免临界距离处的输出抖动。

【产品介绍】

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

【周围金属的影响】

被测目标之外的金属杂物同样会带来干扰，例如铁屑附着在感应面上会持续吸能，令输出长期处于有物状态。机加工产线应定期清理感应面，或选用抗强磁场型号与防焊渣型号。若安装环境无法避开金属，可优先考虑齐平式结构，其磁路集中，受侧向金属影响相对较小。

【注意事项】

使用环境方面，应远离强电磁干扰源，如大功率变频器与高频淬火设备；环境温度超出-25至70摄氏度范围时需选用高温型号。产品不具备本安防爆能力，涉及易燃易爆场合时必须选择专用防爆型号，普通产品严禁替代使用。

【外观类型】

防护结构上，产品外壳与线缆出口处多采用密封设计，具备良好的防尘与防溅水能力，足以应对一般车间的恶劣工况。感应面由工程塑料或陶瓷材料封装，耐刮擦且不影响磁场分布。部分型号在端部增加锁紧垫圈安装位，便于在振动工况下长期保持紧固状态。

从工作原理到现场注意事项，每个环节都影响最终检测质量。掌握这些知识，配合规范的施工习惯，克特接近开关便能在各类工况中长期稳定运行。

以上内容仅做参考，实际产品参数与本公司客服确认为准
