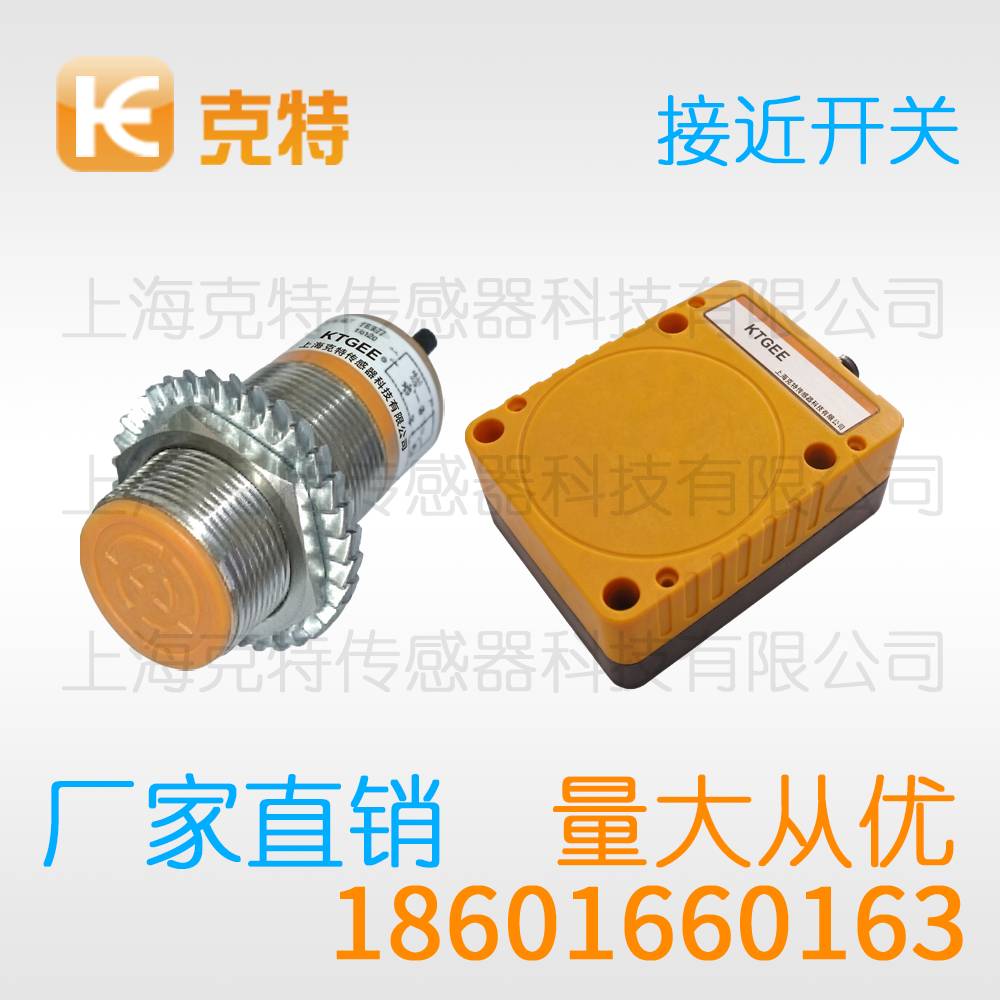

J18-D5PK 克特金属感应开关传感器 接近开关

克特接近开关交变的激励电流流经线圈并在感应面前方形成一定范围的高频磁场能量；金属目标越靠近克特接近开关的感应面涡流损耗越严重振荡衰减越显著；输出的开关信号可以直接送入控制器输入端或继电器回路参与设备控制。

克特J18-D5NK NH PK PH K H A5K A5H接近开关金属感应开关传感器

名称	技术参数
材质	不锈钢
外壳材质	黄铜镀镍材质/不锈钢材质/特氟龙材质/PBT材质
外壳形状	圆柱形带螺纹/圆柱形不带螺纹/方形
管长	常规型/短型/超短型
产品外径	φ6.5/φ8/φ12/φ18/φ30/φ50（其他）
检测距离	1mm/2mm/3mm/4mm（其他）
安装方式	齐平/非齐平
输出功能	PNP/NPN/直流两线/交流两线/交直流
输出方式	常开/常闭/常开+常闭
接线方式	线缆（长度可选）/M8插件/M12插件
特性（可选）	全金属/特氟龙涂层/防焊渣抗强磁
允许脉动电压	＜10%
品牌	克特18601660163
无负载电流	＜10mA
负载电流	200mA、300mA
漏电流	＜0.01mA
开关频率	20HZ/50HZ/500HZ/1KHZ/2KHZ
型号	J18-D5PK
响应时间	0.1ms
开关磁滞	＜15%（Sr）
重复精度	＜1.0%（Sr）
防护等级	IP67
工作温度	-25℃-+70℃
温度漂移	＜10%(Sr)
过载保护电流	220mA
感应面材质	PBT

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

【距离的设定】

检测距离的设定应遵循衰减系数原则。标称检测距离以标准检测体（低碳钢方板）为基准，铝、铜等非铁金属的实际距离需乘以衰减系数，常见值在0.3至0.6之间。实际工程中，建议将工作距离设定为标称值的0.7倍左右，为温度漂移、电压波动与目标偏移预留余量。

【周围金属的影响】

周围金属是影响检测性能的重要因素。感应面附近的金属支架、面板或邻装传感器都会削弱有效磁场，导致检测距离缩短甚至误触发。齐平安装型产品在感应面四周设计了磁屏蔽结构，允许感应面与金属表面齐平；非齐平型则要求感应面周围留出至少一个外壳直径的无金属间隙。

【接线方式】

线缆延长时需注意导线截面积与总长度限制，线径过细或距离过长会增大压降，影响产品最低工作电压。接头型产品若需要更换电缆，应核对针脚定义再插拔，防止烧毁输出级。所有接线操作必须在断电状态下完成，这是现场调试的基本规范。以M8规格圆柱型产品为例，其标称检测距离约1.5毫米，工作电压范围10-36V DC，输出形式为两线制常闭，响应频率约0.5kHz，能够满足常规产线的检测节拍要求。

【注意事项】

安装调试时应注意：确认供电电压与产品铭牌一致，直流产品极性不可接反；紧固力矩适中，过大会压伤外壳螺纹；感应面朝向尽量与目标运动方向垂直，斜向接近会损失有效距离。清洗设备时避免高压水流直接冲击感应面，以防树脂封装受损。

【外观类型】

矩形接近开关多采用树脂封装外壳，感应面位于正面，常用于需要大面积安装底座的流水线设备。槽型产品则将感应线圈置于U形槽两侧，金属件经过槽口时触发，定位精度高，典型应用是金属齿检测与送料到位判断。此外还有螺纹短型、加长型以及分离放大器型，满足不同安装深度与布线需求。

【使用场合】

适用场合覆盖机械制造、汽车零部件、电子装配、包装印刷、纺织印染、物流仓储等行业。凡以金属为检测对象、要求非接触测量、动作频繁且环境粉尘油污较重的场景，都属于的典型阵地，例如机床刀位确认、模具保护、料仓料位、车门锁扣到位检测等。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关
