XS6 12B1NAL2 克特

选用克特接近开关时，材质与距离是两个硬指标，振动场合要靠支架刚度与紧固工艺兜底。出问题时先查安装与接线。用法上要抓住安装与整定两端，朝向要避开金属碎屑堆积方向，新员工培训要重点演练。

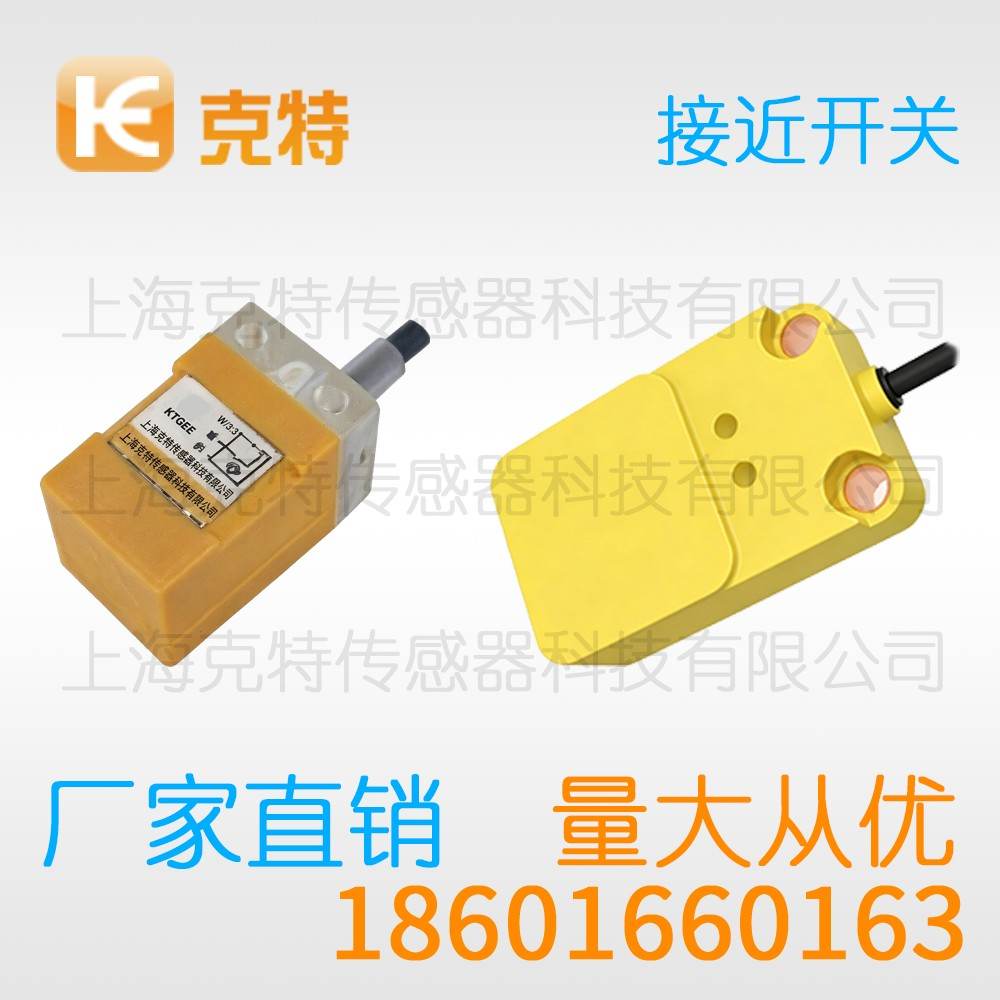

XS6 12B1NAL2 克特 接近开关

NPN NO
NPN NC
PNP NO
PNP NC
型号	XS6 12B1NAL2
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

借着这个话题，把克特接近开关的关键知识点整理出来，供同行参考，也便于新员工快速上手。

一、工作原理

线圈通电形成探测磁场后，一旦金属进入作用区，表面便感应出闭合涡流。涡流耗能令振荡幅度下滑，当跌落至门限以下，比较器翻转，驱动输出级动作。这套机制无需可见光、无需接触，对油污粉尘不敏感，是工业现场可靠的检测手段。

二、产品应用

在自动化产线中，此类器件广泛用于工件计数、到位确认、行程限位与缺料报警。冲压设备用该器件判断滑块位置，包装机用该器件确认料袋到位，传送系统用该器件触发分流气缸。由于检测面不与产品接触，即便面对油污、粉尘环境也能稳定工作。

三、电气接线

直流三线中，NPN 输出为低电平有效，负载接在电源正与黑线之间；PNP 则高电平有效，负载接在黑线与电源负之间。PLC 输入点类型须与之匹配，混接会导致信号无法识别，调试时务必看清样本标注。

四、环境因素

邻近两台传感器间距过近会相互干扰，应错开安装或拉开距离，必要时启用抗相互干扰型号。变频驱动、大电流线缆产生的磁场也会叠加噪声，布线时信号线避开动力线，单独走线槽。

五、功能特点

一些型号提供双色指示与自诊断，头部红灯亮表示得电，绿灯亮表示动作，状态一目了然。带短路保护的输出级在负载异常时自动限流，故障解除即恢复，减少烧件风险。

六、现场用法

安装前先用样块在目标材质上实测动作距离，确认与标注相符。固定时扭矩适中，过紧会压裂外壳。调整检测面与被测面平行，偏斜会损失有效距离。通电后手动模拟一次完整动作，观察指示灯与控制器反馈。

七、检测距离的设定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、使用注意

多型号混用场合，务必核对输出型式与电压，NPN 与 PNP 不可混接同一输入。负载电流超限会令输出级过热。出现偶发误动作，先排查邻近干扰与接地，再考虑器件本身。

九、部署场合

在振动、油污、粉尘等恶劣环境表现稳健，是工业现场主力检测元件。选型时结合材质、距离、安装方式与电气接口，方能发挥效益。

综上，这款器件虽小，却是自动化产线可靠运行的基础元件。吃透原理、规范接线、合理设距、规避干扰，方能发挥其价值。后续我们会围绕具体行业场景继续分享实战经验。

克特电感式接近开关,圆柱形接近开关,方形接近开关,超小型电感式接近开关,超短型电感式接近开关,中长距离接近开关,两线电感式接近开关,三线接近开关,交流接近开关,直流接近开关,10-30VDC,6-36VDC,90-250VAC,20-250VAC,NPN,PNP,四线接近开关,克特接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体，检测距离由0.8mm至150mm。可根据客户需要制作成耐高温型接近开关，最高温度150℃。根据原理可分为正方形、圆柱形、圆孔型、凹槽型等五种类型。上海克特传感器科技有限公司专业生产XS6 12B1NAL2 克特

产品特点：接近开关
