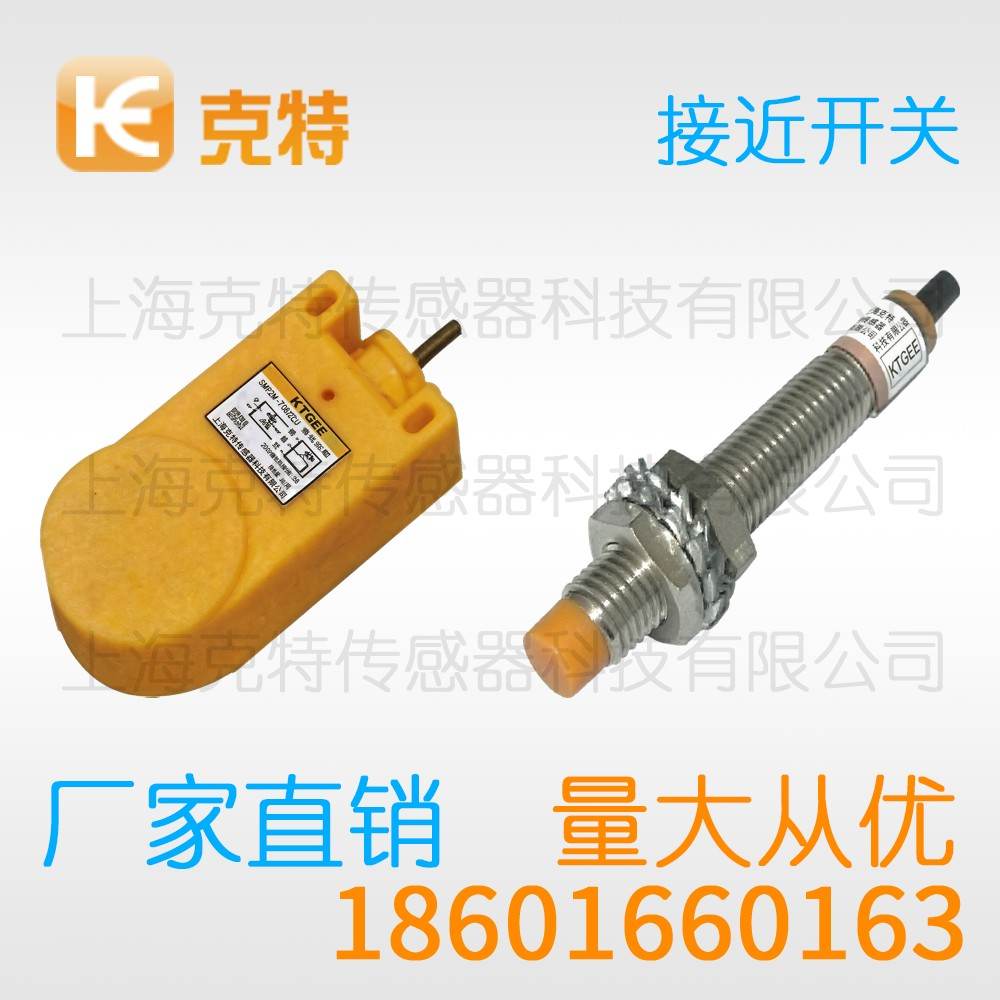

TL-Q5MY1 电感式接近开关 克特 交流型 二线 NO 非屏蔽式

NPN NO
NPN NC
PNP NO
PNP NC
型号	TL-Q5MY1
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

克特接近开关在钢铁产线的关键参数

对于金属目标的到位检测，克特接近开关比机械行程开关更耐磨，也更易集成。用得好不好，关键看安装细节。下面按使用场景逐项展开。

一、安装环境评估

在评估干扰时，环境温度变化会让触发点轻微漂移，相邻产品可错开安装角度或交替通电，环境因素往往比产品本身更值得关注。

克特接近开关的安装板开孔尺寸会影响感应效果。

上手环节，避免用扳手敲击检测面调整位置，更换产品时要做触发点对比。

从电磁感应角度看，检测面结构对磁场分布影响明显，振荡幅度随目标接近而单调下降。

典型工况方面，有限安装空间关注外形尺寸与引出方向，工况边界要提前与厂家沟通清楚。

二、检测原理说明

从检测机理讲，检测面后方的线圈接入高频振荡回路，金属目标靠近后涡流损耗使振荡幅度下降，后级比较环节给出稳定的通断状态。

克特接近开关靠涡流损耗完成金属目标的识别。

环境因素方面，电焊机与变频器会沿电源线串入脉冲干扰，金属挡板与安装板要留出足够间距。

三、应用要点

结合产线实际，纺织与印刷机械用于往复机构的到位反馈，节拍快的工位要优先核对响应速度，验收阶段要做触发点复测并留档。

克特接近开关在立体仓库认址环节表现稳定。

四、用法与操作

就日常使用而言，调试阶段用实际工件验证比样板更可靠，触发点确认后要锁紧并做标记，用法规范应写入设备维护手册。

适合的场合，有油雾与切削液的机床内部适合选用便于密封的结构，场合评估要覆盖工艺与设备两侧。

关于检测距离，回差过小容易在临界点出现频繁抖动，冷态与热态的差异要心里有数。

五、主要功能

这款产品的核心价值，结构紧凑、安装灵活是产品在狭小空间里的优势，防护与密封等级决定产品在恶劣现场的寿命，把这些能力组合好，才能发挥产品的真实价值。

从安装距离看，埋入式与非埋入式的安装余量并不相同，感应不足时优先改安装位置而非盲目换型号。

六、线序与接地

就接线的基本规矩，插接件要听到卡扣到位的声音，屏蔽层与信号线不要同时接地，接线记录要随设备档案一起保存。

标定环节，倾斜接近会让有效检测距离变短，相邻产品的安装间距不足会相互影响。

按经验总结，带电接线存在损坏输出级的风险，检修前必须断电并确认无残余能量。

七、风险点提示

从故障案例看，焊接作业飞溅会灼伤检测面与线缆，异常动作先查安装再怀疑产品，现场标识清楚能减少误操作。

八、检测距离的取值

就感应距离而言，目标垂直进入检测面时动作最稳定，留出余量比贴着极限值更稳妥，现场整定值应与样本标称值分开记录。

从现场施工看，感性负载两端并联吸收元件更保险，带电接线并不提倡，应先断电操作。

九、工况适配分析

场合选择上，食品包装线要求外形便于清洁，环境类别应写入技术协议，长期运行的场合要给维护留出空间。

在上电之前，屏蔽层单端接地可以压低干扰，现场改线后要重新做一次触发点验证。

TL-Q5MY1 克特接近开关要点：接线交流二线串载使用；应用机床刀架到位计数；原理靠涡流效应感知金属；环境温漂令距离缓变；场合物流分拣限位；注意端子须拧紧；测距铝件乘衰减系数；功能无触点长寿命；用法非齐平留侧隙。
