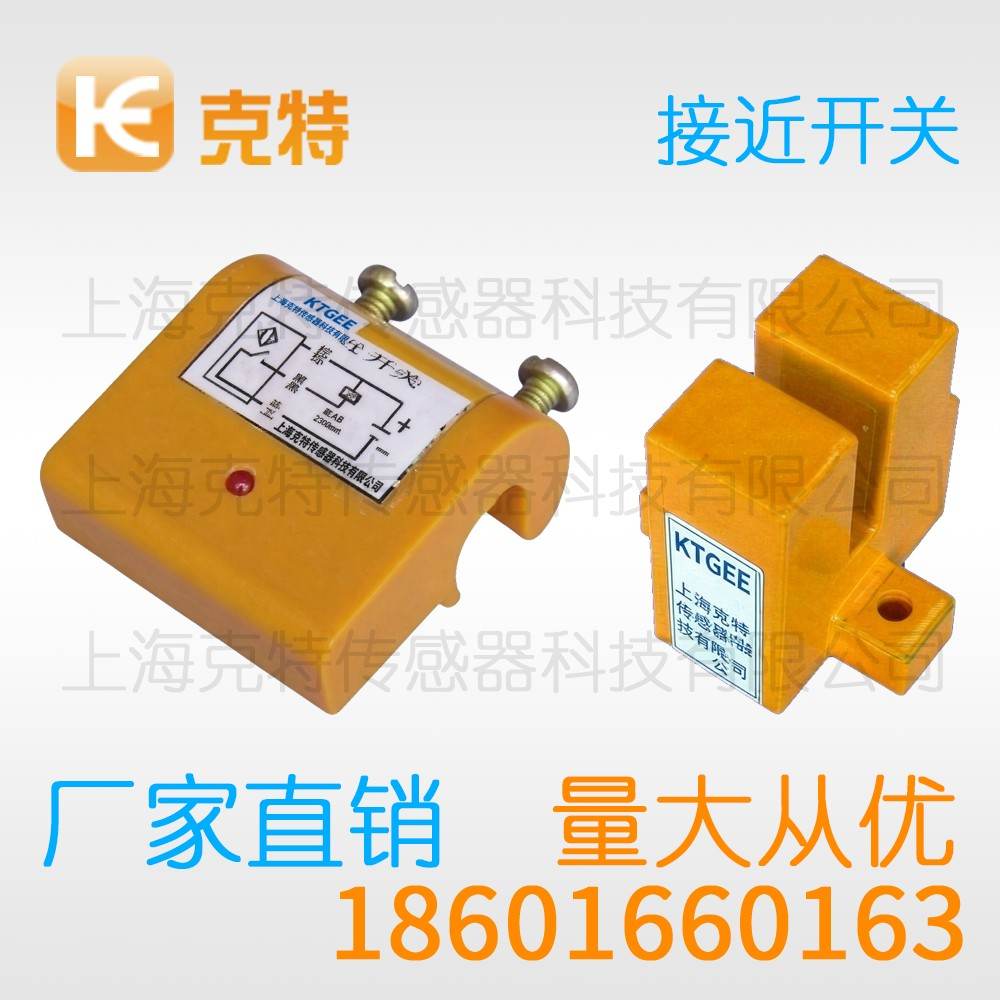

TL-N5MF12 克特 直流 PNP NO+NC

TL-N5MF12 电感式接近开关 克特 直流型 PNP NO+NC 非屏蔽式

检测方式		埋入式	非埋入式
型号		TL-N5MF12
检测距离		按标准
直流	NPN 3/4线	常开
		常闭
		开+闭
	PNP 3/4线	常开
		常闭
		开+闭
	2线	常开
		常闭
交流 2线		常开
		常闭
自由电源 2线		常开
		常闭
	直流电源		交流电源	自由电源
	3/4线	2线	2线	2线
工作电压	10～30VDC		90～250VAC	12～240VDC 24～240VAC
负载电流	≤200mA		≤200mA	≤200mA
静态电流	<15mA	≤1mA	≤3mA	AC:≤3mA;DC:<1mA
电 压 降	<2.5V	<6V	≤8V	AC:≤8V;DC:<6V
开关频率(埋 入)	500Hz	300Hz	20Hz	AC:20Hz;DC:300Hz
开关频率(非埋入)	300Hz	200Hz	20Hz	AC:20Hz;DC:200Hz
标准检测体	可检测导磁性物体
回差距离	约为检测距离的15%
极性保护	具备		--	--
短路保护	具备		--	--
输出指示	LED (红色)
品牌	克特18601660163
防护等级	IP50-67
环境温度	-20～60℃
相对湿度	35～95%RH
外壳材料	黄铜镀镍
接线形式	引线 1.5m/插头

克特接近开关接线方式与优化思路

克特接近开关的接线看似简单，线序接错却会带来一堆麻烦。先核对随货接线图再动手是基本规矩。下面顺带把标定整定与环境因素一并说明。

一、使用场合

从工况特点看，有油雾与切削液的机床内部适合选用便于密封的结构，同类场合的成功案例值得参考，适配性验证通过后再批量上线更稳妥。

克特接近开关在机床、包装与输送场合应用广泛。

从使用角度看，把金属有无转换为开关量信号，是这类产品最基础的功能，屏蔽型与非屏蔽型在抗相邻干扰上表现不同。

在上电之前，屏蔽层单端接地可以压低干扰，上电前先用万用表核对线序。

二、环境干扰分析

环境因素方面，强烈振动可能让支架松动并改变安装位置，高温场合要核对额定工作温度范围，定期清理检测面能显著降低误动作。

克特接近开关相邻安装时要留出足够间距。

三、风险点提示

需要留意的是，禁止把检测面当作撬杠支点，检修前必须断电并确认无残余能量，细节上的疏忽往往是故障的起点。

克特接近开关超出额定条件运行会缩短寿命。

上手环节，安装螺母要按对角顺序逐步拧紧，线缆固定要留出活动余量。

四、上手与调试

就日常使用而言，支架要刚性足够，避免长期振动松动，使用中不要让检测面长期接触铁屑，用法规范应写入设备维护手册。

克特接近开关使用中要避免检测面堆积铁屑。

五、检测原理说明

原理层面，交变磁场由检测面一侧的振荡线圈建立，振荡幅度随目标接近而单调下降，整形电路随后把幅度变化转换为开关量。

六、能力说明

从功能定位看，与继电器、控制器以及 PLC 接口是标准用法，温升与振动环境下，输出稳定性要靠结构余量保证，功能描述要落到具体工况，而非停留在名词。

在场景匹配上，高速计数场合看重响应速度与重复精度，不同场合的验收重点并不相同。

七、接线与布线要点

说到线序，线序要先按随货接线图核对再动手，接线完成后把线号与端子号补齐标识，插接件要听到卡扣到位的声音。

八、应用要点

在成套设备上，输送线分拣点依靠金属接近触发挡板气缸，室外输送场合要考虑昼夜温差与结露，样机验证通过后再批量上机更稳妥。

九、感应距离整定

标定环节，额定检测距离是在标准铁质目标下给出的参考值，检测面正前方的金属会压缩有效距离，标定问题往往牵动整条链路的稳定性。

在场景匹配上，高温炉前输送要核对耐温范围，工况边界要提前与厂家沟通清楚。

就感应距离而言，埋入式与非埋入式的安装余量并不相同。

从使用场合看，重载场合要加防护挡板，场合复杂时建议先做现场试验。

TL-N20MF2 克特接近开关要点：测距动作点选中段；环境接地抑共模扰动；场合恶劣环境耐用；接线直流三线PNP常开；应用机床限位计数；功能数字信号抗噪强；用法上电用标准块点检；原理高频振荡遇金属衰减；注意感性载并吸收。
