TL-N5ME1 克特 直流 NPN NO

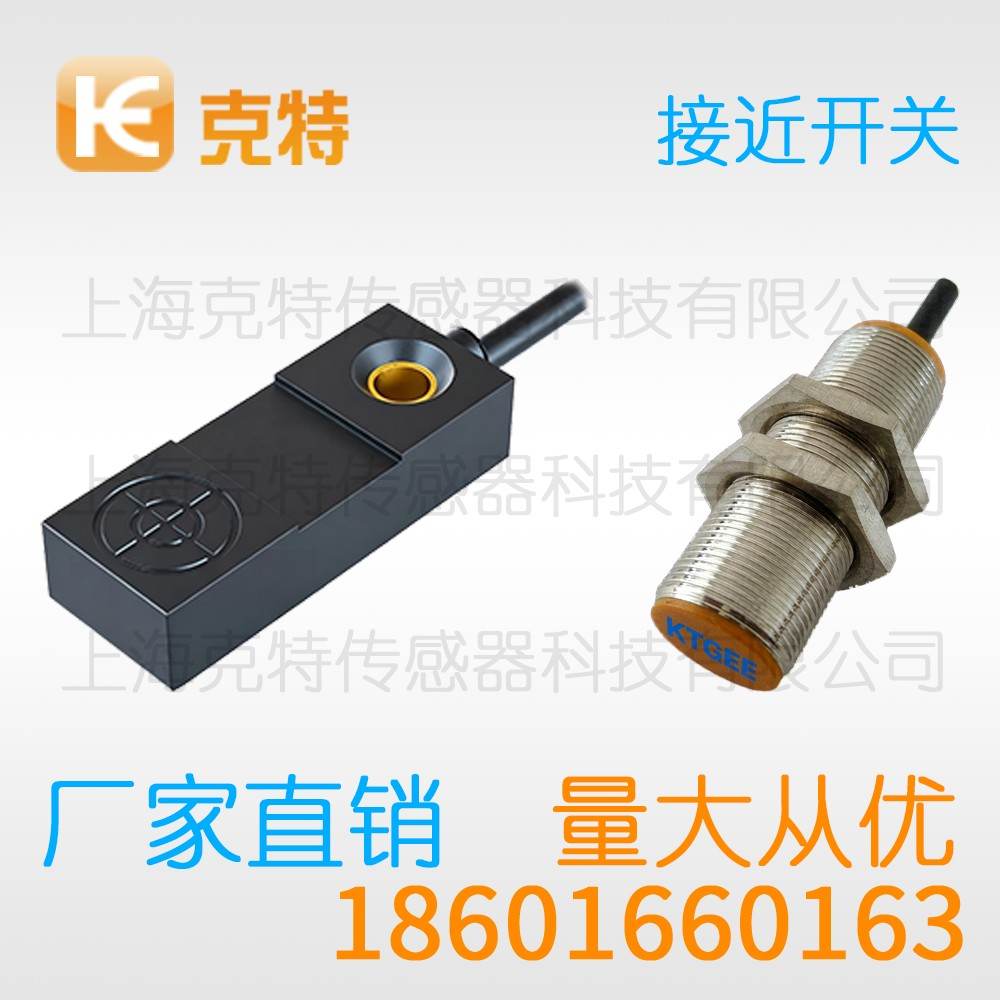

TL-N5ME1 电感式接近开关 克特 直流型 NPN NO 非屏蔽式

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	TL-N5ME1
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS
