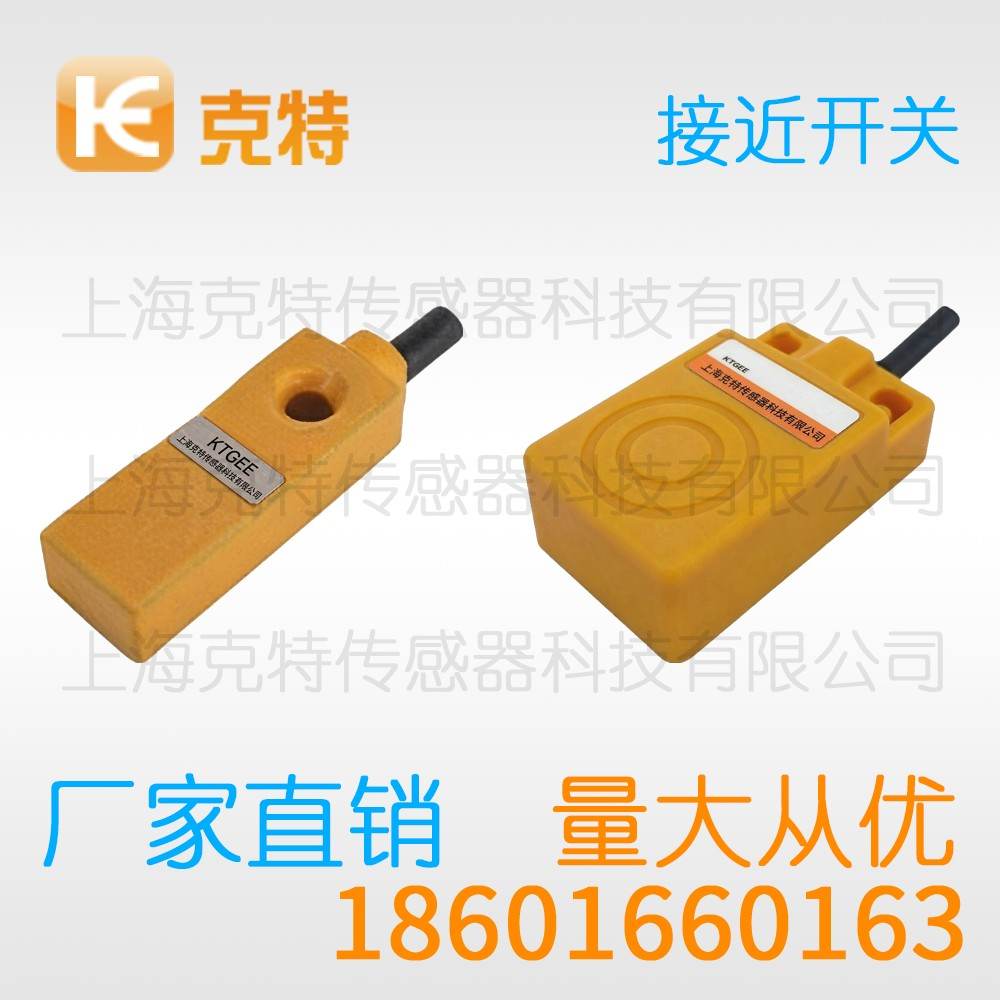

RD-3-A2 克特 接近开关

采购克特接近开关与用好这类器件，是两件不同的事，样本上的动作距离是在标准检测片下测得的。出问题时先查安装与接线。端子定义搞错，运行时就会表现为信号异常，两线制把负载串进回路即可，极性接反会烧掉保护回路。

RD-3-A2 克特 接近开关

参数分类	参数项目	参数值
型号	RD-3-A2
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

谈到工厂里的到位检测，绕不开克特接近开关。看似简单的小圆柱，内部却藏着精密电磁设计。从原理到接线，从选型到避坑，弄懂这些能让设备少走弯路。

一、检测机理

从结构上看，这类产品由感应线圈、振荡器、检波整形电路与输出级组成。通电后线圈向外辐射交变磁场，金属导体进入磁场范围便激发涡流，涡流反过来削弱原有磁场，使振荡条件被破坏。电路据此翻转输出状态，向控制器报送目标到位信息。整个响应过程在毫秒量级，适配高速产线节拍。

二、应用场景

橡塑与纺织机械常在高温、振动工况下运行，此类产品凭借全金属封装与抗振设计，胜任长期连续监测。立体仓库的堆垛机依靠该器件定位货位，农业机械在泥水飞溅场合用该器件测转速。跨行业落地证明其适应能力。

三、电气接线

两线制产品接线最简便，两根线串入回路即可，不分极性但有压降，适合替代机械限位。交流二线制可直接接入 90 至 250 伏电网，注意负载电流须处在器件标称范围，否则触点抖动。

四、安装环境考量

被测物材质直接影响感应强度，同距离下铝材检测距离约为钢材的六成。安装面若为金属，齐平型可抑制旁侧干扰，非齐平型须远离金属基体。现场油污一般不影响性能，但粘稠附着过厚会缓冲磁场。

五、器件功能

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、使用方法

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、动作距离设定

设定时把目标以正常工作姿态靠近，记录灯亮位置即为动作点，再后退至灯灭位置得到复位点，两者之差为回差。回差过小易在临界处抖动，可适当选择带回差型号。多台联用时逐台标定，防止相互牵连。

八、使用注意

多型号混用场合，务必核对输出型式与电压，NPN 与 PNP 不可混接同一输入。负载电流超限会令输出级过热。出现偶发误动作，先排查邻近干扰与接地，再考虑器件本身。

九、部署场合

凡金属件需要判别有无、位置、转速且不便触碰的环节，都适合部署。若被测物为塑料、木材、液体，则应另选检测原理，不可强行套用电感式方案。

技术水平在进步，基础器件的使用功力仍决定设备稳定性。希望这篇梳理能帮您在选型与维护时少踩坑。欢迎结合本职行业交流更多案例。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
