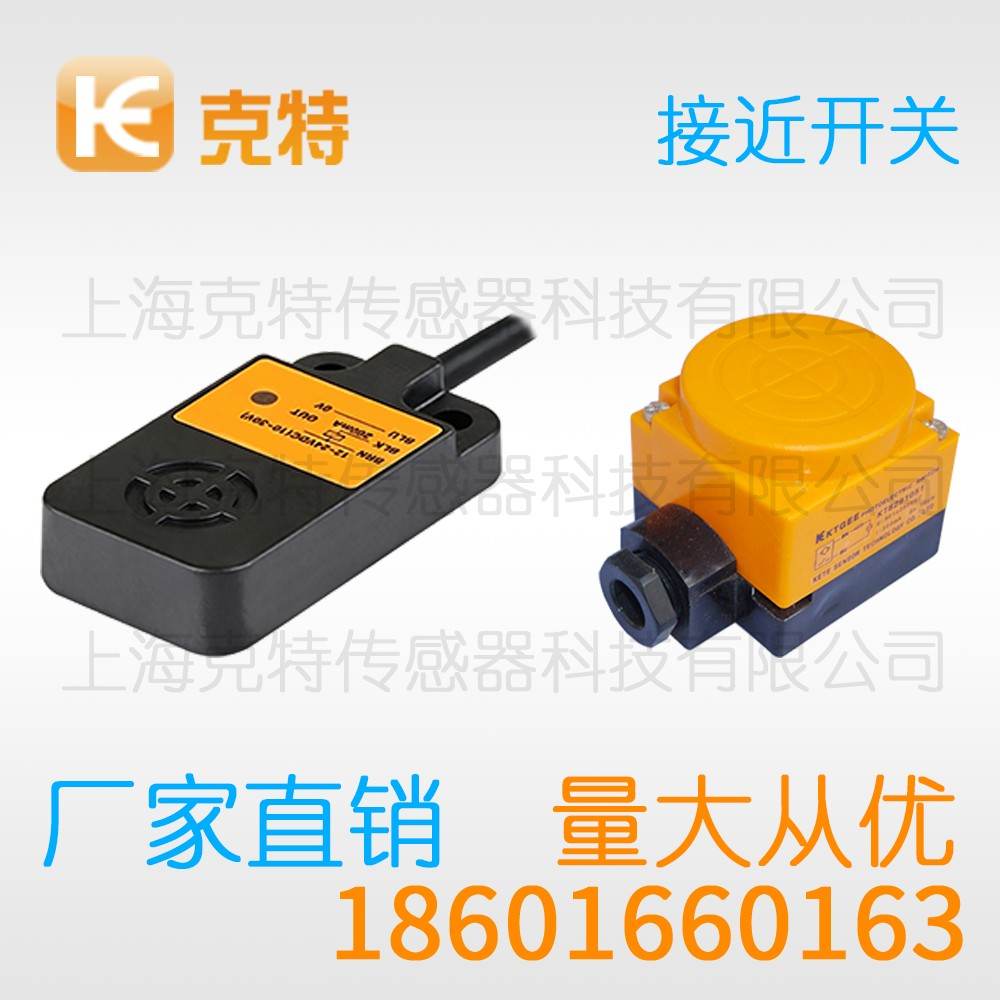

NBN5-F7-EO 克特 接近开关

克特接近开关的现场表现与样本标称值常有出入，温度变化会让整定好的动作点缓慢移动。调试时多花时间能省下停机损失。功能选择要按控制回路的实际需要，诊断功能可上报异常状态，盲目追求高配并不可取。

NBN5-F7-EO 克特 接近开关

功能	DC三线 3-wire
	DC二线 2-wire
	AC二线 2-wire
型号	NBN5-F7-EO
Detecting distance 探测距离			1mm、2mm、4mm、5mm、8mm、10mm、15mm
Setting distance 设定距离			0 to 10.5mm
Standard Detecting target 标准探测体			Iron 8x8x1mm/12x12x1mm/18x18x1mm/30x30x1mm(铁)
Hysteresis 回差			Max.10% of detecting distance(检测距离的10%以下)
Power supply 电源电压			DC3-wire type(三线型): 12-24VDC(5-30VDC) DC2-wire type(二线型): 12-30VDC AC2-wire type(二线型): 90-250VAC
Current consumption 静态电流			DC3-wire type(三线型): Max.12mA DC2-wire type(二线型): Max.0.9mA AC2-wire type(二线型): Max.2.2mA
Response frequency 频率		DC	20HZ-800HZ
		AC	20HZ
Residual voltage 残留电压			DC3-wire type(三线型): Max.1.5V DC2-wire type(二线型): Max.6V AC2-wire type(二线型): Max.10V
品牌			克特18601660163
Control output 控制输出			Max.100mA	DC3-wire type(三线型): Max.200mA DC2-wire type(二线型): Max.100mA AC2-wire type(二线型): Max.200mA
Protection circuit 电路保护			Reverse polarity protection反极性保护, Surge absorber浪涌保护, Short circuit protection短路保护: M12 M18 M30 DC3-wire type
Indicator 显示灯			Power supply indicator电源指示: Green LED, Operating indicator动作指示: Red LED
Insulation resistance 绝缘阻抗			Min.50MΩ (500VDC)
Dielectric strength 耐电压			1500VAC 50/60HZ for 1 minute
Vibration 抗振动			1m m amplitude at frequency of 10 to55HZ in each of X, Y, Z directions for 2 hours
Shock 抗冲击			500m/s²(50G)X, Y, Z directions for 3times
Operating temperature 使用环境温度			-25 to +70℃(non-freezing condition不结冰)
Ambient humidity 使用环境湿度			35 to 95%RH
Protection 保护结构			IP50-67(IEC Specification)
Material 材料			Case: brass, Detecting surface:ABS 壳体:黄铜,检测面:ABS

围绕克特接近开关，我们按工作原理、接线、环境、功能、用法、距离设定、注意点与适用场合，逐项拆解，帮您把这款器件用透。

一、工作原理解读

克特接近开关依托电磁感应原理完成非接触检测。内部振荡电路产生高频交变磁场，当金属目标靠近检测面，涡流效应改变线圈阻抗，令振荡幅值衰减。后端电路捕捉这一变化，输出开关信号。此种工作方式令检测头与被测物之间无需物理触碰，延长器件寿命，也免去机械磨损带来的误动作。

二、应用场景

注塑机的顶针复位、合模到位靠该器件确认；印刷机的纸张对边由该器件感知；起重设备的吊钩限位也常见其身影。凡是金属目标需要非接触判别有无或位置的场合，这款器件都能胜任，且后期几乎无需保养。

三、接线要点

四线制同时提供常开与常闭两组信号，便于冗余与互锁设计。屏蔽型引出线带金属网，安装时网层单端接地，可削弱外部干扰。接线端子要拧紧，松动会引发时通时断。

四、周围环境的影响

环境湿度与轻微淋水对全封装型号影响有限，但接线盒处仍需做好密封。粉尘堆积过厚会遮挡检测面，应定期清理。磁性屑末吸附在头部会令输出误动作，停机时顺手擦净可省去不少故障排查时间。

五、核心功能

核心功能是输出无触点开关量，驱动继电器、PLC 输入或指示灯。部分型号内置短路保护与反接保护，提升系统健壮性。指示灯实时反映检测状态，方便现场排查。

六、现场用法

首次投用建议做小批量试运行，记录不同批次工件的动作位置，取中间值作为设定基准。运行中若偶发不动作，优先检查目标是否偏离检测中线，多数情况由此引起而非器件失效。

七、检测距离的设定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、避坑要点

多型号混用场合，务必核对输出型式与电压，NPN 与 PNP 不可混接同一输入。负载电流超限会令输出级过热。出现偶发误动作，先排查邻近干扰与接地，再考虑器件本身。

九、适用场景

在振动、油污、粉尘等恶劣环境表现稳健，是工业现场主力检测元件。选型时结合材质、距离、安装方式与电气接口，方能发挥效益。

把以上要点落到现场，多数检测难题都能化解。建议工程师建立本单位常用型号清单，统一电气接口，减少备件与误接风险。持续积累，方能游刃有余。

以上内容仅做参考，实际产品参数与本公司客服确认为准
