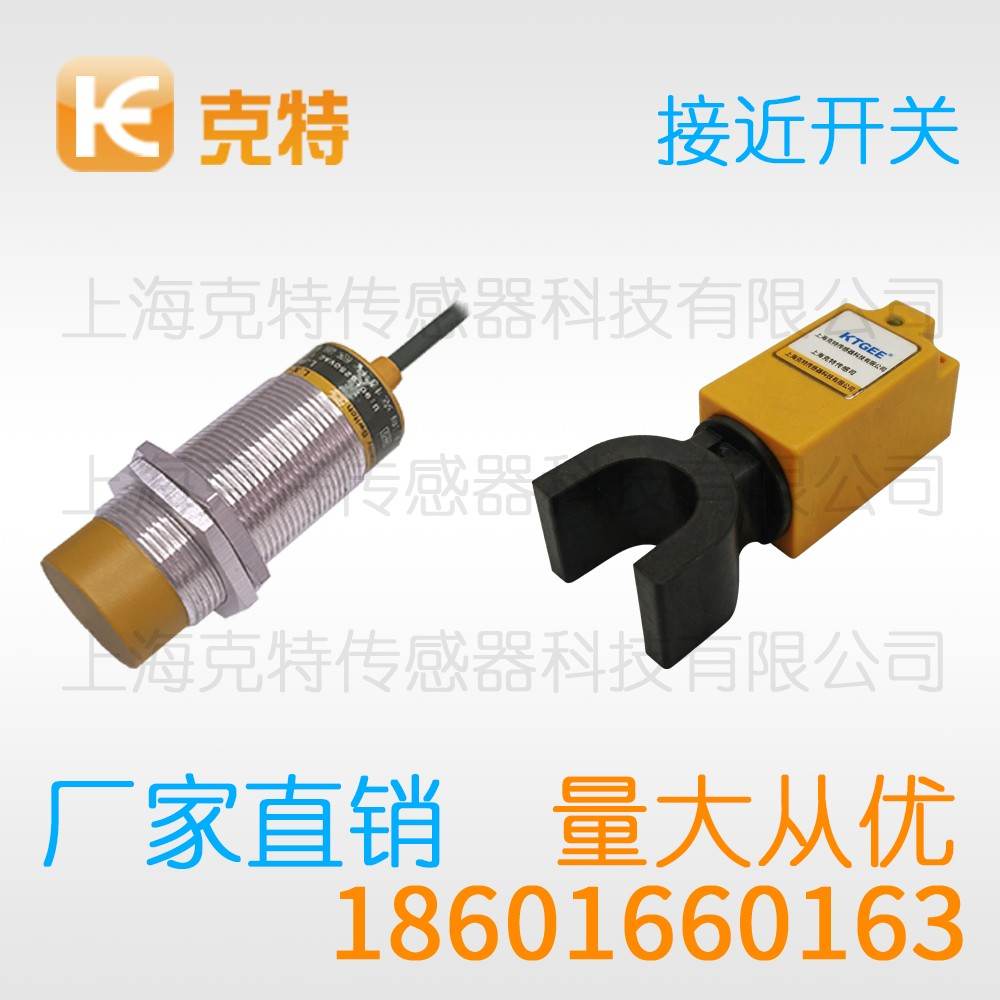

NBN15-30GK50-E2 克特 接近开关

评估克特接近开关，先看工况再比参数更靠谱，周边金属靠近感应面就会带来背景衰减。现场经验比样本参数更值得参考。温度、粉尘与振动是主要变量，粉尘聚集形成一层覆盖，加装遮阳与防护罩能延长寿命。

NBN15-30GK50-E2 克特 接近开关

序号	特点描述
1	具有短路保护、反极性保护、过载保护功能(DC)
2	长寿命及高可靠性
3	红色LED显示可以检查传感器的输出状态
4	经济实惠并且操作简单
5	运用广泛，可替换小型微动开关和限位开关
直流-3线/DC-3 wires NPN N.O
直流-3线/DC-3 wires NPN N.C
直流-3线/DC-3 wires PNP N.O.
直流-3线/DC-3 wires PNP N.C.
（直流2线 N.O.）
（直流2线 N.C.）
交流-2线/AC-2 wires N.O
交流-2线/AC-2 wires N.C.
检测距离 / Rated sensing distance		按标准而定
安装方式 / Mounting		埋入 / shield	非埋入 / non-shield
工作电压 / Supply voltage		DC12~24V（10~30V DC）/90-250VAC，允许波动≤10%
漏电流 / Leakage current		<0.8mA
品牌		克特18601660163
型号		NBN15-30GK50-E2
标准检出物体 / Sensing target		以感应面而定
工作频率 / Frequency		20-1000Hz
消耗电流 / Consumption		≤15mA
负载电流 / Load current		200mA
电压降 / Voltage drop (Vp)		≤5V
滞后 / Hysteresis		1~15%
重复精度 / Repeatability		≤5%
LED显示 / Display		红色 / Red LED
保护电路 / Protection Circuit		短路保护、反极性保护、过载保护
工作温度 / Operating temperature		-25~+65°C（未结露状态）
抗冲击 / Anti-impact		500m/s （50G），X、Y、Z方向各10次
抗震动 / Anti-vibration		10~55Hz（振幅1.5mm），X、Y、Z方向各2小时
防护等级 / Protection		IP50-IP67按标准而定
连接方式 / Connection		电缆线/M12插头
检测面材料 / Sensing face		塑料

谈到工厂里的到位检测，绕不开克特接近开关。看似简单的小圆柱，内部却藏着精密电磁设计。从原理到接线，从选型到避坑，弄懂这些能让设备少走弯路。

一、检测机理

其检测本质是利用金属对交变磁场的吸收。不同材质导磁率与电阻率差异，导致同等距离下检测灵敏度不同。普通碳钢响应最稳定，有色金属如铜铝需按系数折算有效距离。工程选型时应当结合实际被测材料，核对样本给出的减倍率，避免现场出现漏检。

二、产品应用

机床行业把这类传感器装在主轴罩、刀库与防护门上，监控门联锁与刀具更换。物流分拣线则把该器件埋入滚筒缝隙，感知包裹经过。电梯系统中，该器件承担平层与限位保护。应用场景贯穿制造、搬运、装配多个环节。

三、接线方式

常用三线制直流产品分 NPN 与 PNP 两种输出。以 PNP 为例，棕色线接电源正，蓝色线接电源负，黑色线为信号输出，负载串接于输出与电源正之间。接线前务必断电，核对线色与样本一致，防止反接烧毁。

四、环境因素

周围存在大面积铁磁金属会分流磁场，缩短有效检测距离，故非齐平安装时两侧应留出样本规定的净空。高温令线圈参数漂移，选型要核对工作温度上限。强振动场合需配减振支架，避免螺纹松脱。

五、核心功能

核心功能是输出无触点开关量，驱动继电器、PLC 输入或指示灯。部分型号内置短路保护与反接保护，提升系统健壮性。指示灯实时反映检测状态，方便现场排查。

六、使用方法

在多尘环境，定期用气枪吹净检测面积尘。接线盒处做好密封，防止潮气侵入端子。更换型号时核对电气参数一致，避免程序逻辑不匹配。

七、检测距离的设定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、避坑要点

检测面勿长期刮蹭硬物，划伤会削弱磁场发射。引线弯折半径要够大，反复折叠易断芯。存储时避开高温高湿，防止密封圈老化。

九、适用场景

适用于机床、包装、物流、电梯、橡塑、纺织、冶金、水利等场合。对非金属目标则力不从心，此时应改用电容式或光电式方案。

综上，这款器件虽小，却是自动化产线可靠运行的基础元件。吃透原理、规范接线、合理设距、规避干扰，方能发挥其价值。后续我们会围绕具体行业场景继续分享实战经验。

以上内容仅做参考，实际产品参数与本公司客服确认为准
