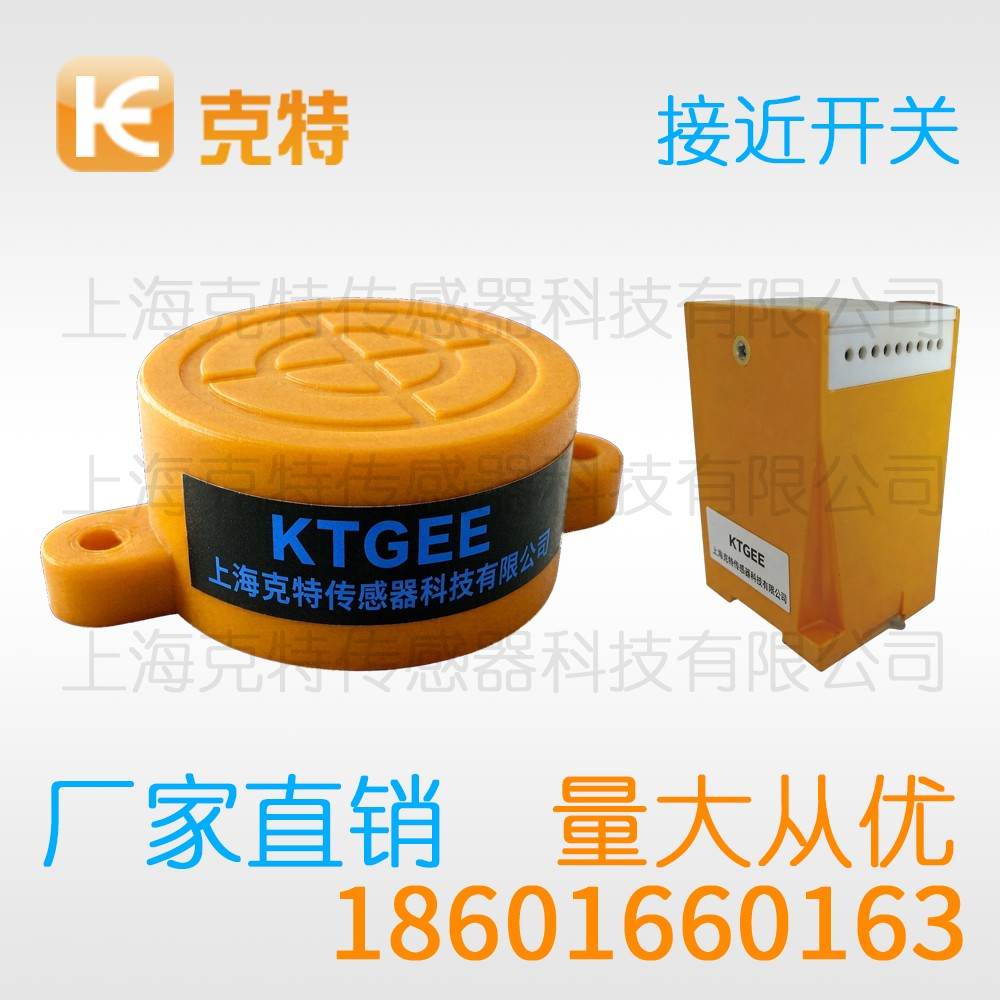

NCB15-30GM50-Z5 克特 接近开关

采购克特接近开关与用好这类器件，是两件不同的事，接线方式要与PLC输入的漏型或源型对应。备件按同型号准备最稳妥。检测线圈通电后形成交变磁场，温度变化会引起参数漂移，材质不同，同样的距离结果不同。

NCB15-30GM50-Z5 克特 接近开关

参数项目	类型	规格参数
型号	NCB15-30GM50-Z5
安装方式	埋入式/非埋入
额定检测距离	按照标准
可靠检测距离	标准距离的80%
直流三线	NPN 常开
	NPN 常闭
	PNP 常开
	PNP 常闭
直流二线	常开
	常闭
交流二线	常开
	常闭
供电电压	直流三线：DC10-30V 直流二线：DC10-30V 交流二线：DC10-30V
电压降	直流三线：<1.9V 直流二线：<6V
负载电流	直流三线：≤200mA 直流二线：≤200mA 交流二线：≤200mA
消耗电流	直流三线：<10mA 直流二线：<10mA 交流二线：<0.8mA
漏电流	直流三线：<0.01mA 直流二线：<0.3mA 交流二线：<0.01mA
绝缘电压	直流三线：1000V/AC 60S 直流二线：1000V/AC 60S 交流二线：500V/AC 60S
开关频率	直流三线：1000Hz 直流二线：500Hz 交流二线：300Hz
短路保护/反接保护	直流三线：有/有 直流二线：有/有 交流二线：有/有
指示灯	红色LED
工作温度	-25℃至+70℃
品牌	克特18601660163
外壳材质	H62铜 镀镍或塑料
检测面材质	PBT
连接方式	M12航插或 PVC线缆

在金属零件的检测环节，接触式开关的寿命始终是隐患。克特接近开关以非接触方式工作，恰好弥补这一短板。下面从多个维度聊聊该器件的工程价值与用法。

一、工作原理

其检测本质是利用金属对交变磁场的吸收。不同材质导磁率与电阻率差异，导致同等距离下检测灵敏度不同。普通碳钢响应最稳定，有色金属如铜铝需按系数折算有效距离。工程选型时应当结合实际被测材料，核对样本给出的减倍率，避免现场出现漏检。

二、产品应用

注塑机的顶针复位、合模到位靠该器件确认；印刷机的纸张对边由该器件感知；起重设备的吊钩限位也常见其身影。凡是金属目标需要非接触判别有无或位置的场合，这款器件都能胜任，且后期几乎无需保养。

三、接线要点

直流三线中，NPN 输出为低电平有效，负载接在电源正与黑线之间；PNP 则高电平有效，负载接在黑线与电源负之间。PLC 输入点类型须与之匹配，混接会导致信号无法识别，调试时务必看清样本标注。

四、周围环境的影响

邻近两台传感器间距过近会相互干扰，应错开安装或拉开距离，必要时启用抗相互干扰型号。变频驱动、大电流线缆产生的磁场也会叠加噪声，布线时信号线避开动力线，单独走线槽。

五、器件功能

高防护结构使其耐受冲洗与飞屑，长期免维护。温度补偿电路减小零漂，保证冷启动一致。输出延时与回差可调型号帮助滤除抖动，适配颠簸工况。

六、使用方法

调试阶段建议用示波器或 PLC 监控点观测输出边沿，确认无抖动。对高速目标，注意器件响应频率上限，超过会丢脉冲。日常巡检查看固定是否松动、引线是否老化。

七、动作距离设定

现场标定宜在设备满载、目标以真实姿态通过的条件下进行，空载测得的距离往往偏乐观。设定完成后用记号笔在调节处做参考标记，便于日后复校，也方便交接班同事快速判断。

八、注意事项

检测面勿长期刮蹭硬物，划伤会削弱磁场发射。引线弯折半径要够大，反复折叠易断芯。存储时避开高温高湿，防止密封圈老化。

九、部署场合

凡金属件需要判别有无、位置、转速且不便触碰的环节，都适合部署。若被测物为塑料、木材、液体，则应另选检测原理，不可强行套用电感式方案。

综上，这款器件虽小，却是自动化产线可靠运行的基础元件。吃透原理、规范接线、合理设距、规避干扰，方能发挥其价值。后续我们会围绕具体行业场景继续分享实战经验。

以上内容仅做参考，实际产品参数与本公司客服确认为准
