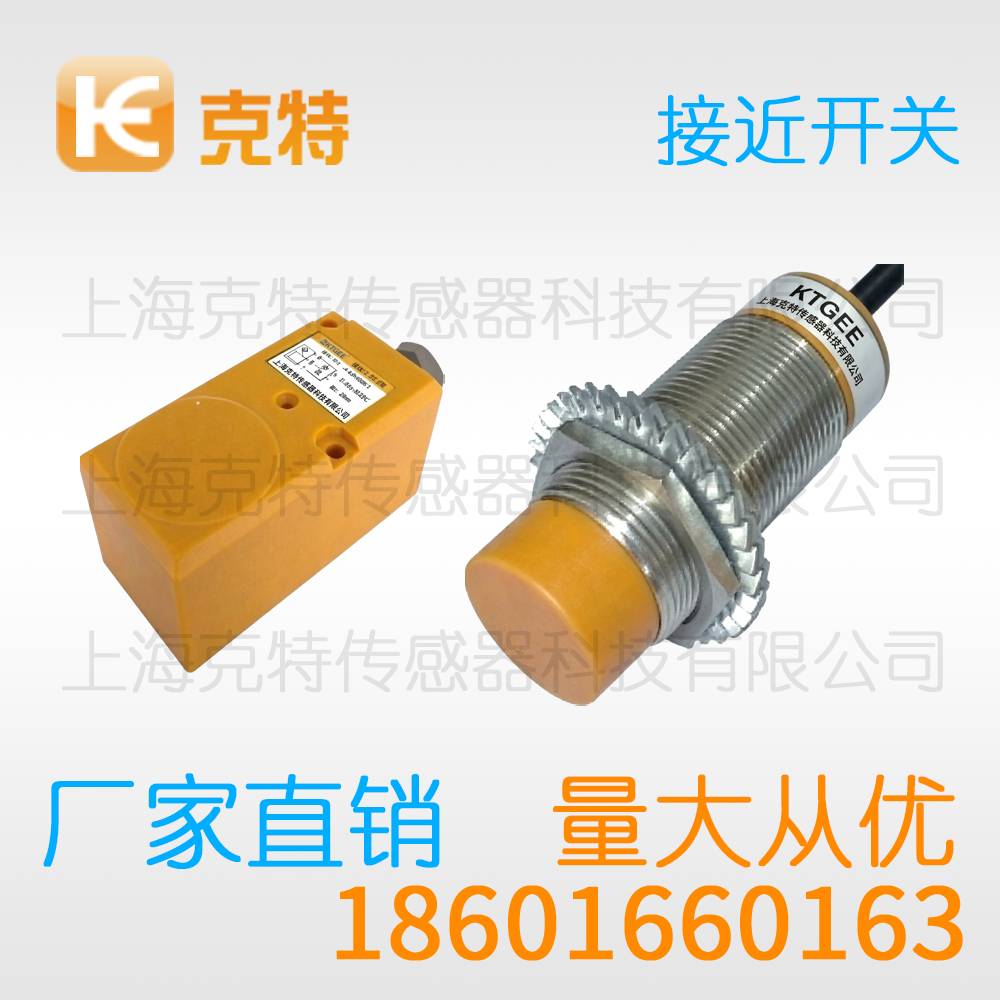

ZH17-D5PK 方形克特感应开关传感器 接近开关

克特接近开关具体而言，在没有金属靠近时感应线圈始终维持着一路等幅稳定的高频电磁振荡。金属目标越靠近克特接近开关的感应面涡流损耗越严重振荡衰减越显著。输出级将微弱的幅值变化转换并放大为标准可用的开关量控制信号。

克特ZH17-D5NK NB PK PB LA LB KA KB方形接近开关感应开关传感器

NPN NO
NPN NC
PNP NO
PNP NC
型号	ZH17-D5PK
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

一、产品功能

产品功能还体现在负载适应性上：直流型可驱动继电器、电磁阀与PLC输入，交流两线型可直接切换接触器线圈。漏电流与残余电压指标决定了对高阻抗输入的兼容程度。频率响应方面，普通型号达到数百赫兹，高速型号可达数千赫兹，足以匹配高速计数与转速测量任务。

二、工作原理

多数克特接近开关采用高频振荡结构，谐振频率通常在数百千赫兹量级。金属目标进入感应区后，回路品质因数下降，振荡幅度随之降低。检波电路取出包络信号送入比较器，与基准电压比较后输出高低电平。由于检测依据是金属的导电与导磁特性，铁、钢、铝、铜、黄铜等均可检出，但不同材质对应不同的衰减系数。以M18规格圆柱型产品为例，其标称检测距离约10毫米，工作电压范围10-30V DC，输出形式为两线制常闭，响应频率约1kHz，能够满足常规产线的检测节拍要求。

三、产品应用

在自动化产线上，这类传感器几乎无处不在：数控机床刀库刀具到位检测、气动滑台末端位置确认、传送带金属工件计数、机械手夹爪状态监测等场景均大量使用。能够抵御油污与切削液影响，在金属加工车间的恶劣工况下持续稳定工作，是位置检测类传感元件中的主力。

四、注意事项

维护要点包括：定期检查电缆有无破损、接头有无松动；定期用干燥软布清洁感应面；备件应存放于干燥环境。发现输出异常时，先测量电源电压，再检查负载回路，确认无误后方可判定产品本体故障，避免误拆误换造成停机损失。

五、周围金属的影响

多个传感器并排安装时，相邻产品的磁场可能相互耦合，产生串扰。一般建议间距保持在外壳直径的三倍以上，或将相邻产品交替供电、错开感应面朝向。嵌入式安装孔的金属翻边厚度也应控制，翻边过高相当于把感应面置于金属凹槽内，会显著压缩有效距离。

六、使用场合

适用场合覆盖机械制造、汽车零部件、电子装配、包装印刷、纺织印染、物流仓储等行业。凡以金属为检测对象、要求非接触测量、动作频繁且环境粉尘油污较重的场景，都属于的典型阵地，例如机床刀位确认、模具保护、料仓料位、车门锁扣到位检测等。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。
