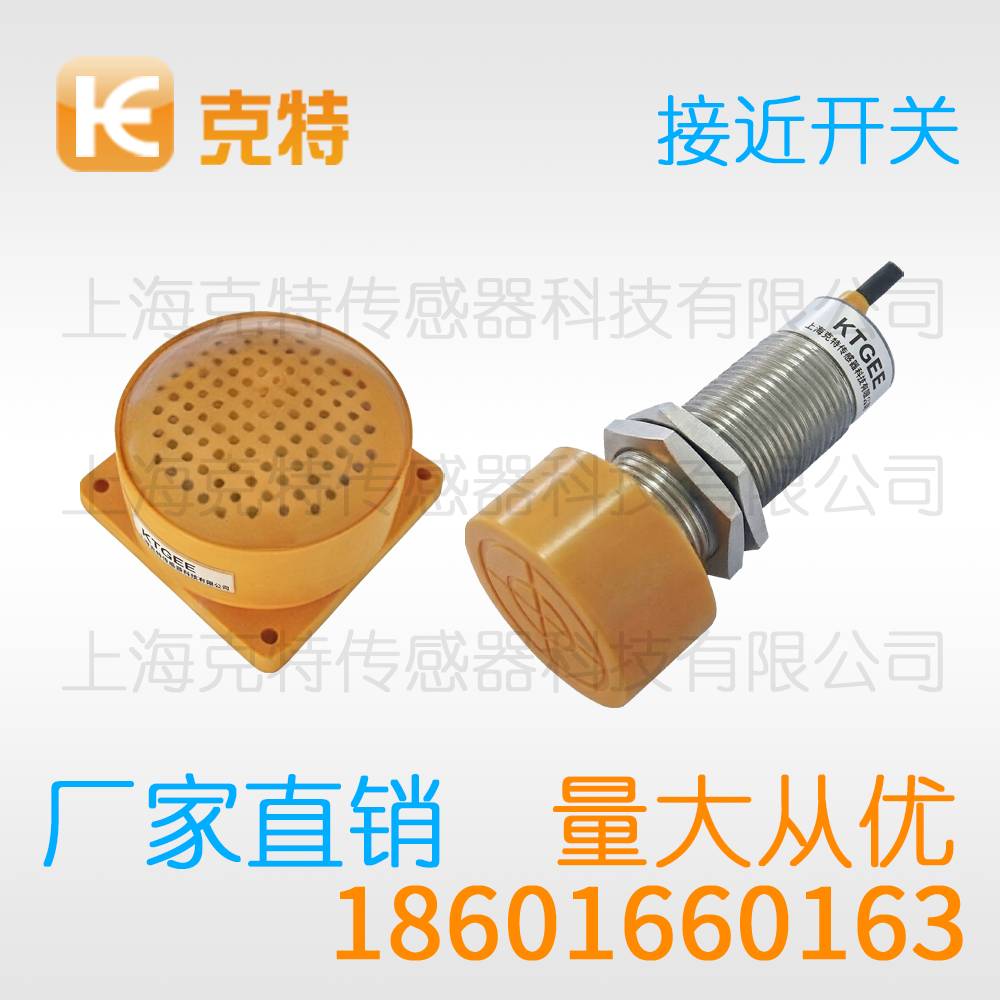

FJ3-20PB 方型克特金属感应传感器 接近开关

克特接近开关概括其核心过程，克特接近开关依靠内部的高频振荡电路来实现对金属目标的非接触检测；金属目标越靠近感应面涡流损耗越严重振荡幅度的衰减也就越加显著。上位控制器依据这个开关信号判断金属部件的有无以及所在的位置。

克特FJ3-20NA NB PA PB LA LB KA KB方型接近开关金属感应传感器

安装方式	额定检测距离		电源类型	输出类型		触点形式
埋入式/非埋入	按型号而定		直流 10~36 VDC	NPN		NO
			直流 10~36 VDC	NPN		NC
			直流 10~36 VDC	NPN		NO+NC
			直流 10~36 VDC	PNP		NO
			直流 10~36 VDC	PNP		NC
			直流 10~36 VDC	PNP		NO+NC
			直流 10~36 VDC	二线制		NO
			直流 10~36 VDC	二线制		NC
			交流 90~250 VAC	SCR可控硅		NO
			交流 90~250 VAC	SCR可控硅		NC
			交流 90~250 VAC	SCR可控硅		NO+NC
			-	继电器输出		-
型号	FJ3-20PB
参数项目		参数值
控制输出 (DC)		50mA-200mA
控制输出 (SCR/继电器)		300mA, 500mA
品牌		克特18601660163
输出电压降 (DC/AC)		≤5V, ≤1.5V / ≤7V
消耗电流		≤13mA / ≤1mA / ≤2mA
差动距离		±10%
重复距离		≤10%
响应频率 (DC/AC)		200Hz / 20Hz
最小动作电流		3mA / 5mA
工作环境温度		-25℃ ~ +75℃
工作环境湿度		45% ~ 85%
绝缘电阻		≥50兆欧
外壳材料		金属/塑料

在智能制造持续推进的背景下，克特接近开关依然占据着基础检测元件的重要位置。无论产线升级还是设备改造，理解的工作特性都是工程师的必修课。下文从多个维度对其进行系统梳理。

一、外观类型

外观结构上，常见产品分为螺纹圆柱型、矩形齐平型与槽型三类。螺纹圆柱型按外壳直径分为M8、M12、M18、M30等规格，安装时旋入设备面板，配合螺母紧固，是目前用量最大的形态。齐平安装型感应面与金属支架表面平齐，适合空间紧凑的场合；非齐平型感应距离更大，但四周需要保留无金属区。

二、注意事项

使用环境方面，应远离强电磁干扰源，如大功率变频器与高频淬火设备；环境温度超出-25至70摄氏度范围时需选用高温型号。产品不具备本安防爆能力，涉及易燃易爆场合时必须选择专用防爆型号，普通产品严禁替代使用。

三、距离的设定

距离设定还要考虑目标尺寸因素。检测体小于标准检测体时，有效距离相应减小，薄板目标同样会衰减检测能力。现场标定的做法是：将实际工件固定在运动机构上，逐步调整传感器与工件的间隙，观察输出翻转点，回退百分之二十左右作为工作点，随后锁紧螺母并做好防松标记。典型参数方面：M18外壳产品标称检测距离10毫米，供电电压20-250V AC，输出配置为PNP常闭，重复定位精度高，响应频率可达1kHz，线缆长度可按现场需求选配。

四、工作原理

多数克特接近开关采用高频振荡结构，谐振频率通常在数百千赫兹量级。金属目标进入感应区后，回路品质因数下降，振荡幅度随之降低。检波电路取出包络信号送入比较器，与基准电压比较后输出高低电平。由于检测依据是金属的导电与导磁特性，铁、钢、铝、铜、黄铜等均可检出，但不同材质对应不同的衰减系数。

五、接线方式

四线制产品在同一外壳内集成常开与常闭双路输出，或同时提供NPN与PNP选择引脚，灵活性更高。接线时应遵循棕色接正极、蓝色接负极、黑色为信号线的行业惯例，黄色或白色线通常为第二路输出。屏蔽电缆建议在控制柜端单点接地，减少干扰耦合。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关
