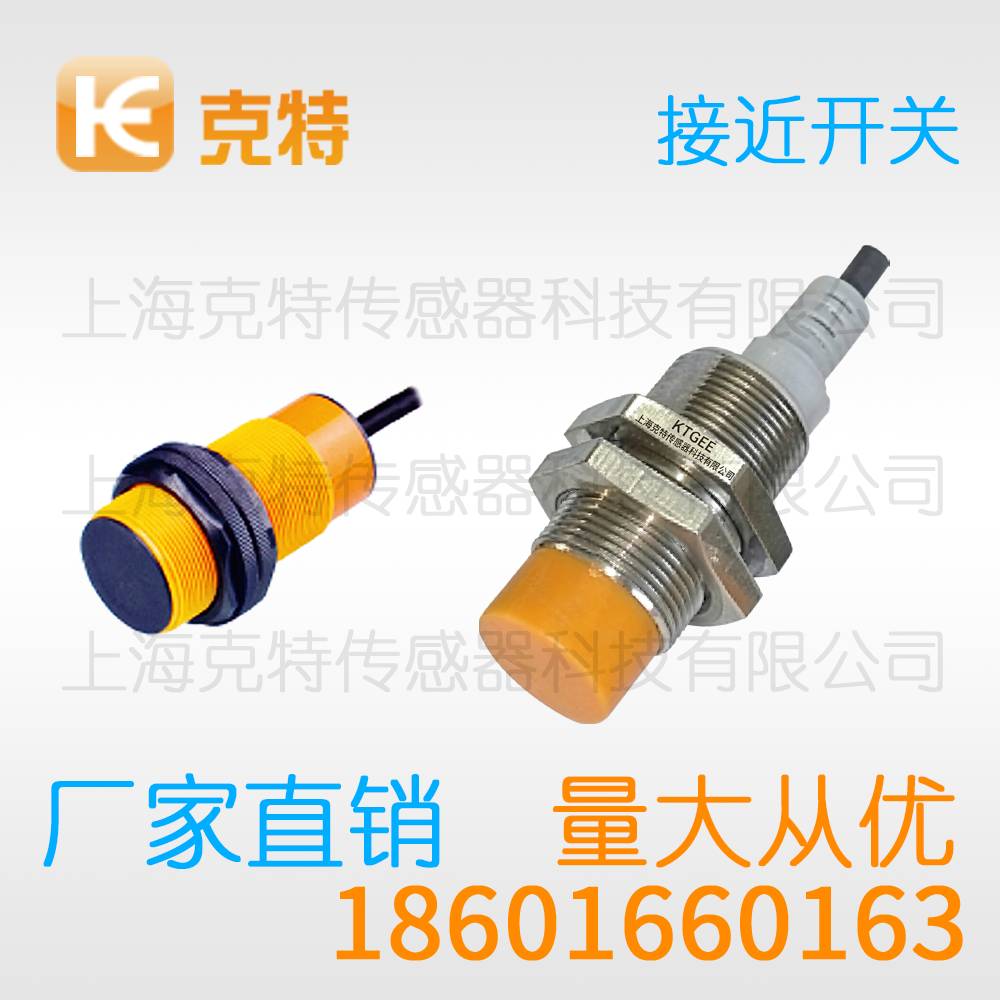

OBM-D04LK 电感式M12克特 接近开关

克特接近开关具体而言，交变的激励电流流经线圈并在感应面前方形成一定范围的高频磁场能量；金属目标越靠近感应面涡流损耗越严重振荡幅度的衰减也就越加显著。克特接近开关的输出级将微弱的幅值变化放大为标准开关量控制信号。

克特电感式M12接近开关OBM-D04NK NB PK PB LK LB A04K A04B

参数名称	参数值	参数名称	参数值
型号	OBM-D04LK
安装形式	埋入式/非埋入	工作电压	10-30VDC、90-250VAC、90-380VAC
品牌	克特18601660163	静态电流	DC≤2.5mA
检查距离	按型号标准	响应频率	20-1000Hz
回差值	小于检测距离的10%	电流输出	200mA、300mA、500mA、
标准检测体	检查面而定	防护等级	IP50-IP66
残留电压	DC三线式：≤1.5VDC，DC二线式：≤4VDC，AC二线式：≤8VAC
温度影响	在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
绝缘电阻	≥50MΩ Min（500VDC Mega基准）
耐压	1500VAC 50/60Hz 一分钟
抗振动	抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
抗冲击	抗冲击：500M/S²(50G) X、Y、Z各方向3次
环境温度	工作时：-30 to +80℃(未结冰状态下)
	储存时：-30 to +80℃未结冰状态下
环境湿度	工作时: 35 to 95% RH
指示灯	动作显示（红色LED）

在智能制造持续推进的背景下，克特接近开关依然占据着基础检测元件的重要位置。无论产线升级还是设备改造，理解的工作特性都是工程师的必修课。下文从多个维度对其进行系统梳理。

功能层面，这类产品提供常开、常闭与双输出等输出形式，NPN与PNP两种极性可选，方便对接不同PLC输入卡件。部分型号带短路保护、极性反接保护与浪涌抑制功能，异常工况下可自我保护，降低现场维护成本。指示灯设计让调试人员一眼看出通电与动作状态。参数选配上，M30系列常与10-30V DC供电配合使用，检测距离15毫米，输出可选NPN常闭等形式，响应频率1kHz左右，兼顾灵敏度与稳定性。

安装调试时应注意：确认供电电压与产品铭牌一致，直流产品极性不可接反；紧固力矩适中，过大会压伤外壳螺纹；感应面朝向尽量与目标运动方向垂直，斜向接近会损失有效距离。清洗设备时避免高压水流直接冲击感应面，以防树脂封装受损。

防护结构上，产品外壳与线缆出口处多采用密封设计，具备良好的防尘与防溅水能力，足以应对一般车间的恶劣工况。感应面由工程塑料或陶瓷材料封装，耐刮擦且不影响磁场分布。部分型号在端部增加锁紧垫圈安装位，便于在振动工况下长期保持紧固状态。

具体而言，冲压车间用监测模具安全区有无异物；注塑机周边用确认金属嵌件放入；自动化仓储用识别金属货箱到位；流水线末端用触发贴标与喷码。这些场景共同的特点是检测对象为金属、动作频繁、要求免维护。

涡流效应是理解这类传感器的关键。金属目标切割交变磁力线时，表层产生环状感应电流，电流方向与线圈电流相反，形成的反向磁场削弱了原始磁场。目标越近，能量损耗越大，振荡器幅值下降越明显。内置施密特触发电路将幅值变化转化为干净的开关信号，配合迟滞设计，可有效避免临界距离处的输出抖动。

两线制产品接线最简便：一根线接电源正极，另一根串接负载后接回负极，无论直流还是交流回路都适用。省线省工，但存在一定残余电流与压降，选择负载时需留意最小工作电流要求，避免小电流负载误动作。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准
