LJM12A-4Z/NKS 克特 接近开关

克特接近开关的检测原理建立在电磁感应定律与涡流效应的基础之上；涡流不断消耗振荡回路的能量使线圈的等效品质因数随之明显下降；面板上的指示灯随输出状态同步点亮或熄灭方便调试人员现场观察。

克特LJM12A-4Z J/NKS PKS NHS PHS KS HS接近开关LJM12A-2 LJM12T

NPN NO
NPN NC
PNP NO
PNP NC
型号	LJM12A-4Z/NKS
检测距离①	2mm	3mm	4mm	6mm	4mm	6mm	8mm	10mm
设定距离	0～1.6mm	0～2.4mm	0～3.2mm	0～4.8mm	0～3.2mm	0～4.8mm	0～6.4mm	0～8.0mm
标准检测物体	8×8×1mm铁		8×8×1mm铁		12×12×1mm铁		12×12×1mm铁
响应频率②	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz	800Hz
相应时间	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms	1.25ms
回差	检测距离的10%以下
可检测物体	磁性金属（非磁性金属的检测距离较短）
电源电压	12～24VDC纹波（p-p）10%以下（10～30VDC）
消耗电流	Max. 5mA @ NPN; Max. 7mA @ PNP
开关容量	Max. 100mA
残留电压	Max. 1.5V
品牌	克特
泄漏电流	<0.01mA
动作指示	工作指示：红(NPN) /(PNP)
动作模式	NA型：NPN NO; NB型：NPN NC; PA型：PNP NO; PB型：PNP NC
过流保护点	200mA Max.（30VDC Max.）
保护回路	逆接保护,浪涌吸收
环境温度范围	工作、储存：-25～+60℃（无结冰、结露）
环境湿度范围	工作、储存：35～95%（无结露）
温度影响	环境温度+25℃时，检测距离的±10%
绝缘电阻	50MΩ以上，（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1000V 50/60Hz 1min 充电部整体与外壳间
冲击/振动	500m/s²，X,Y,Z各方向10次 / 10～55Hz上下振幅1.5mm X,Y,Z各方向2H
保护结构	IEC标准50-IP67,按公司内部标准
连接方式	导线引出型（可接收客制导线长度）
外壳材质	铜镍合金/塑料
感应面材质	PBT材质
附件	标配螺母安装套件/安装支架选配购买

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

一、周围金属的影响

多个传感器并排安装时，相邻产品的磁场可能相互耦合，产生串扰。一般建议间距保持在外壳直径的三倍以上，或将相邻产品交替供电、错开感应面朝向。嵌入式安装孔的金属翻边厚度也应控制，翻边过高相当于把感应面置于金属凹槽内，会显著压缩有效距离。以M12规格圆柱型产品为例，其标称检测距离约5毫米，工作电压范围15-30V DC，输出形式为两线制常闭，响应频率约1kHz，能够满足常规产线的检测节拍要求。

二、外观类型

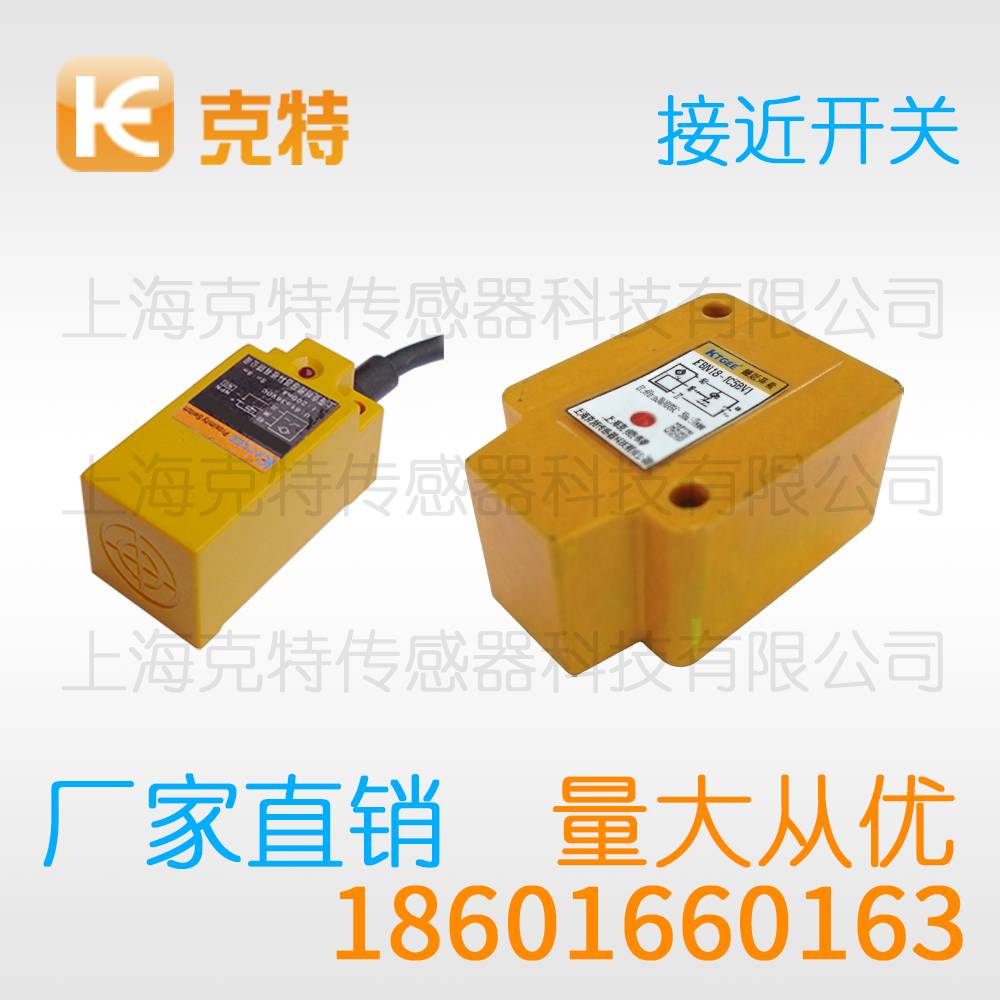

矩形接近开关多采用树脂封装外壳，感应面位于正面，常用于需要大面积安装底座的流水线设备。槽型产品则将感应线圈置于U形槽两侧，金属件经过槽口时触发，定位精度高，典型应用是金属齿检测与送料到位判断。此外还有螺纹短型、加长型以及分离放大器型，满足不同安装深度与布线需求。

三、接线方式

三线制产品分为NPN与PNP两类。NPN型输出晶体管集电极开路，负载接在电源正极与输出之间，输出导通时拉向负极；PNP型则相反，负载接在输出与负极之间。接线前务必确认PLC输入卡件的公共端极性：日系设备多为NPN输入，欧系设备多为PNP输入，接错会导致信号异常。

四、距离的设定

动作距离与复位距离之间存在迟滞区间，通常为动作距离的百分之几。目标往复经过感应区时，若停在该区间内，输出可能出现抖动。调试时先让目标从远到近缓慢靠近，记录动作点，再后退记录复位点，据此设定机械限位，确保目标位置远离临界区。

五、产品应用

在自动化产线上，这类传感器几乎无处不在：数控机床刀库刀具到位检测、气动滑台末端位置确认、传送带金属工件计数、机械手夹爪状态监测等场景均大量使用。能够抵御油污与切削液影响，在金属加工车间的恶劣工况下持续稳定工作，是位置检测类传感元件中的主力。

六、工作原理

从电路结构上看，克特接近开关一般由振荡器、检波环节、比较器与输出级组成。通电后感应面附近产生交变磁场，金属物体靠近时涡流效应使线圈等效阻抗发生变化，振荡随之减弱。当衰减超过门限，比较器翻转，输出状态改变，指示灯同步动作。该原理决定了对各类金属导体敏感，而对塑料、木材、液体等非金属物质不响应。

从工作原理到现场注意事项，每个环节都影响最终检测质量。掌握这些知识，配合规范的施工习惯，克特接近开关便能在各类工况中长期稳定运行。

以上内容仅做参考，实际产品参数与本公司客服确认为准
