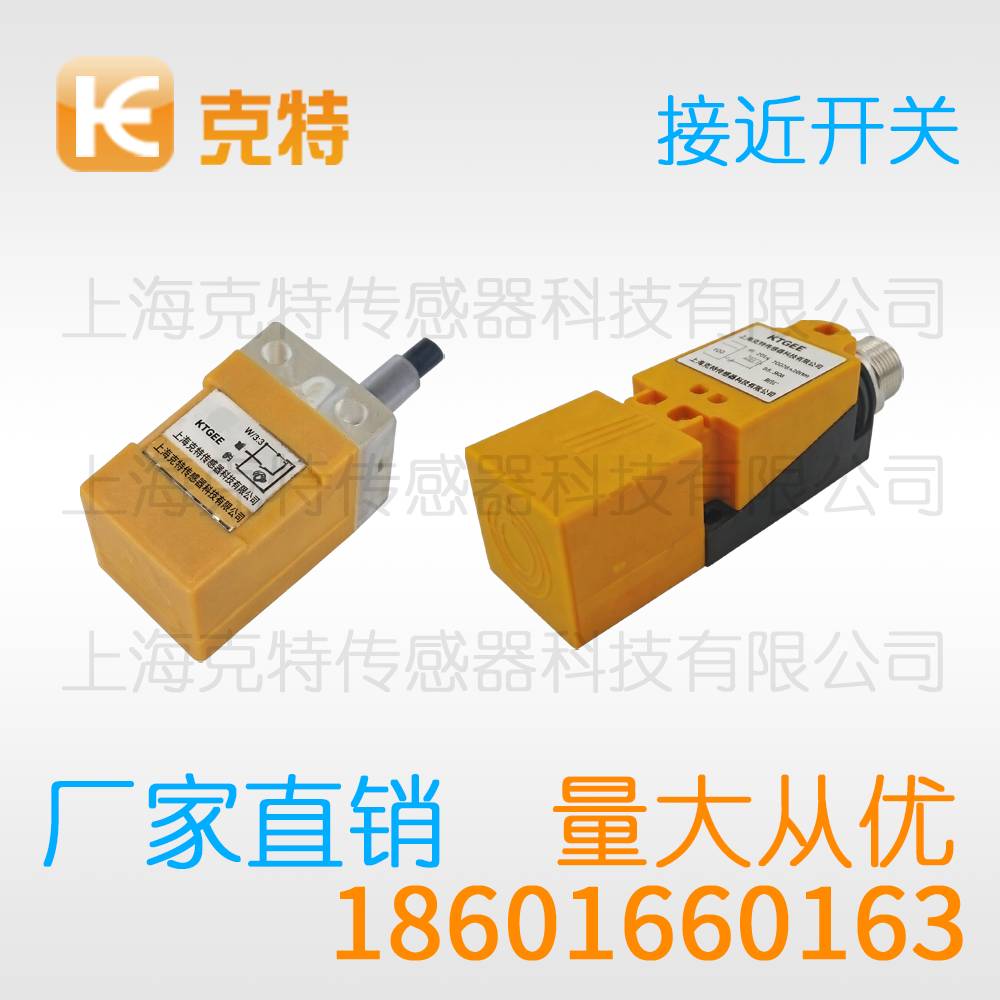

LJM30M-10A1 电感式限位克特金属感应传感器 接近开关

克特接近开关由振荡器检波器比较器与输出级共同构成核心检测回路，检波环节从振荡包络中提取出能够反映目标距离的幅值变化信号。输出的开关信号可以直接送入控制器输入端或继电器回路参与设备控制。

克特电感式限位接近开关LJM30M-10N1N2P1P2D1D2A12金属感应传感器

参数项目	类型	规格参数
型号	LJM30M-10A1
安装方式	埋入式/非埋入
额定检测距离	按照标准
可靠检测距离	标准距离的80%
直流三线	NPN 常开
	NPN 常闭
	PNP 常开
	PNP 常闭
直流二线	常开
	常闭
交流二线	常开
	常闭
供电电压	直流三线：DC10-30V 直流二线：DC10-30V 交流二线：DC10-30V
电压降	直流三线：<1.9V 直流二线：<6V
负载电流	直流三线：≤200mA 直流二线：≤200mA 交流二线：≤200mA
消耗电流	直流三线：<10mA 直流二线：<10mA 交流二线：<0.8mA
漏电流	直流三线：<0.01mA 直流二线：<0.3mA 交流二线：<0.01mA
绝缘电压	直流三线：1000V/AC 60S 直流二线：1000V/AC 60S 交流二线：500V/AC 60S
开关频率	直流三线：1000Hz 直流二线：500Hz 交流二线：300Hz
短路保护/反接保护	直流三线：有/有 直流二线：有/有 交流二线：有/有
指示灯	红色LED
工作温度	-25℃至+70℃
品牌	克特18601660163
外壳材质	H62铜 镀镍或塑料
检测面材质	PBT
连接方式	M12航插或 PVC线缆

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

一、产品介绍

这类产品由感应线圈、振荡电路、信号处理电路、输出级与外壳构成，常见形态为螺纹圆柱形，检测与放大功能集成于一体化结构中。相比机械式行程开关，无触点磨损、无火花拉弧，动作频率高；相比光电传感器，不怕灰尘遮挡与油污沾染，特别适合金属加工环境。

二、周围金属的影响

多个传感器并排安装时，相邻产品的磁场可能相互耦合，产生串扰。一般建议间距保持在外壳直径的三倍以上，或将相邻产品交替供电、错开感应面朝向。嵌入式安装孔的金属翻边厚度也应控制，翻边过高相当于把感应面置于金属凹槽内，会显著压缩有效距离。典型参数方面：M12外壳产品标称检测距离5毫米，供电电压10-36V DC，输出配置为两线制常开，重复定位精度高，响应频率可达500Hz，线缆长度可按现场需求选配。

三、工作原理

涡流效应是理解这类传感器的关键。金属目标切割交变磁力线时，表层产生环状感应电流，电流方向与线圈电流相反，形成的反向磁场削弱了原始磁场。目标越近，能量损耗越大，振荡器幅值下降越明显。内置施密特触发电路将幅值变化转化为干净的开关信号，配合迟滞设计，可有效避免临界距离处的输出抖动。

四、接线方式

两线制产品接线最简便：一根线接电源正极，另一根串接负载后接回负极，无论直流还是交流回路都适用。省线省工，但存在一定残余电流与压降，选择负载时需留意最小工作电流要求，避免小电流负载误动作。

五、距离的设定

距离设定还要考虑目标尺寸因素。检测体小于标准检测体时，有效距离相应减小，薄板目标同样会衰减检测能力。现场标定的做法是：将实际工件固定在运动机构上，逐步调整传感器与工件的间隙，观察输出翻转点，回退百分之二十左右作为工作点，随后锁紧螺母并做好防松标记。

六、产品功能

开关量输出是的核心功能，此外不少产品具备延时功能，可设定动作延迟以过滤瞬态抖动。全金属外壳型号抗磁场干扰能力强，适合强电磁环境。温度漂移补偿电路保证低温与高温环境下检测距离的一致性，重复精度可达标称值的百分之几，满足精确定位需求。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准
