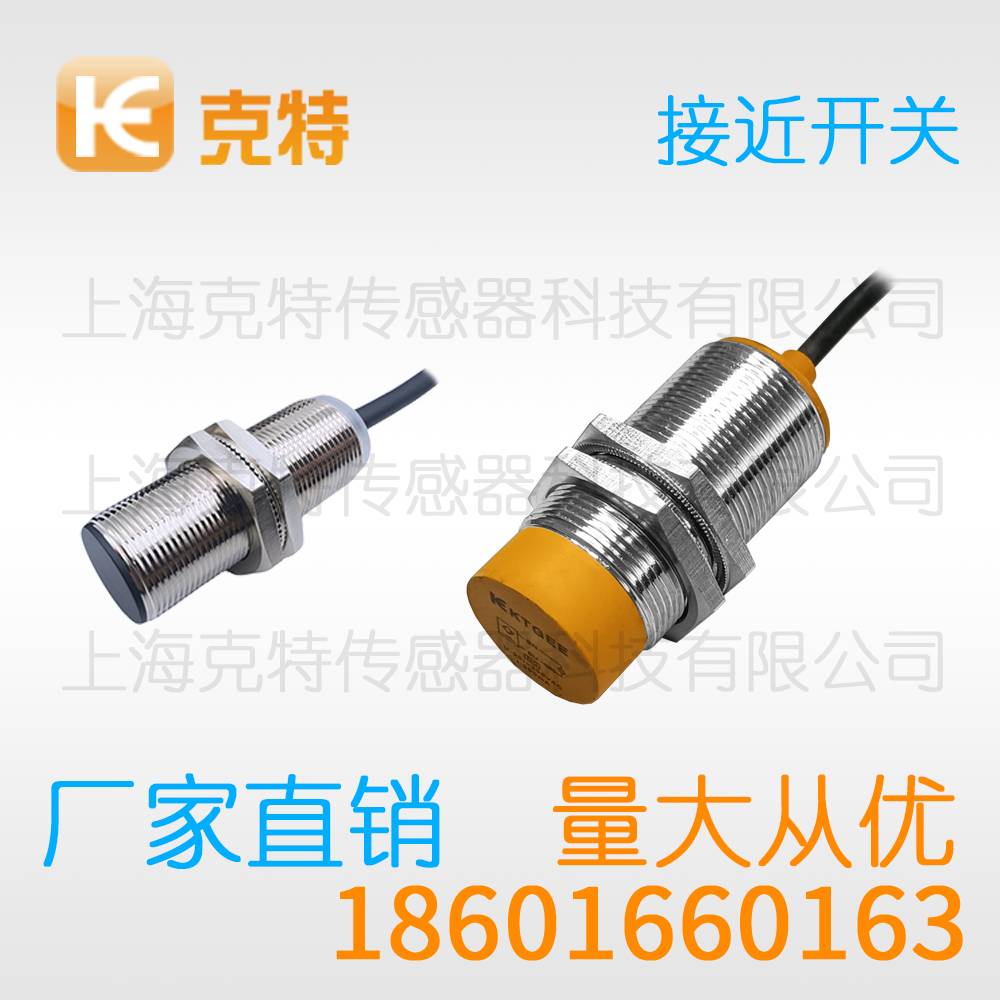

E-12N2NC 限位克特金属感应传感器 接近开关

克特接近开关就其检测机理而言，克特接近开关依靠内部的高频振荡电路来实现对金属目标的非接触检测。检波环节从振荡包络中提取出能够反映目标距离的幅值变化信号；检测距离与输出翻转点一一对应从而实现对金属目标精确的位置判断。

克特E-12N2NO NC PO PC DO DC AO AC限位接近开关金属感应传感器

参数分类	参数项目	参数值
型号	E-12N2NC
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

专门识别金属目标，结构简单却性能可靠。接下来我们从原理到应用，逐层剖析这类产品。

一、周围金属的影响

多个传感器并排安装时，相邻产品的磁场可能相互耦合，产生串扰。一般建议间距保持在外壳直径的三倍以上，或将相邻产品交替供电、错开感应面朝向。嵌入式安装孔的金属翻边厚度也应控制，翻边过高相当于把感应面置于金属凹槽内，会显著压缩有效距离。典型参数方面：M8外壳产品标称检测距离2毫米，供电电压15-30V DC，输出配置为两线制常闭，重复定位精度高，响应频率可达500Hz，线缆长度可按现场需求选配。

二、产品介绍

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

三、产品功能

产品功能还体现在负载适应性上：直流型可驱动继电器、电磁阀与PLC输入，交流两线型可直接切换接触器线圈。漏电流与残余电压指标决定了对高阻抗输入的兼容程度。频率响应方面，普通型号达到数百赫兹，高速型号可达数千赫兹，足以匹配高速计数与转速测量任务。

四、距离的设定

距离设定还要考虑目标尺寸因素。检测体小于标准检测体时，有效距离相应减小，薄板目标同样会衰减检测能力。现场标定的做法是：将实际工件固定在运动机构上，逐步调整传感器与工件的间隙，观察输出翻转点，回退百分之二十左右作为工作点，随后锁紧螺母并做好防松标记。

五、接线方式

三线制产品分为NPN与PNP两类。NPN型输出晶体管集电极开路，负载接在电源正极与输出之间，输出导通时拉向负极；PNP型则相反，负载接在输出与负极之间。接线前务必确认PLC输入卡件的公共端极性：日系设备多为NPN输入，欧系设备多为PNP输入，接错会导致信号异常。

六、使用场合

适用场合覆盖机械制造、汽车零部件、电子装配、包装印刷、纺织印染、物流仓储等行业。凡以金属为检测对象、要求非接触测量、动作频繁且环境粉尘油污较重的场景，都属于的典型阵地，例如机床刀位确认、模具保护、料仓料位、车门锁扣到位检测等。

正确理解产品特性并规范安装调试，是发挥其性能的前提。希望本文的梳理能为您的选型与使用提供清晰参考。

以上内容仅做参考，实际产品参数与本公司客服确认为准
