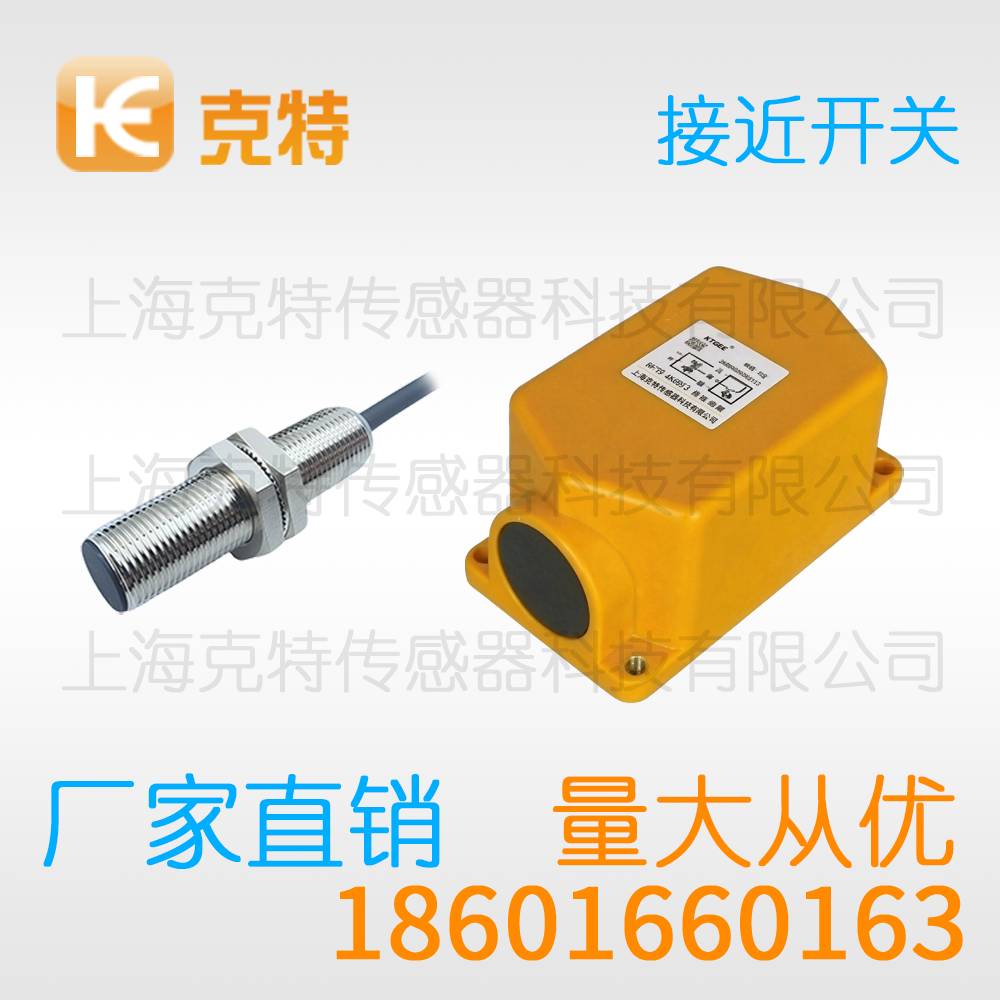

HLJ18A3-10-Z/N1 克特感应传感器 接近开关

克特接近开关概括其核心过程，振荡器检波器比较器与输出级四部分共同构成了接近开关的核心检测回路。金属目标越靠近克特接近开关的感应面涡流损耗越严重振荡衰减越显著；整个检测过程响应迅速且无触点磨损能够长期高频地重复稳定动作。

克特HLJ18A3-10-Z/N1 N2 P1 P2 D1 D2 J/A1 A2接近开关感应传感器

安装方式		埋入式	非埋入式
型号		HLJ18A3-10-Z/N1
检测距离		按型号标准
交流AC90-250V	二线制	NO 常开
		NC 常闭
	三线制	NO+NC 常开常闭
继电输出四线		NO+NC 常开常闭
继电输出五线		NO+NC 常开常闭
直流DC6-36V	NPN	NO 常开
		NC 常闭
		NO+NC 常开常闭
	PNP	NO 常开
		NC 常闭
		NO+NC 常开常闭
	二线制	NO 常开
		NC 常闭
品牌		克特18601660163
输出电压降DC/AC		AC<8V ,DC三线<1.5V,DC两线<4V
输出电流		可控硅SCR 300mA 继电器1A、2A DC三线200mA DC二线 50mA
重复精度		≤10%
消耗电流		<10mA
响应频率		DC 50-800Hz,AC 25Hz
外壳体材料		金属/塑料ABS（按型号标准）
标准检测物体		根据感应头面积而定
工作环境温度		-20℃~+55℃
连接方式		1.5m PVC电缆

作为开关量传感器家族中的常青树，克特接近开关以稳定耐用著称。不依赖机械触点即可完成位置判断，能在油污、粉尘与振动环境中长期服役。本文结合选型与应用实践，对其要点做全面解析。

一、周围金属的影响

周围金属是影响检测性能的重要因素。感应面附近的金属支架、面板或邻装传感器都会削弱有效磁场，导致检测距离缩短甚至误触发。齐平安装型产品在感应面四周设计了磁屏蔽结构，允许感应面与金属表面齐平；非齐平型则要求感应面周围留出至少一个外壳直径的无金属间隙。

二、注意事项

安装调试时应注意：确认供电电压与产品铭牌一致，直流产品极性不可接反；紧固力矩适中，过大会压伤外壳螺纹；感应面朝向尽量与目标运动方向垂直，斜向接近会损失有效距离。清洗设备时避免高压水流直接冲击感应面，以防树脂封装受损。参数选配上，M12系列常与10-30V DC供电配合使用，检测距离4毫米，输出可选PNP常开等形式，响应频率0.5kHz左右，兼顾灵敏度与稳定性。

三、工作原理

从电路结构上看，克特接近开关一般由振荡器、检波环节、比较器与输出级组成。通电后感应面附近产生交变磁场，金属物体靠近时涡流效应使线圈等效阻抗发生变化，振荡随之减弱。当衰减超过门限，比较器翻转，输出状态改变，指示灯同步动作。该原理决定了对各类金属导体敏感，而对塑料、木材、液体等非金属物质不响应。

四、产品功能

功能层面，这类产品提供常开、常闭与双输出等输出形式，NPN与PNP两种极性可选，方便对接不同PLC输入卡件。部分型号带短路保护、极性反接保护与浪涌抑制功能，异常工况下可自我保护，降低现场维护成本。指示灯设计让调试人员一眼看出通电与动作状态。

五、产品应用

包装与装配行业同样离不开。金属瓶盖到位检测、铝箔封口确认、冲压件脱模监视、铆钉与螺母装配到位信号反馈，都由这类产品完成。与机械行程开关相比，没有触点磨损问题，高频动作下寿命优势明显，配合PLC输入端可以轻松实现产线节拍控制。

六、使用场合

适用场合覆盖机械制造、汽车零部件、电子装配、包装印刷、纺织印染、物流仓储等行业。凡以金属为检测对象、要求非接触测量、动作频繁且环境粉尘油污较重的场景，都属于的典型阵地，例如机床刀位确认、模具保护、料仓料位、车门锁扣到位检测等。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
