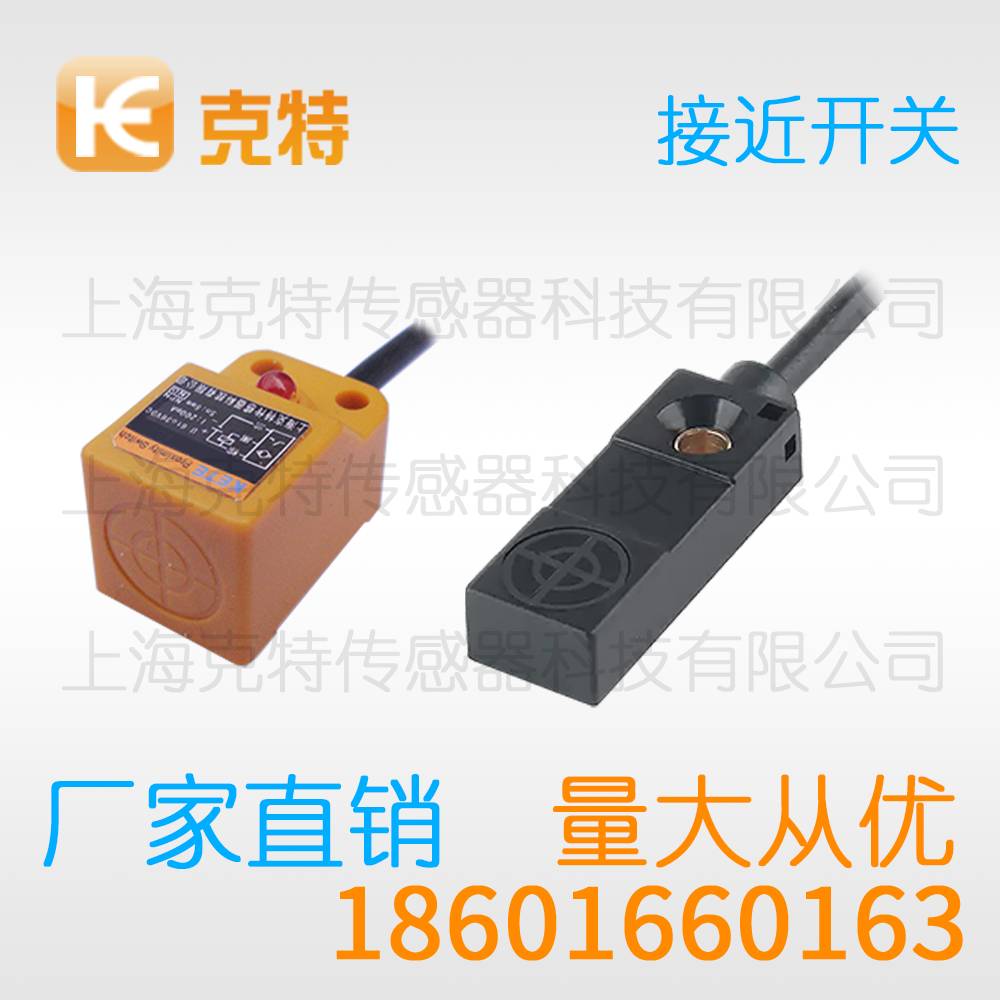

FJ3-20NA 方型克特金属感应传感器 接近开关

克特接近开关就其检测机理而言，克特接近开关依靠内部的高频振荡电路来实现对金属目标的非接触检测；铁磁性材料同时受到导磁与导电的双重作用其引起的振荡衰减更为突出。输出级将微弱的幅值变化转换并放大为标准可用的开关量控制信号。

克特FJ3-20NA NB PA PB LA LB KA KB方型接近开关金属感应传感器

非 埋 入/埋入	直流10-30VDC ，额定电压24V	NPN 常开
		常闭
		一开一闭
		PNP 常开
		常闭
		一开一闭
		二线常开
		二线常闭
	8VDC NAMUR传感器
	交流20-250VAC ，额定220V	二线常开
		二线常闭
		开闭转换
输出电流 lo	二线型 DC / AC	≤200mA / ≤300-500mA
	三线型 DC	≤ 300mA
输出电压降Ud	二线型 DC / AC	≤ 5V / 7V
	三线型 DC	≤1.5V
最小动作电流	≥3mA
品牌	克特18601660163
静态功耗	二线型 DC / AC	≤1mA / 2mA
	三线型 DC	≤15mA
型号	FJ3-20NA
回 差	≤ 5%
重复精度	≤5%
最高开关频率 f 埋入/ 非埋入/ 交流	600Hz/200Hz/25Hz
过载保护(直流）	是
极性保护	是
可检测体	磁性金属
环境温度 Ta	-15~+60℃
外壳材料	金属/塑料
防护等级	IP50-67 取决于接插件

工业传感元件种类繁多，克特接近开关凭借对金属目标的敏锐识别能力，始终保持着旺盛的生命力。本文从原理、结构、接线到使用细节逐项展开，为读者呈现一份实用的参考资料。

包装与装配行业同样离不开。金属瓶盖到位检测、铝箔封口确认、冲压件脱模监视、铆钉与螺母装配到位信号反馈，都由这类产品完成。与机械行程开关相比，没有触点磨损问题，高频动作下寿命优势明显，配合PLC输入端可以轻松实现产线节拍控制。

两线制产品接线最简便：一根线接电源正极，另一根串接负载后接回负极，无论直流还是交流回路都适用。省线省工，但存在一定残余电流与压降，选择负载时需留意最小工作电流要求，避免小电流负载误动作。

电磁感应定律奠定了这类产品的理论基础。线圈通以高频激励电流后，感应面前方形成磁场分布区，金属目标闯入时激起涡流并消耗磁场能量，振荡回路随之失谐。输出电路依据振荡强弱判断目标有无，并以开关量形式送出结果。非接触的工作方式让在高粉尘、高振动环境下依然稳定可靠。参数选配上，M12系列常与20-250V AC供电配合使用，检测距离5毫米，输出可选两线制常闭等形式，响应频率0.5kHz左右，兼顾灵敏度与稳定性。

周围金属是影响检测性能的重要因素。感应面附近的金属支架、面板或邻装传感器都会削弱有效磁场，导致检测距离缩短甚至误触发。齐平安装型产品在感应面四周设计了磁屏蔽结构，允许感应面与金属表面齐平；非齐平型则要求感应面周围留出至少一个外壳直径的无金属间隙。

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

维护要点包括：定期检查电缆有无破损、接头有无松动；定期用干燥软布清洁感应面；备件应存放于干燥环境。发现输出异常时，先测量电源电压，再检查负载回路，确认无误后方可判定产品本体故障，避免误拆误换造成停机损失。

综上所述，这类产品以简单可靠的检测方式解决了工业现场大量位置判断问题。理解并运用好文中要点，能让设备运行更稳定，维护工作更省心。

以上内容仅做参考，实际产品参数与本公司客服确认为准
