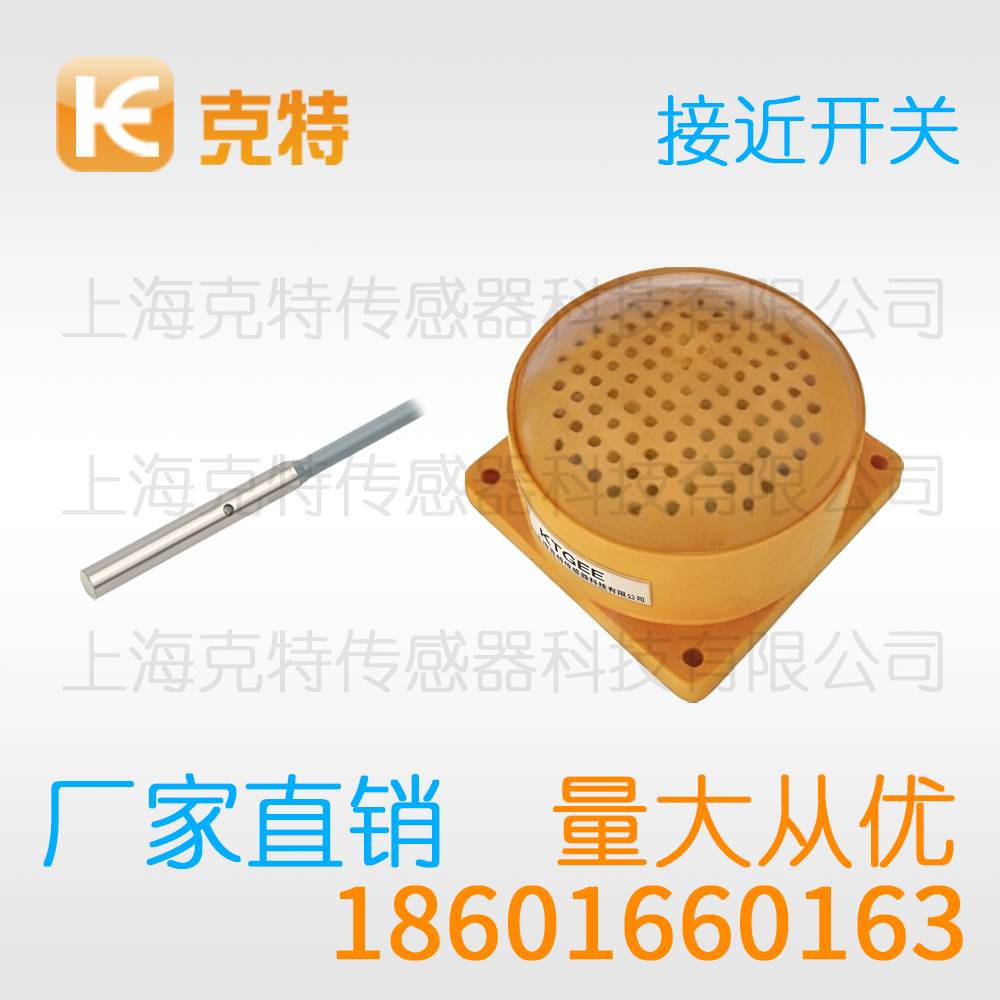

LMF10-3020LA 电感克特感应传感器 接近开关

克特接近开关简而言之，石英稳频式的振荡结构能够保证工作频率在温度与电压波动时依然稳定。金属目标越靠近克特接近开关的感应面涡流损耗越严重振荡衰减越显著；输出的开关信号可以直接送入控制器输入端或继电器回路参与设备控制。

克特LMF10-3020NA NB PA PB LA LB KA KB电感接近开关感应传感器

参数分类	参数项目	参数值
型号	LMF10-3020LA
一般说明	输出类型	NPN、PNP、D、AD
	安装方式	齐平/非齐平安装
	额定动作距离	0-100mm按产品而定
	确保距离可靠动作范围	标准80%
	标准检测物	检测面1.5倍
品牌	克特18601660163
基本参数	额定电压	NPN/PNP/D:DC10～30V，交直流:AC/DC24～250V
	电压降	NPN/PNP:<2V，直流两线:<3V，交直流:<6V
	工作电流	NPN/PNP:<200mA，直流两线:<100mA，交直流:<300mA
	空载电流	<12mA
	漏电流	<100uA
	回差范围	检测距离的15%以内
	重复精度	检测距离的3%以内
	开关频率	NPN/PNP/D:0.4KHz，交直流:40Hz
	回路保护	逆极性保护、短路保护、浪涌吸收
	开关状态指示	红色LED指示灯
周围环境	环境温度	-25℃～+70℃（不结冰、凝露）
	温度影响	-25℃～+70℃内，+24℃时检测距离15%以内
	环境湿度	35～95%RH（不凝露）
	电压的影响	<3%
机械特性	连接方式	标准导线长1-2m
	外壳材料	黄铜镀珍珠镍
	感应面	PBT
	防护等级	IP50-67
	耐电压	AC500V 50/60Hz 1min 充电部整体与外壳间
	绝缘阻抗	20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
	耐振动	10～55 Hz，复振幅1.5mm X,Y,Z各向 2H

在智能制造持续推进的背景下，克特接近开关依然占据着基础检测元件的重要位置。无论产线升级还是设备改造，理解的工作特性都是工程师的必修课。下文从多个维度对其进行系统梳理。

一、产品功能

开关量输出是的核心功能，此外不少产品具备延时功能，可设定动作延迟以过滤瞬态抖动。全金属外壳型号抗磁场干扰能力强，适合强电磁环境。温度漂移补偿电路保证低温与高温环境下检测距离的一致性，重复精度可达标称值的百分之几，满足精确定位需求。参数选配上，M30系列常与15-30V DC供电配合使用，检测距离15毫米，输出可选NPN与PNP双输出等形式，响应频率1kHz左右，兼顾灵敏度与稳定性。

二、使用场合

具体而言，冲压车间用监测模具安全区有无异物；注塑机周边用确认金属嵌件放入；自动化仓储用识别金属货箱到位；流水线末端用触发贴标与喷码。这些场景共同的特点是检测对象为金属、动作频繁、要求免维护。

三、注意事项

使用环境方面，应远离强电磁干扰源，如大功率变频器与高频淬火设备；环境温度超出-25至70摄氏度范围时需选用高温型号。产品不具备本安防爆能力，涉及易燃易爆场合时必须选择专用防爆型号，普通产品严禁替代使用。

四、工作原理

多数克特接近开关采用高频振荡结构，谐振频率通常在数百千赫兹量级。金属目标进入感应区后，回路品质因数下降，振荡幅度随之降低。检波电路取出包络信号送入比较器，与基准电压比较后输出高低电平。由于检测依据是金属的导电与导磁特性，铁、钢、铝、铜、黄铜等均可检出，但不同材质对应不同的衰减系数。

五、周围金属的影响

被测目标之外的金属杂物同样会带来干扰，例如铁屑附着在感应面上会持续吸能，令输出长期处于有物状态。机加工产线应定期清理感应面，或选用抗强磁场型号与防焊渣型号。若安装环境无法避开金属，可优先考虑齐平式结构，其磁路集中，受侧向金属影响相对较小。

六、产品介绍

在传感器谱系中，克特接近开关定位为基础型位置检测器件。以检测金属为专长，输出形式覆盖NPN、PNP与两线制交流等规格，安装螺纹从M8到M30一应俱全。凭借极长的机械寿命与良好的环境适应力，成为工业现场使用量最大的传感器品类之一。

总体来看，克特接近开关技术成熟、品类丰富、性价比突出。选型时抓住安装方式、检测距离、输出形式与工况条件四个要点，即可获得稳定可靠的检测效果。

以上内容仅做参考，实际产品参数与本公司客服确认为准

产品特点：接近开关

生产厂家：上海克特传感器科技有限公司 销售电话：021-51860181 手机：18601660163 邮箱：kt@ktgee.net.cn
